GESTIN-2TE-TO8系列單元InGaAs探測器主要由P-I-N結構InGaAs光敏芯片、過渡電極板、溫度傳感器和兩級熱電冷卻器（2TE）組成，采用TO封裝形式。本用戶手冊僅介紹產品系列。
●芯片有效直徑從300μm到3000μm
●900nm至2700 nm的光譜響應
●高分流電阻，實現高靈敏度
●TEC內置
●近紅外傳感/輻射測量
●LED/LD特性
●光譜學
●醫學診斷學
●光譜學
E/O特性
結構參數
Part Number | 封裝 | 冷卻 | 光敏面直徑 | 芯片尺寸 | 電極尺寸 |
GESTIN-2TE-TO8-0300 | TO-8 | 2TE | Φ300μm | 850×850um | 140×180um |
GESTIN-2TE-TO8-0500 | Φ500μm | 1000×1000um | 140×180um | ||
GESTIN-2TE-TO8-1000 | Φ1000μm | 1410×1410um | 140×180um | ||
GESTIN-2TE-TO8-2000 | Φ2000μm | 2560×2560um | 280×360um | ||
GESTIN-2TE-TO8-3000 | Φ3000μm | 3560×3560um | 320×480um |
EO參數
Part Number | 試驗溫度Tch（℃） | 光譜響應 λ (nm) | 暗電流 ID(μA) | 結電容C(f=1MHz，VR=0V) (pF) | |
VR=0.01V | VR=0.5V | ||||
GESTIN-2TE-TO8-0300 | 25 | 900-2700 | 0.1 | 0.5 | 50 |
GESTIN-2TE-TO8-0500 | 0.2 | 1 | 100 | ||
GESTIN-2TE-TO8-1000 | 1 | 4 | 300 | ||
GESTIN-2TE-TO8-2000 | 4 | 10 | 800 | ||
GESTIN-2TE-TO8-3000 | 10 | 40 | 2000 | ||
Part Number | 峰值響應(A/W) | 結阻抗Rsh(VR=10mV) MΩ | 峰值檢測率D*(cm·Hz1/2/W) | 噪聲當量Power NEP (W/Hz1/2) |
GESTIN-2TE-TO8-0300 | 1.0 | 3500 | 3×1012 | 8.9×10-15 |
GESTIN-2TE-TO8-0500 | 1000 | 1.5×10-14 | ||
GESTIN-2TE-TO8-1000 | 300 | 3.0×10-14 | ||
GESTIN-2TE-TO8-2000 | 80 | 5.9×10-14 | ||
GESTIN-2TE-TO8-3000 | 40 | 8.9×10-14 |

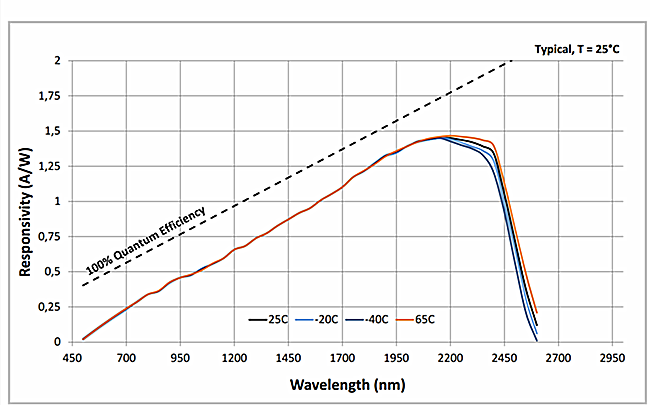

Response Cure(響應)
TEC參數
操作環境
Parameter | Typ |
操作溫度(℃) | -45~+55 |
儲存溫度(℃) | -50~+60 |
熱電冷卻器的特性
探測器集成了一個兩級熱電冷卻器（TEC），冷卻表面的中心為探測器下表面的中心，冷卻面積應≥6mm×6mm，其性能參數如下表所示：
性能指標 | Value |
Max. 熱負荷功率（Qmax/W） | 0.93W |
允許的Max. 負載電流（ITEC-max/A） | 1A |
允許的Max. 負載電壓（VTEC-max/V） | 2V |
溫度監測模塊特性
該探測器使用熱敏電阻作為溫度監測模塊。電阻值與工作溫度下的溫度之間的映射如下表所示：
溫度(℃) | 電阻（kΩ) | 溫度(℃) | 電阻（kΩ) |
-65 | 94.270 | -15 | 6.909 |
-60 | 69.290 | -10 | 5.587 |
-55 | 51.500 | -5 | 4.549 |
-50 | 38.700 | 0 | 3.729 |
-45 | 29.400 | 5 | 3.075 |
-40 | 22.560 | 10 | 2.55 |
-35 | 17.490 | 15 | 2.126 |
-30 | 13.690 | 20 | 1.782 |
-25 | 10.810 | 25 | 1.5 |
-20 | 8.608 | 30 | 1.268 |
熱敏電阻值與溫度的對應關系如下：
T1：試驗?zāi)繕?biāo)溫度，單位為℃；
T2：參考點溫度，單位：℃，參考溫度在-20~70℃范圍內的典型值為10或40℃，應選擇接近目標溫度的參考溫度。
R1:T1對應的熱敏電阻阻值，單位為kΩ；
R2:T2對應的熱敏電阻阻值，單位為kΩ；
B： T2對應的熱敏電阻阻值，單位為kΩ；
B： 在20～70度之間，典型的B值為3019.6±60。
注意：
a） 在TEC安裝過程中，請注意外部電氣結構引入的新電阻。如果新電阻超過
當TEC電阻為10%時，需要重新校準I-V曲線。
b） 建議以連接電阻較小的方式打開TEC。如果需要焊接，則需要短路
接地保護，焊接溫度≤250℃，焊接時間＜10s；

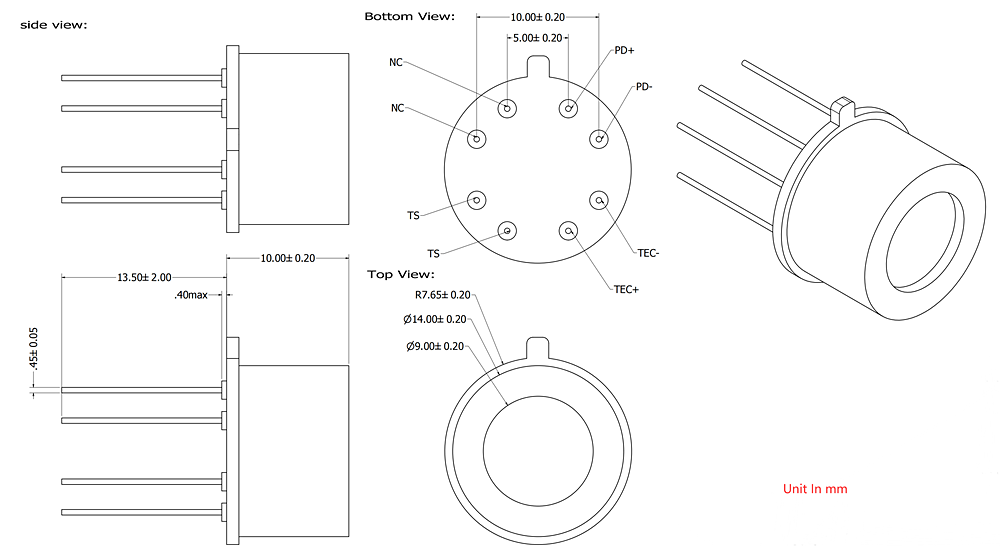

尺寸和光纖定義
