● 輸出功率：30mW

● 窄線寬：＜100KHz

● 帶PZT，波長可調諧

● 支持一鍵還原功能（無需重新開機預熱）

● 軟件遠程操控，智能化控制

● 輸出功率穩定，連續可調

● 結構緊湊小巧

● 高精度ACC和ATC控制電路

● 自帶高低調制帶寬BNC接口

● 激光干涉實驗

● DWDM

● 光學測試和儀器

● 微波光子學

● 有線電視網絡

● 傳感器

激光驅動主要參數：

光學參數

激光器安裝

14針蝶形激光器內置，光纖引出

調整電器參數

在啟動激光之前，儀器需要調整電路參數以適應所安裝的激光器。參數由電路板上跳線和撥碼開關控制。務必在斷電情況下操作！

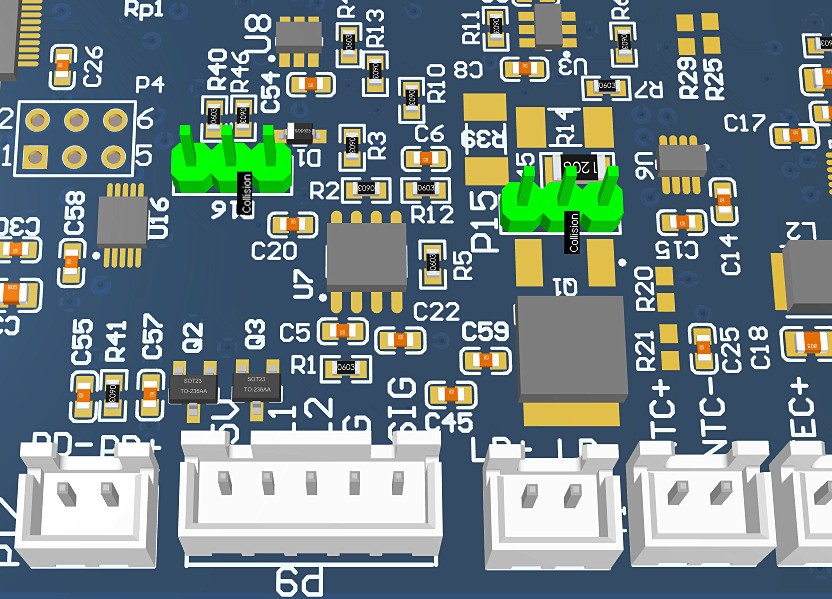

請將LDRV的最大驅動電流設置為等于或稍大于激光的最大允許電流。如果將驅動電流設置過大，將增加激光器燒毀的風險。設置由電路板上P15和P16跳線完成，位置如下圖所示：

必須在斷電時操作跳線。必須將兩跳線設置為同樣位置，否則電腦控制軟件無法確定儀器的型號，導致電流異常。

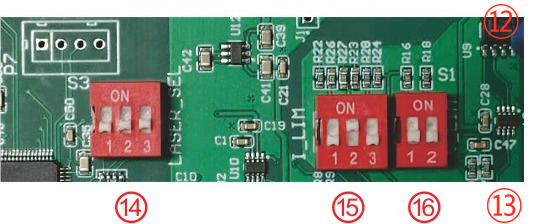

TEC參數調整由電路板上的多位撥碼開關完成，位于激光安裝板上方，如下圖所示：

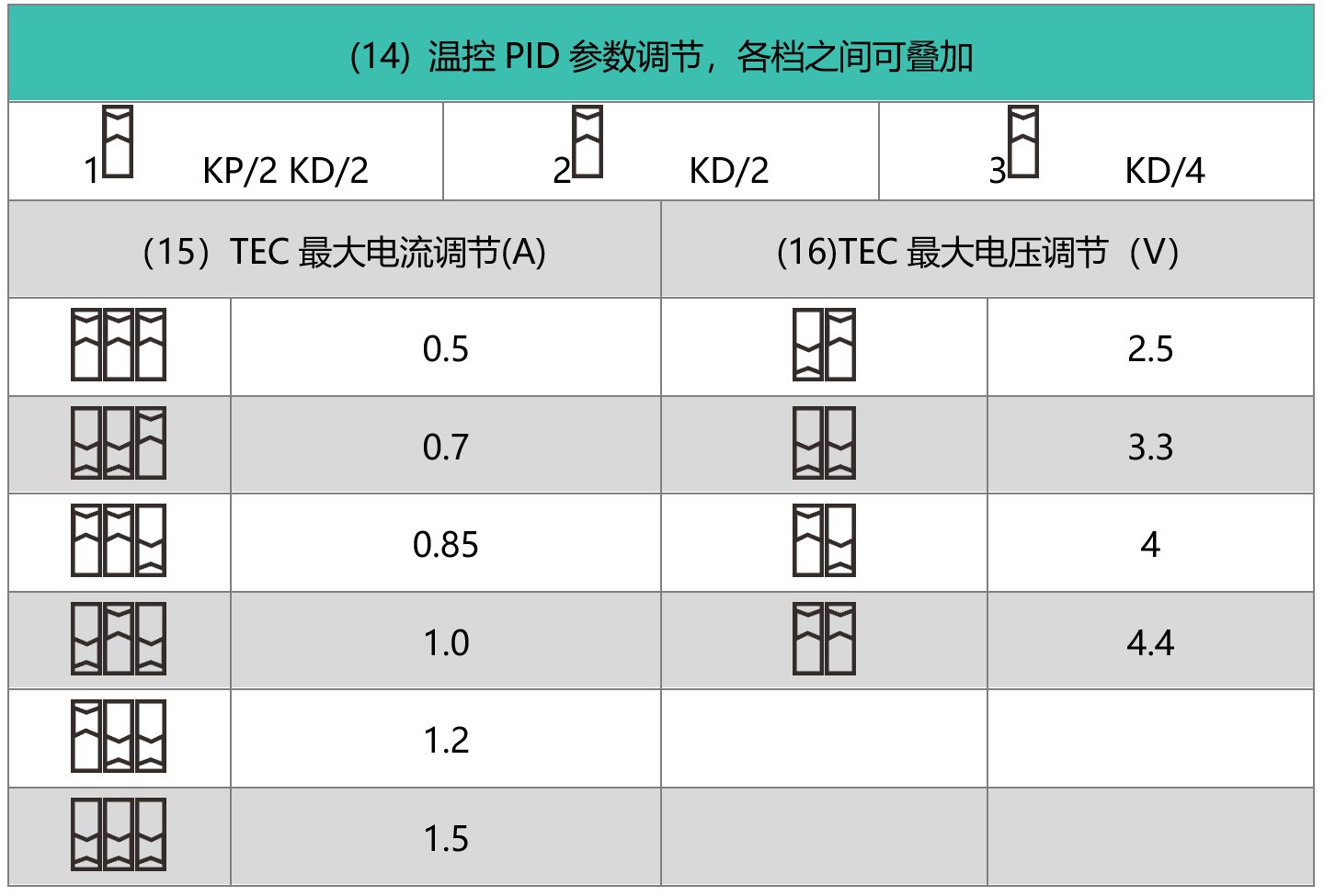

 ?溫控PID參數調節  ?TEC電流調節  ? TEC電壓調節

參考所用的激光器參數設定??：應將?設定為略低于激光器內部TEC的最大工作電流值，?略低于激光器內部TEC的最大工作電壓。如果?未找到足夠接近值，也可將其設定為稍高的值；但?應始終嚴格小于激光的最大工作電流。

?調節溫控PID系統的時間常數，如果軟件中觀察到激光溫度振蕩，表面PID響應過快，應降低PID的響應速度，應從1至3順序打開開關，直至不再出現振蕩。（請?jiān)陉P(guān)機狀態下操作?。?/span>

調整線序

當需要重新調整線序時，首先擰下?固定螺絲來拆除激光安裝板，下方可見接口如圖下圖所示，電路板上白色字母標注了線的功能。注意其中NTC-與電路板地線相連，可用于激光器殼體的接地。TEC+,TEC-, LD+與LD-均未與地線相連。

由于激光器外殼通過螺釘與安裝板導通，僅當激光外殼不與NTC+，TEC，LD的任何一極相連時，才可使用金屬螺釘在?固定安裝板，此時激光器殼體接地，特定情況下有助于工作穩定；其他情況下，請使用原配的塑料螺釘以及絕緣墊。關于接地問題請咨詢電器工程師！

使用

裝回儀器蓋板，將控制器連接市電，并用USB線連接電腦。按下①電源按鈕打開儀器。WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時請?jiān)?a target="_self">http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。

打開電腦端專用軟件，如下圖所示：

在Communication Port中找到對應的虛擬串口，若未找到，點擊Refresh按鈕。點擊Connect按鈕，正常握手后控制臺變亮，并讀取控制器的當前設定值。在LD Temp Setpoint輸入需要的工作溫度，點擊Set Temperature設定。Start滑動條設定恒定工作電流值，Limit滑動條設定最大限制電流。點擊下方的Set Parameters將參數發送至儀器。點擊Save All Settings將所有參數保存在儀器中。

點擊Run:DC 將以設定的電流值啟動激光器。Limit滑動條用于保護激光器，在外部輸入情況下也能限制電流，請?jiān)O(shè)置為激光器參數表中的最大工作電流

啟動激光前，請仔細檢查各參數是否在激光器的允許工作范圍內！

外部信號輸入

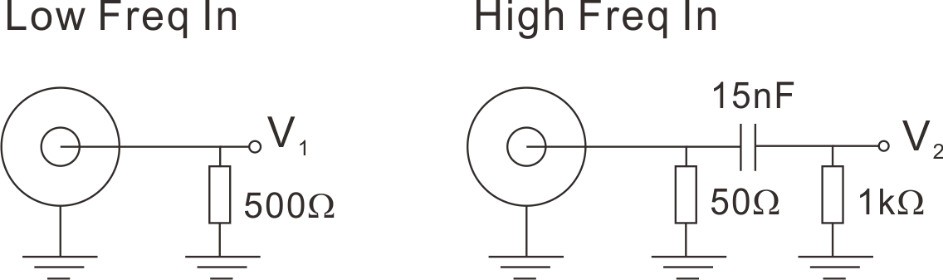

儀器面板的④和⑤為標準BNC接頭，用于接收外部輸入，其輸入等效電路如下圖所示：

激光器的驅動電流為：

I_Laser = (V1+V2)/9.4W + I_start

其中Istart 為軟件中設定的電流值。儀器可最大接收10MHz頻率調制

激光器光譜圖

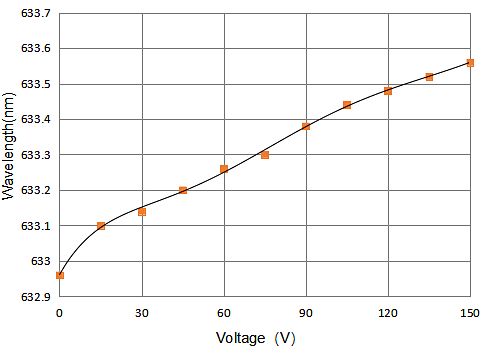

PZT調諧曲線圖

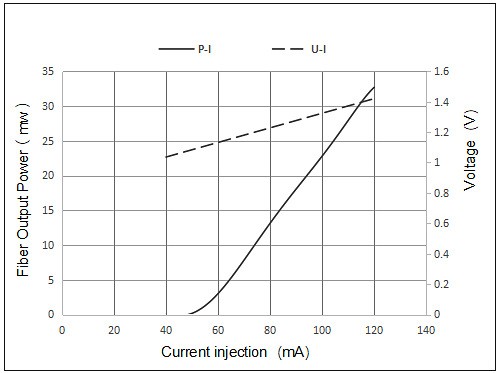

功率曲線圖

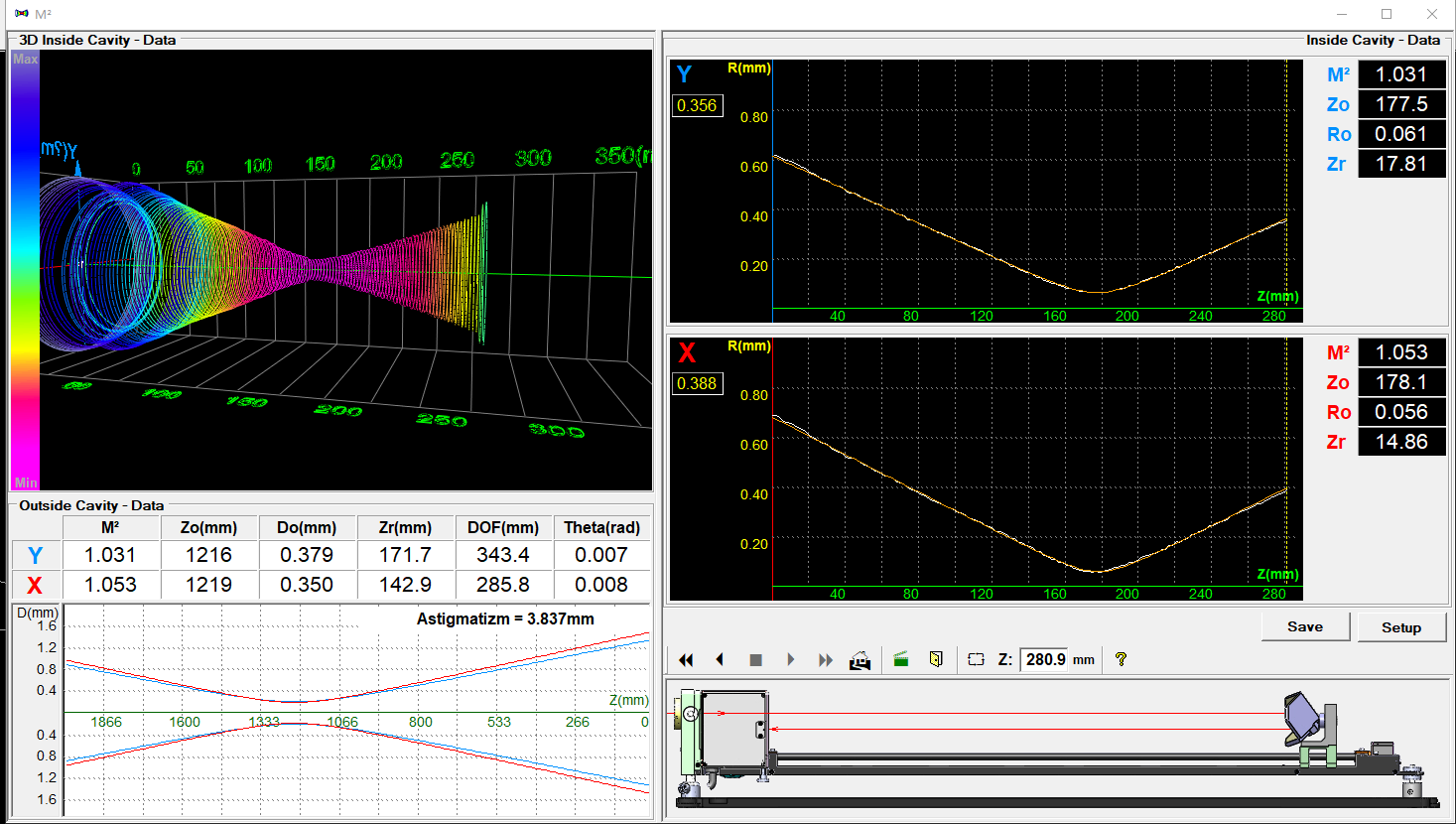

M2 Value Test

一，實驗測試步驟

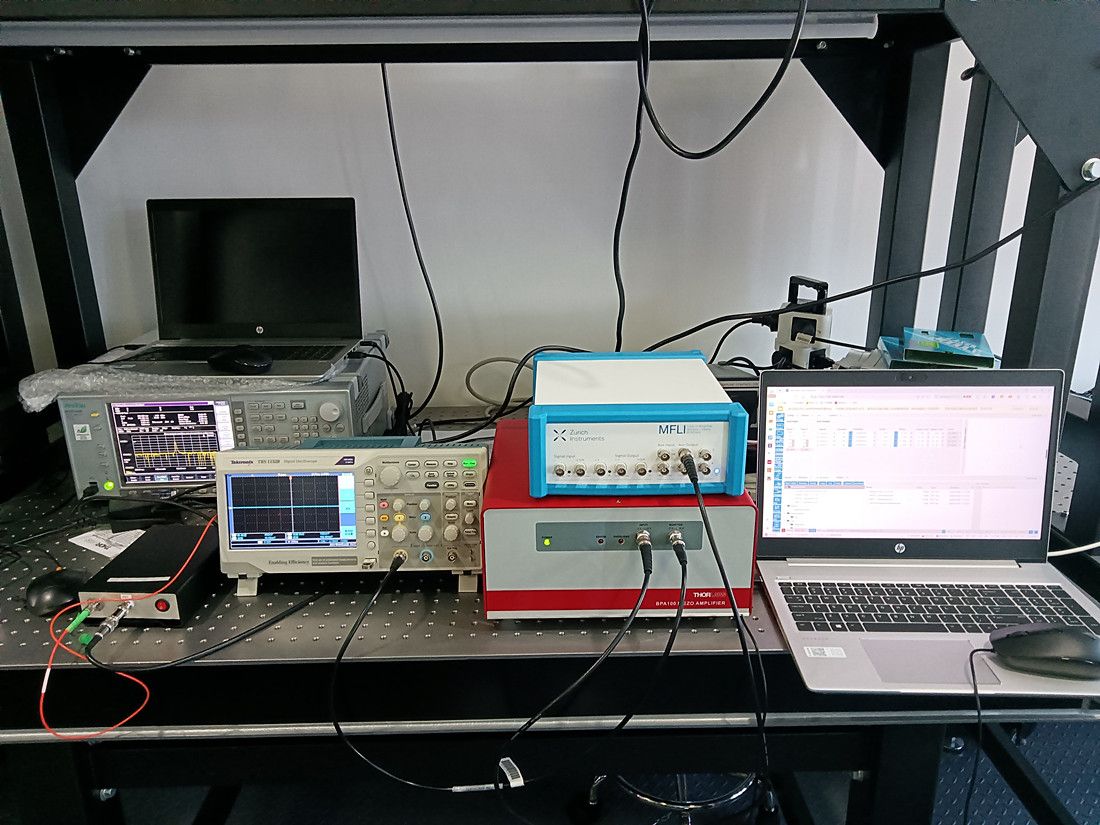

連接步驟：

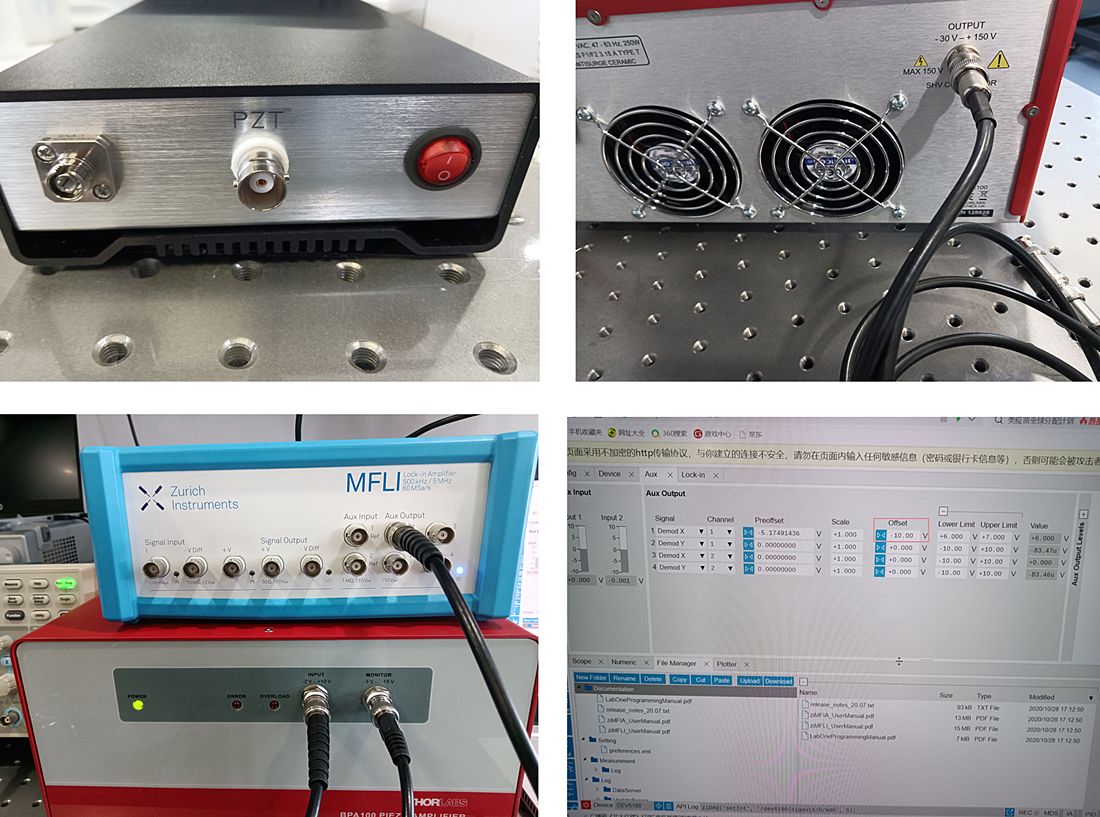

1、633nm光源模塊連接電源，USB線連接到電腦

2、用一根633nm保偏光纖將光源模塊的輸出連接到光譜儀

3、鎖相放大器（用來產生0-10V的直流電壓）連接電源，USB線連接到電腦，打開軟件

4、臺式高電壓功率放大器連接電源

5、用一根BNC-BNC線連接鎖相放大器的AuxOutput端與電壓放大器的Input端口作為輸入，

再用一根BNC-BNC線連接電壓放大器的Monitor端口與示波器通道1作為監控

6、 用高壓連接線和配套的轉接頭，連接電壓放大器的輸出Output端口到激光器驅動模塊的PZT端口（用來產生0-150V電壓）

7、打開激光器（功率調到12mW），再用調節鎖相放大器的電壓0-10V，用光譜儀查看輸出波長的變化

二，測試結果

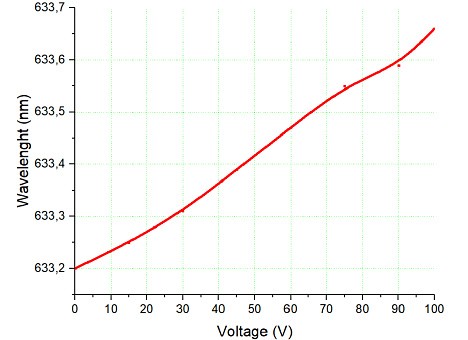

1、PZT波長調諧曲線如下

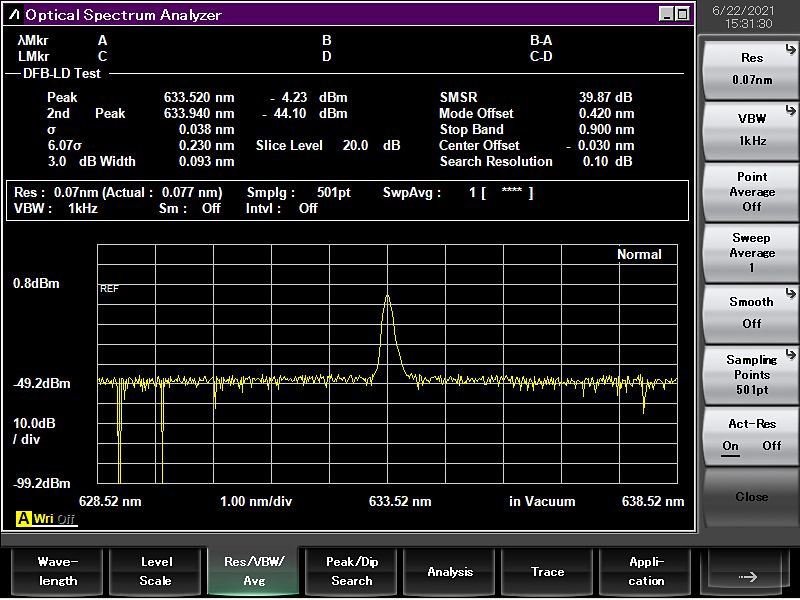

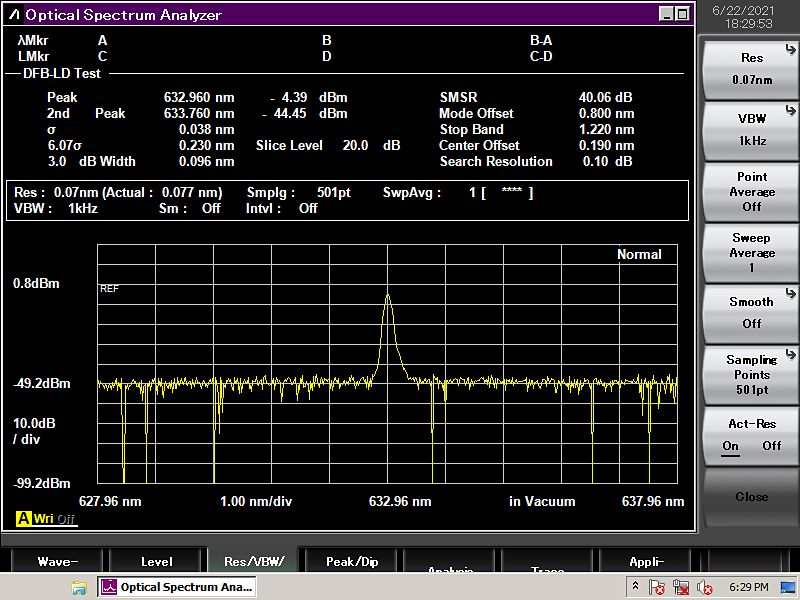

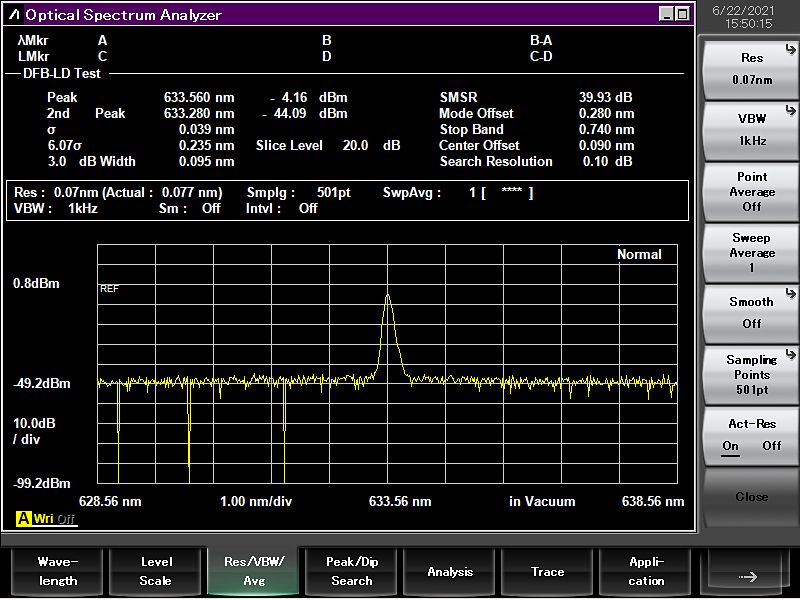

2、不同PZT電壓下的光譜圖

0V(PZT 電壓）                                                                                                   45V（PZT電壓）

135V（PZT電壓）                                                                                                   150V（PZT電壓）

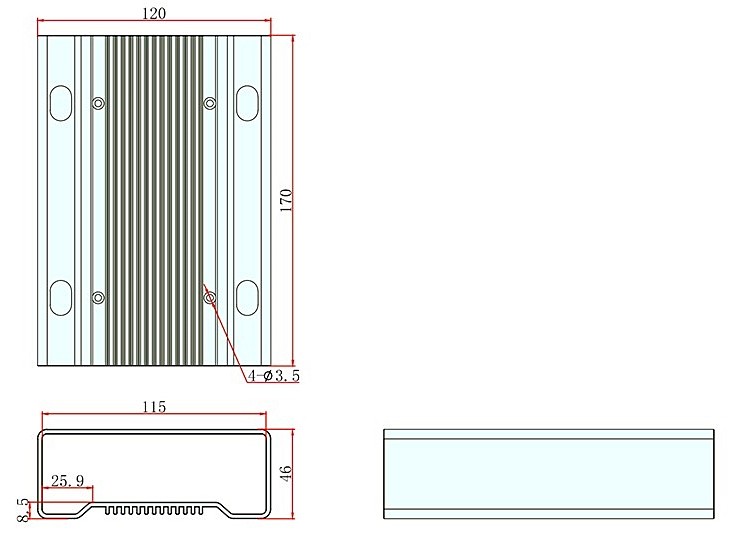

尺寸

單位

產品型號：LDC-250-M-633-30-PZT

封裝類型：M：模塊式

中心波長：633nm

輸出功率：30mW

帶PZT：可調諧
