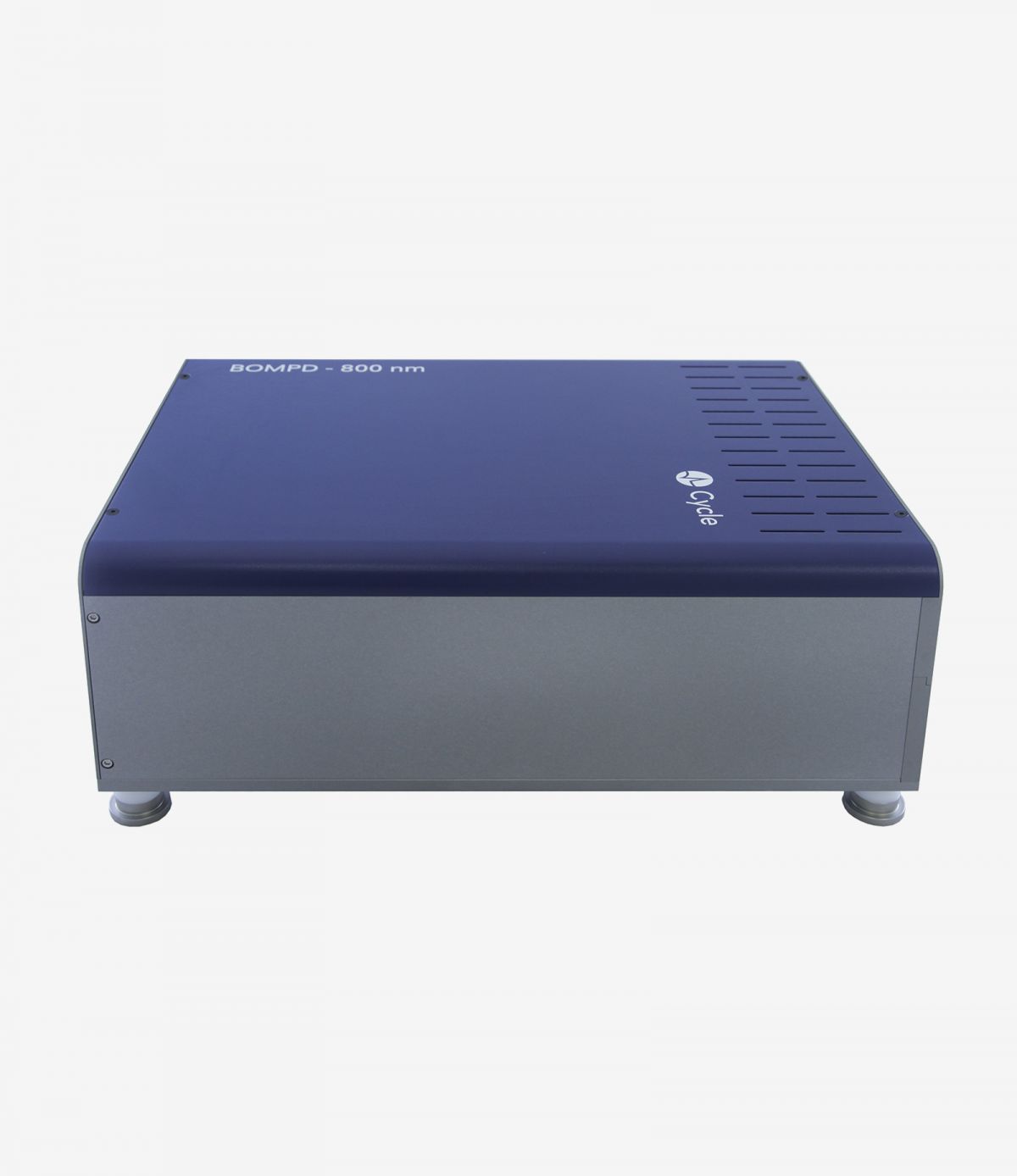

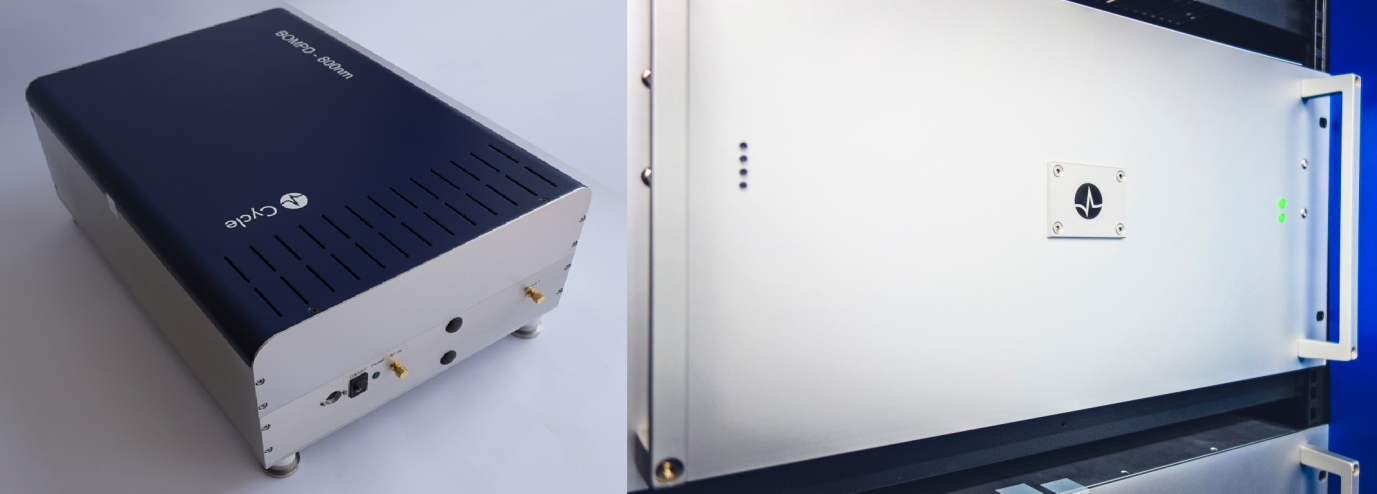

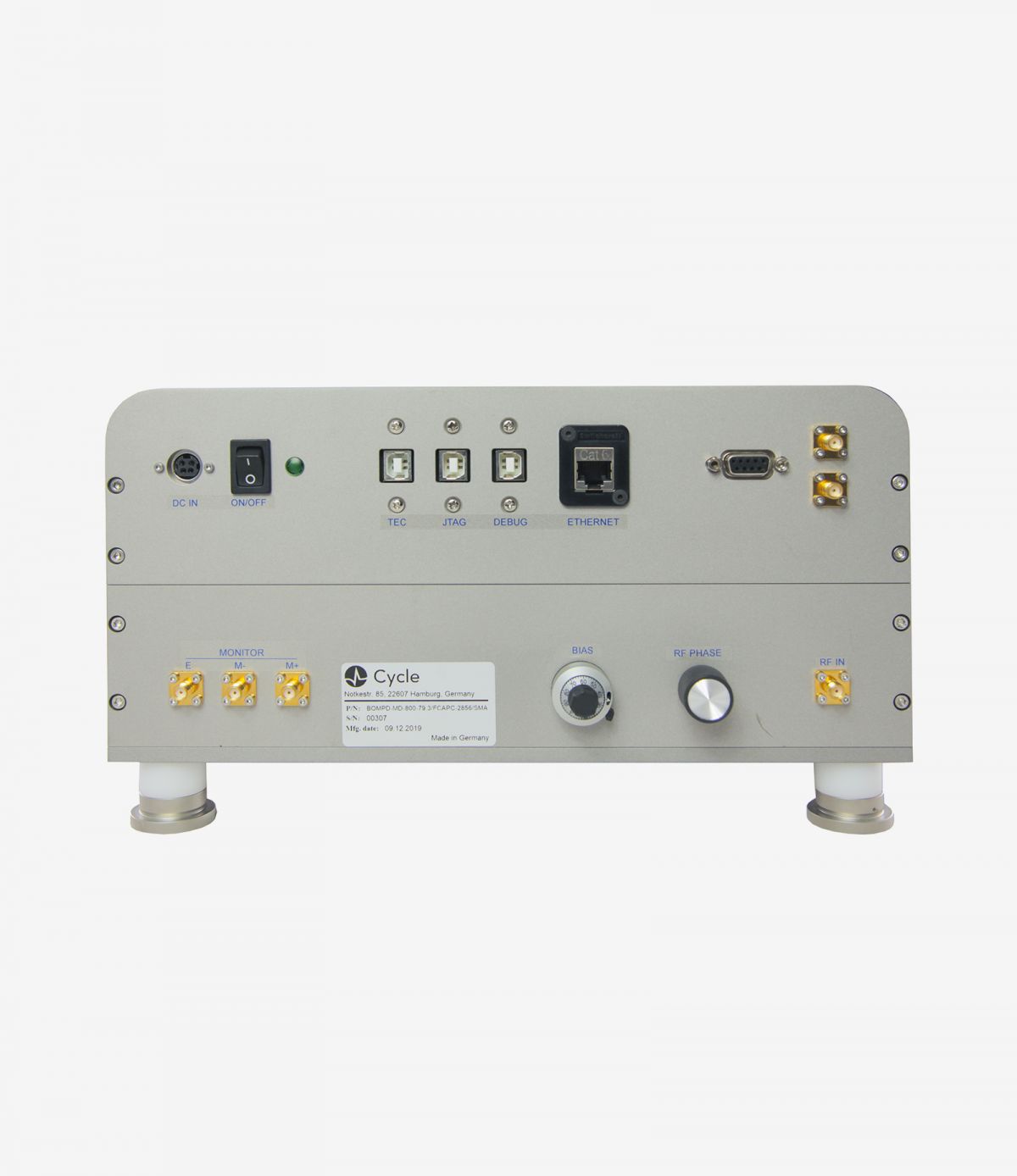

這款全自動光學微波平衡相位檢測器（BOMPD）能夠精確檢測光脈沖序列和射頻信號的零交叉點之間的時間抖動。它產生一個基帶信號，該信號與兩個輸入之間的定時誤差成正比，該信號又可用于鎖相環，使激光與微波源緊密同步，反之亦然。
由于平衡相位檢測，光學微波平衡相位檢測器（BOMPD）不受光源和微波源的振幅波動的影響，并且極大地抑制了光電檢測過程中的AM-PM轉換噪聲。我們還提供三款光學微波平衡相位檢測器（BOMPD），以滿足您的需求:
測量設備：用于測量定時抖動
同步設備：集成同步激光器所需的控制器和驅動器，以及一個射頻（RF）產生選項，其中包括一個完quan集成的可調晶體振蕩器（VCO），產生基于光學時鐘的射頻信號。
產品應用
超快激光和微波信號之間的超靈敏抖動測量
超快激光器和微波信號之間的精確同步
微波源與穩定光纖鏈路輸出的精確同步
超快光學振蕩器產生超低噪聲微波信號
特點優勢
靈敏度超過0.2 mV/fs
低于0.5 fs基底噪聲
低至20 fs 有效值定時抖動
采樣同步設置
參數 | 值 | 單位 | 備注 |
檢測器靈敏度 | > 0.2 | mV / fs | 檢測器輸出(未放大) |
檢測器分辨率 | < 0.5 | fs | 10 kHz帶寬內的集成檢波器基底噪聲 |
殘余抖動(SD)1 | < 20 | fs | 取決于主/參考源的噪聲特性 |
控制系統界面 | 包括 | EPICS, TANGO控制系統 | |
自動鎖 | 包括 | ||
尺寸(H×W×L) | 420 x 300 x 171 | mm | 外加控制器(如果選擇同步選項):19英寸機架 |
重量 | 10-20 | kg | 不同規格重量不同 |
要求 | |||
射頻輸入功率 | >15 | dBm | 高達10 GHz，可定制 |
光輸入波長 | 800±30 1030±30 1550±40 | nm | |
光輸入功率 | > 20 | mW | |
光學輸入類型 | 保偏光纖（PM） | 可定制單模光纖（SM） | |
脈沖重復頻率 | < 10 | GHz | 可定制脈沖重復頻率 |
BOMPD的同步設備選項 | |||
可調晶體振蕩器 | 包括 | 可定制 | |
綜合反饋 | 包括 | 優化PID參數 | |
射頻輸出功率 | > 10 | dBm | 50Ω阻抗 |
射頻功率穩定性 | < 0.1 | % | |
1在最高0.1 K溫度和3 %相對濕度波動的環境中。如有要求，可提供更高的精度。

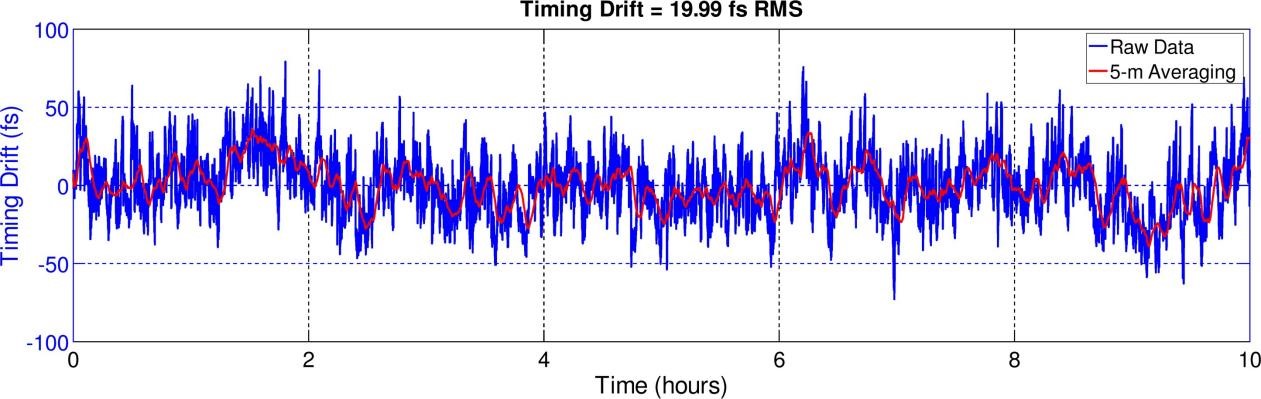

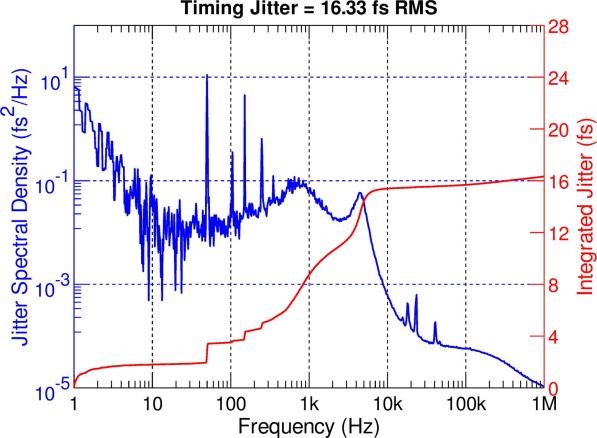

光學參考，使用標準1550nm 光學微波平衡相位檢測儀（BOMPD），帶同步設置選項:
