濾波器的核心部件是光折射率成周期性變化的光纖布拉格光柵。當一束寬廣譜的光束被傳播到光纖布拉格光柵的時候，光折射率被改變以后的每一小段光纖就只會反射一種特定波長的光波，這個波長稱為布拉格波長，而其它波長的光波都會被傳播。因此測試時會在透射中出現凹陷及反射中出現峰值譜。應變的改變會同時影響光纖布拉格光柵有效的光折射率 以及光柵周期 ，因此可以改變光柵反射光波的波長。
在我們的裝置中，可以通過由USB接口控制的步進電機拉伸光柵來達到調諧布拉格波長的目的。
極窄的濾波帶寬
寬波長可調諧范圍：10nm
超高信噪比
好的濾波響應
超低插損
接受客戶不同可選要求定制
用于DWDM系統的可調分插復用器
可調諧激光器
可調諧濾波器
信道監測
光譜學
科學應用
技術參數：
參數 | 指標 |
中心波長 | 1550nm |
調諧范圍 | 10nm(1545nm-1555nm) |
反射帶寬 | 0.12nm@-1.0dB 0.145nm@-3dB 0.23nm@-20dB |
反射率 | 99% |
傳輸損耗 | 20dB |
光纖類型 | SMF28e |
光纖接口 | FC/APC |
電源 | DC12V / 400 mA (per channel) |
溫度依賴性 | <25 pm/K通過軟件進行電子補償 |
操作溫度范圍 | 0 .. 45°C |
尺寸信息 | H: 69 mm L: 164 mm + 10 mm (Connectors) W: 104 mm |
重量 | 1000g (per channel) |
PC接口 | USB 2.0, Win32 and Win64 |

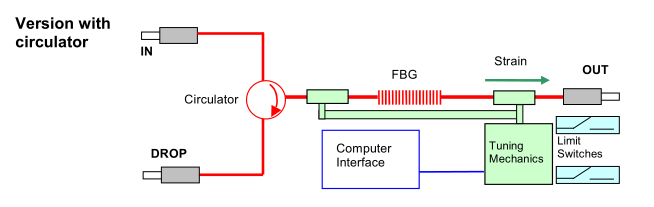

工作原理

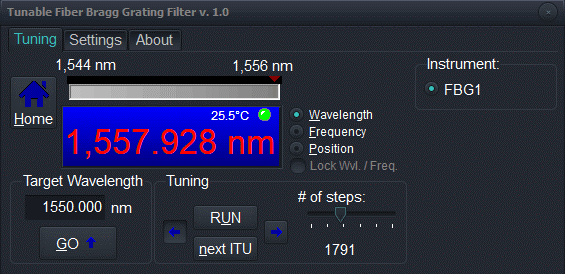

電腦控制界面

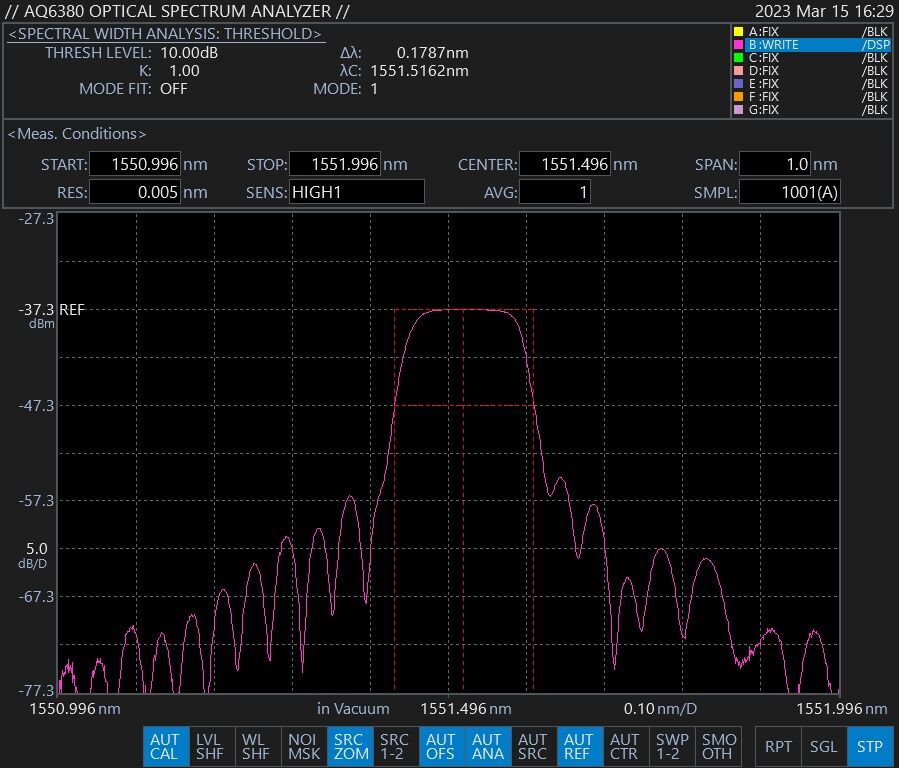

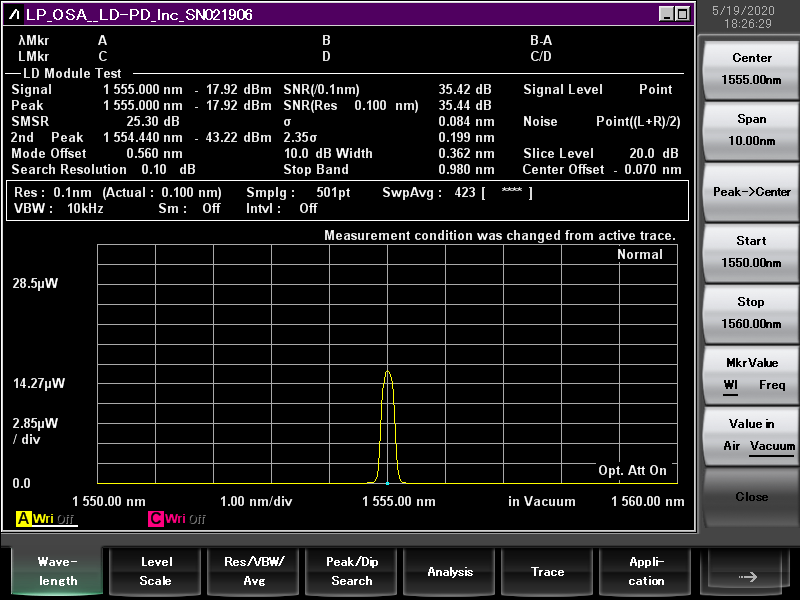

通過調節步進電機的測試光譜如下（1545nm-1555nm）：
