CITLF3 是一種硅鍺 (SiGe) 低噪聲低溫放大器，用于射電天文學和量子物理應用。當冷卻至 12K 或更低時，該放大器在 0.01GHZ 至 4GHz 的頻率范圍內實現了 4K (0.06dB) 的平均噪聲溫度。100 MHz 時的最低噪聲溫度為 2.5K。典型增益為 33dB，輸入/輸出回波損耗小于 -10dB。放大器是無條件穩定的。雖然放大器最適合 0.01 GHz 至 4 GHz 的頻率范圍，但該放大器可用于 3 MHz 至 5 GHz。 該放大器由單個正直流電源供電，最佳電壓為 2.0 V。此偏置下的功耗為 27 mW。然而，在低至 5 mW 的功耗下可以接收到良好的噪聲溫度。低功耗非常適合以 4K 運行的多放大器陣列。 放大器為 20.7 mm x 15.9 mm x 8.7 mm，不包括連接器。輸入和輸出母頭 SMA 連接器。包含多型號
CITLF1 CMTLF1S CITLF2 CITLF4 CITCRYO1-12D CIT1-18 CITCRYO4-12A CITCRYO4-12B CIT4-16
主要特點
非常低的噪聲，在 10 MHz 至 4 GHz 范圍內平均為 4K。
由單個正直流電源供電。
以低至 5 mW 的直流功率提供可用增益和噪聲。
2 針 Winchester DC 連接器。
可選的直流偏置三通。
可選輸入保護二極管。
尺寸 2.07 厘米 x 1.59 厘米 x 0.87 厘米。
性能特點@12K
射頻頻率 0.01 至 4.0GHz
獲得
35dB±3dB
噪音溫度<4K
噪聲系數<0.06dB
最佳直流電源
Vd=2.0V
ID=13.6mA
12 K時的電氣規格
Description | Typical | Minimum | Maximum | |
RF Frequency 射頻頻率 | .03-5 GHz | 0.01 GHz | 4 GHz | |
Gain | 33 dB | 33 dB ± 3 dB | ||
Noise Temperature 噪聲溫度 | < 4 K | 2.5 K | 4 K | |
IRL (-20log|S11|) | -12 dB | < -10 dB | ||
ORL (-20log|S22|) | -15 dB | < -10 dB | ||
DC Voltage 直流電壓 | 2.0 V | 1.2 V | 3 V | |
DC Current | 13.6 mA | 2.7 mA | 27.4 mA | |

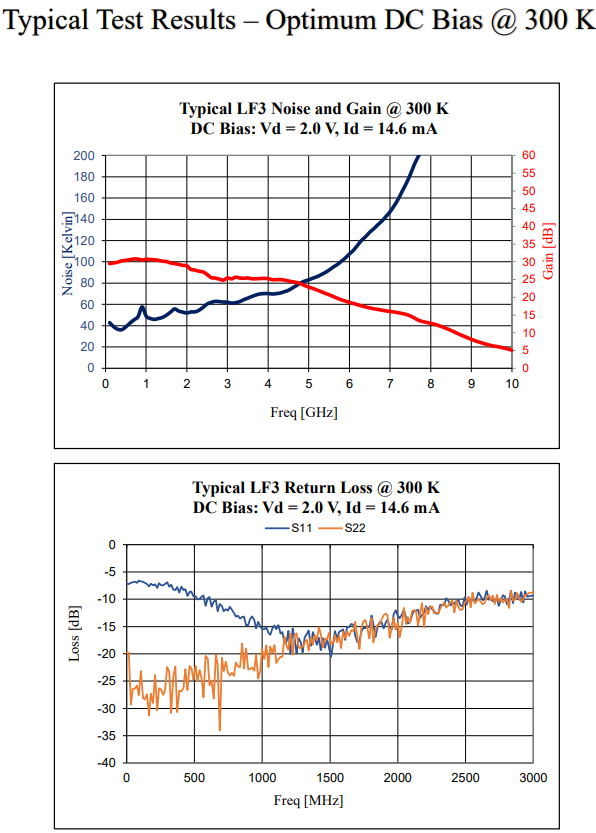

300 K時的電氣規格
Description | Typical | Minimum | Maximum | |
RF Frequency | .03-5 GHz | 0.01 GHz | 4 GHz | |
Gain | 30 dB | 30 dB ± 5 dB | ||
Noise Temperature | < 60K | 40 K | 74 K | |
IRL (-20log|S11|) | -10 dB | < -10 dB | ||
ORL (-20log|S22|) | -15 dB | < -10 dB | ||
DC Voltage | 2.0 V | 1.2 V | 3 V | |
DC Current | 14.6 mA | 5.4 mA | 27 mA | |

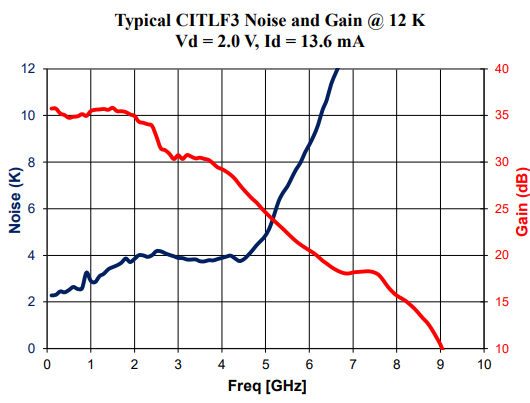

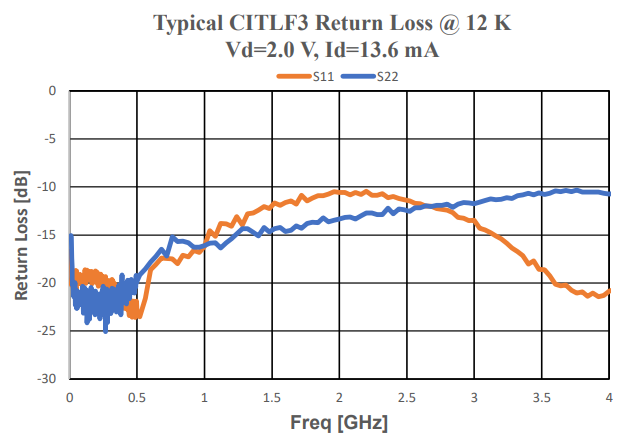

典型測試結果–12 K時的最佳直流偏壓

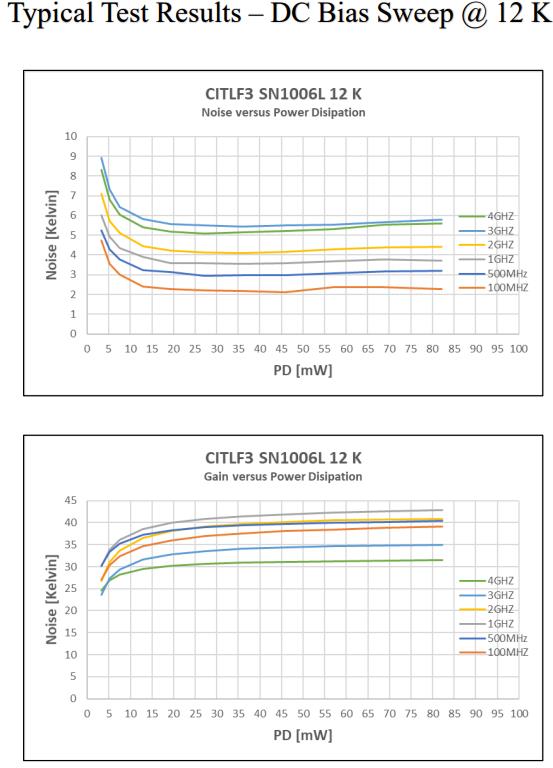

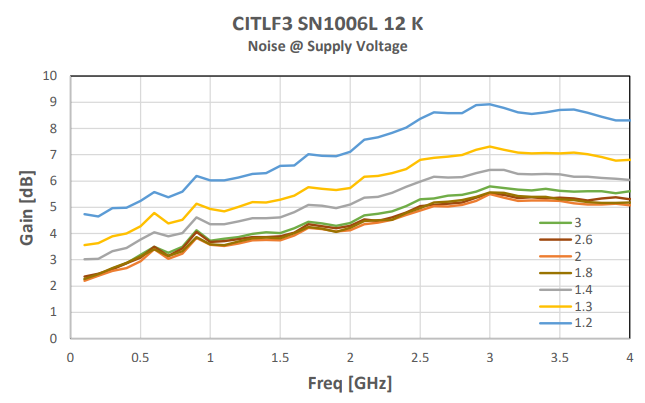

典型測試結果–12 K時的直流偏壓掃描

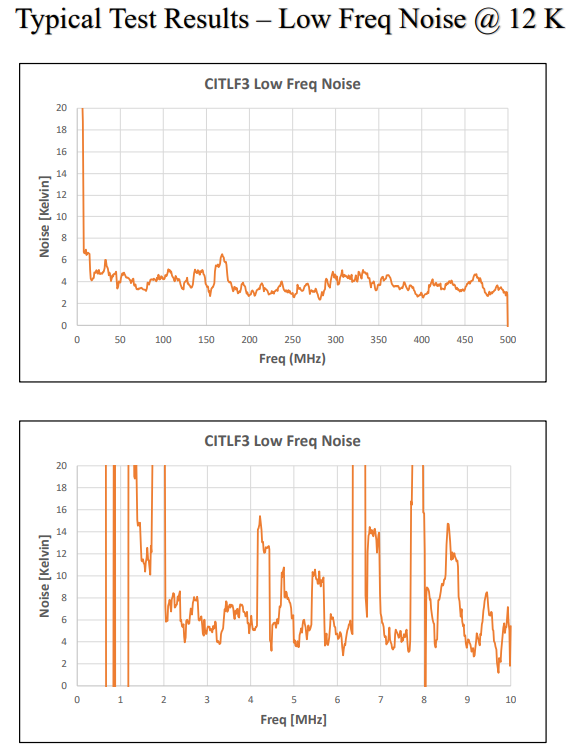

典型測試結果–12 K時的低頻噪聲

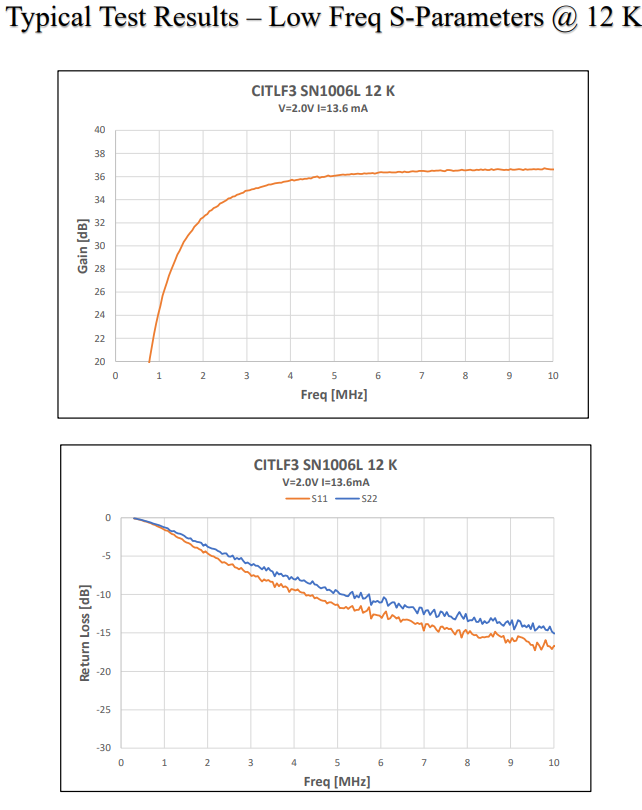

典型測試結果–12 K時的低頻S參數

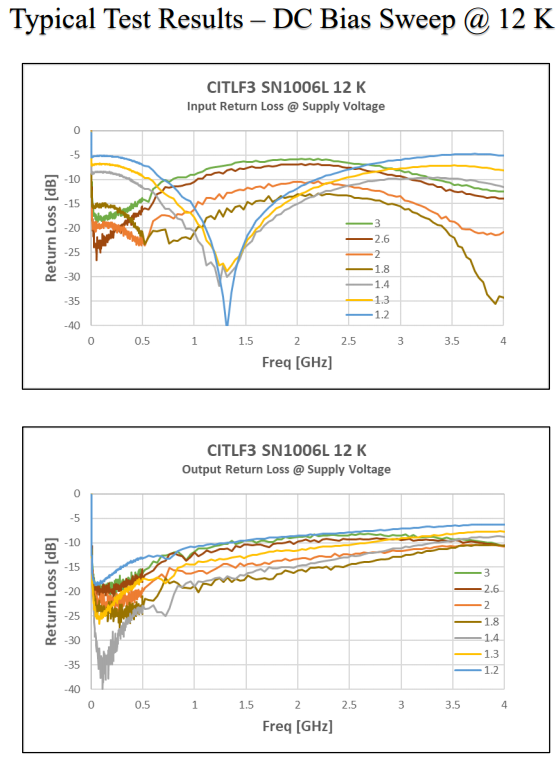

典型測試結果–12 K時的直流偏壓掃描

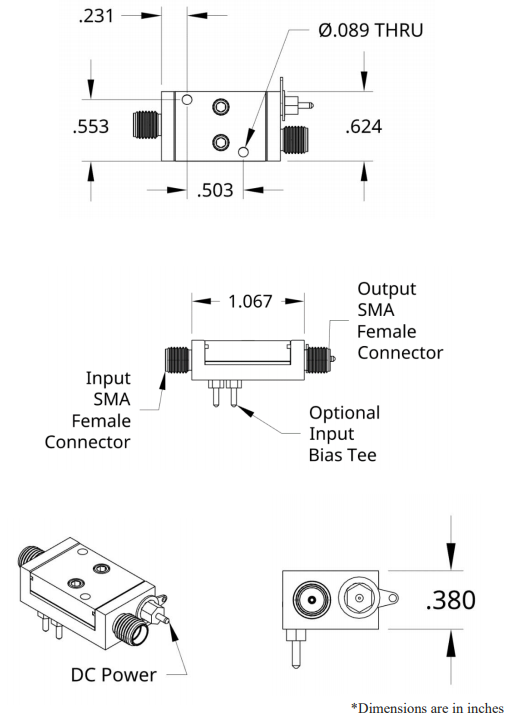

CAD外殼圖紙
