產品描述：

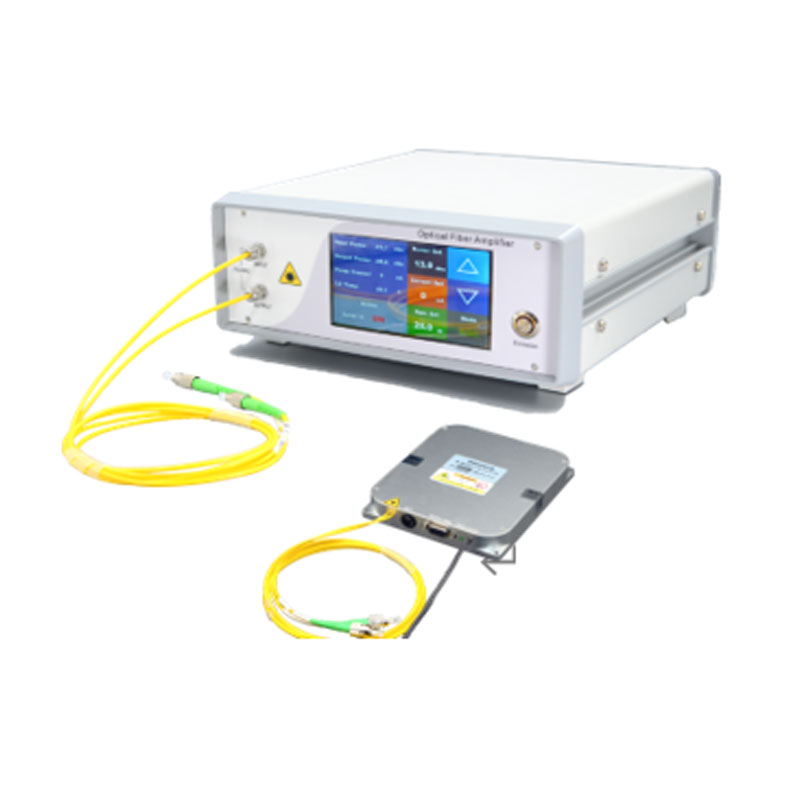

C++波段增益平坦型摻鉺光纖放大器是專用于光纖通信系統的光纖放大器產品，可同時放大C++波段內的多個波長信號，覆蓋1524-1572nm波長范圍(頻率190.65~196.675THz)，且保持各波長間的增益一致，增益平坦度≤1.5 dB。具有超寬光譜、高增益、低噪聲、增益平坦的優點。
產品特點：
高增益系數
高輸出功率
多波長增益平坦
應用領域：
光纖通信
光纖傳感
光纖激光
主要參數：
光學指標 | 單位 | Min. 值 | 典型值 | Max. 值 | 備注 |
波長范圍 | nm | 1524 |
| 1572 | C++ band |
總波長數(ITU) | - |
|
| 120 | 波長間隔50G(0.4nm) |
單波長輸入功率 | dBm | -16 | -13 |
| 單波長功率 |
總輸入功率 | dBm | 5 | 8 |
| 120波長總功率 |
總輸出功率 | dBm | 14 | 24 |
|
|
增益系數 | dB |
| 16 |
| @8dBm總輸入時 |
噪聲指數 | dB | 4.8 |
| 5.5 | @Pout=24dBm |
增益平坦度 | dB | 1.5 | @8dBm總輸入時 | ||
偏振相關增益 | dB | <0.3 |
| ||
偏振模色散 | ps | 0.5 |
| ||
輸入/輸出端隔離度 | dB | >35 |
| ||
光功率監控 | - | 輸出光功率監控 |
| ||
尾纖類型和連接頭 | - | SMF-28 | FC/APC | ||
工作模式 | - | ACC/ APC/ AGC |
| ||
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 電 | 100~240V AC,<30W | 5V DC, <15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |

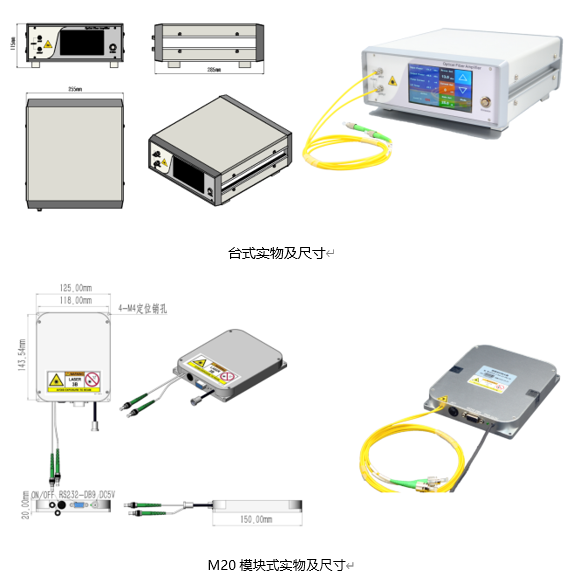

尺寸圖：
附件1：可選配置表
C++波段增益平坦型摻鉺光纖放大器 | 可選配置 | ||||||
產品名稱 | 工作波長 | 放大器類型 | 飽和輸出功率 | 光纖類型 | 接頭 | 封裝類型 | 預留可選配置 |
EA："摻鉺光纖放大器" | 1：C++波段 | BF：增益平坦型功率放大器BA-GF | B：16-20dbm | S：單模 | A:FC/APC | M：模塊 |
|
|
|
| C：21-25dbm |
|
| B：臺式 |
|
附件2：型號貨號對照表
型號 | 貨號 | 規格 |
EA1BFBSAM | B80030300 | C++波段增益平坦型摻鉺光纖功率放大器，C++波段，增益系數：16dB，飽和輸出功率：20dbm，單模光纖，F(xiàn)C/APC，EDFA模塊 |
EA1BFBSAB | B80030301 | C++波段增益平坦型摻鉺光纖功率放大器，C++波段，增益系數：16dB，飽和輸出功率：20dbm，單模光纖，F(xiàn)C/APC，EDFA臺式 |
EA1BFCSAM | B80030302 | C++波段增益平坦型摻鉺光纖功率放大器，C++波段，增益系數：16dB，飽和輸出功率：24dbm，單模光纖，F(xiàn)C/APC，EDFA模塊 |
EA1BFCSAB | B80030303 | C++波段增益平坦型摻鉺光纖功率放大器，C++波段，增益系數：16dB，飽和輸出功率：24dbm，單模光纖，F(xiàn)C/APC，EDFA臺式 |
