這些2x2保偏(PM)光纖耦合器設計用于460-2200 nm，可選擇的耦合比有50:50、75:25、90:10或99:1。2x2耦合器是雙向的，可用于分離和混合信號(請看2x2耦合實例標簽)。

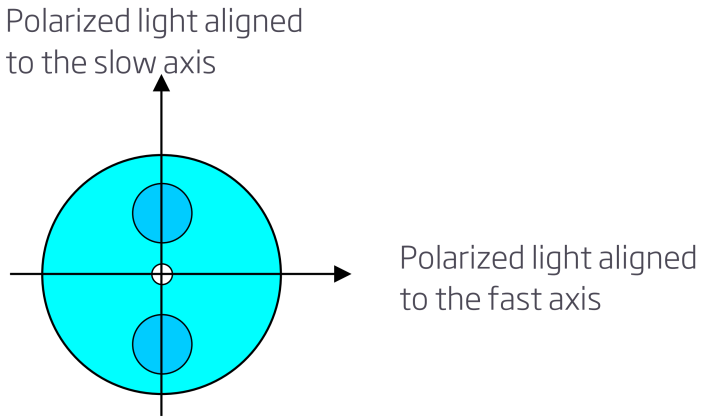

保偏耦合器使用熊貓型保偏光纖制造，因此它們可在光沿著光纖慢軸發射時維持較高偏振消光比(PER)。如右圖所示，應力棒平行于光纖纖芯并施加應力，在光纖纖芯中產生雙折射，從而實現保偏工作。保偏耦合器的典型應用包括光學傳感器、光學放大器和光纖陀螺儀。
筱曉光子的光學保偏元器件默認對準方式為慢軸對準
筱曉光子的保偏耦合器具有高消光比，并且能在-40 °C到85 °C的較寬溫度范圍上工作。注意，PER會隨著溫度而變化；詳情請看偏振消光比測量標簽中的溫度循環測試部分。它們帶接頭或裸纖時的Max. 功率為1 W，熔接時則為5 W(詳情請看損傷閾值標簽)。這些耦合器經過大量測試和PER的驗證；測試過程詳情請看偏振消光比測量標簽。
標準耦合器具有2.0 mm窄鍵FC/PC或FC/APC接頭，如下表中所概括。將耦合器用作合束器時，需將光纖終端連接到不用的輸出端，因?yàn)橐徊糠止鈺?huì)經過這個分支進行傳播。光纖引線具有?900 μm Hytrel?護套，長度為0.8米。我們還提供具有其它波長、光纖類型、耦合比、對準軸或端口配置的定制耦合器配置。如需咨詢請聯系我們:info@microphotons.com。
●980/1064/1550/1310nm保偏光纖耦合器
● 分光比50:50、75:25、90:10或99:1
● 雙向耦合(任一端都可用作輸入端)
● 2.0 mm窄鍵FC/PC或FC/APC接頭
● 每個耦合器都包含單獨的測試報告
● 保偏光纖放大器
● 光纖陀螺儀
● 光學傳感器
結構 | 單位 | 1×2/2×2 | |||
類型 | Polarization-Maintaining Fiber optic Coupler(PMFBC) | ||||
工作波長 | nm | 980 or 1064 or 1310 or 1550 | |||
工作帶寬 | nm | ±15 | |||
Max. 插入損耗 | 50/50 | % | 3.60/3.60 | ||
30/70 | % | 5.75/2.10 | |||
10/90 | % | 11.60/1.00 | |||
5/95 | % | 14.80/0.80 | |||
2/98 | % | 18.50/0.45 | |||
1/99 | % | 22.00/0.40 | |||
消光比 | dB | CR>5% | ≥20.00 | ||
5%≥CR>1% | ≥18.00 | ||||
回波損耗 | dB | ≥50.00 | |||
方向性 | dB | ≥55.00 | |||
工作溫度 | Deg. | -5-75 | |||
存儲溫度 | Deg. | -40-85 | |||
光纖長度 | m | 1.00±0.10 | |||
光纖類型 | Panda PM Fiber | ||||
光纖直徑 | um | 250 | 900 | 900/2000/3000 | |
封裝尺寸 | mm | 2.4x25,3×35,3×54 | 3×54 | 90×16×10 | |
備注：
1. 所有的測試結果并不包含接頭，加接頭差損增加0.3dB
2. 更好的參數或者其他需求我們可以接受定制
3. 如需定制波長，耦合比和接頭選項，請聯系我們:info@microphotons.com。

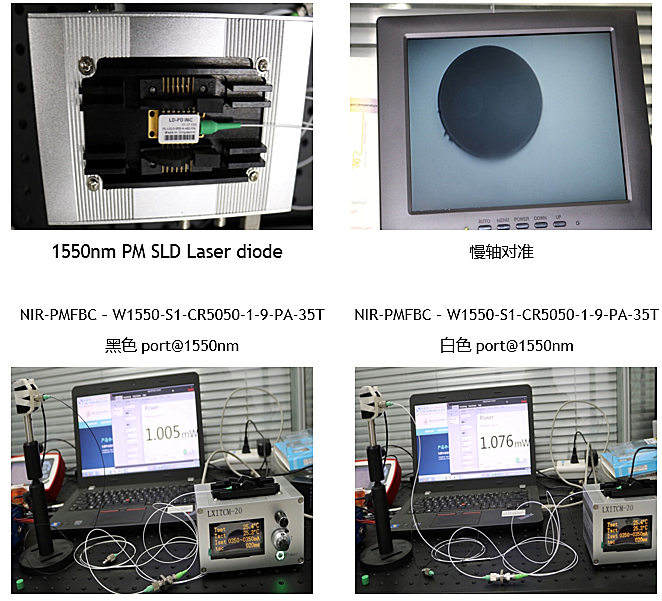

單點數據測試1X2,50:50,1550nm保偏光纖耦合器（寬帶SLD 中心波1550nm,譜寬：30nm 2.5mw保偏SLD激光器測試為例）
NIR-PMFBC - W□□□□-S○-CR▽-☆-△-XX-□□
W□□□□：Wavelength
1064:1064nm
1310:1310nm
1392:1392nm
1512:1512nm
1532:1532nm
*****
1550:1550nm
1650:1650nm
1742:1742nm
S○：Port Structure
12:1x2
22:2x2
CR▽：
0199: 1:99
1090: 10:90
2575:25:75
5050: 50:50
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 3mm Loose Tube
XX: Fiber and Connector Type
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
PN=None 無接頭
