擁有全波段SOA芯片，低噪聲指標，寬波段工作范圍，大增益輸出
產品描述：
C band SOA 芯片，2500um, 脊波導
產品特點：
? 載體芯片
? 高增益、高飽和功率
? 高脈沖調制速度
? 偏振相關性
性能指標
Parameters | Unit | Min | Typ | Max | Condition |
工作波長 | nm | 1525 |
| 1572 | C band |
| nm | 1572 |
| 1622 | L band | |
| nm | 1622 |
| 1672 | U band | |
小信號增益 | dB | 30 |
|
| If=500mA, Pin=-15dBm Top=30 oC, |
波長相關增益 | dB |
|
| 1 | If=500mA, Pin=0dBm, Top=30 oC |
Max. 輸出光功率 | dBm | 19 |
|
| Pin=0dBm, If=500mA, Top=30 oC, 積分功率 |
飽和輸出功率 | dBm |
| 16 |
| 3dB down, If=800mA |
噪聲指數 | dB |
| 4.5 | 6 | If=300mA, Pin=-10dBm Top=30 oC, TE 模輸入 |
Fall/Rise time | ns |
|
| 1 | 10%~90% |
正向電壓 | V |
| 1.5 | 1.8 | If=IOP |
串聯電阻 | Ohms |
|
| 9 | Bar, slope 50mA 100mA |
進光端 NA | Deg. |
| 23 |
|
|
芯片光斑直徑 | um |
| 4.5 | 5 |
|
X 方向出光發散角 | Deg. |
| 23 | 30 | FWHM, If=IOP |
Y 方向出光發散角 | Deg. |
| 23 | 30 | FWHM, If=IOP |
環境
Parameters | Unit | Min | Typ | Max | Condition |
工作溫度 | °C | 10 | 30 | 40 | Top |
封裝 |
| 密封，充氮 |
| ||
保存溫度 | °C | -40 |
| 85 |
|
短時保存濕度 | % |
|
| 50 |
|
長期保存 |
| 建議充氮或者真空保存 |
| ||

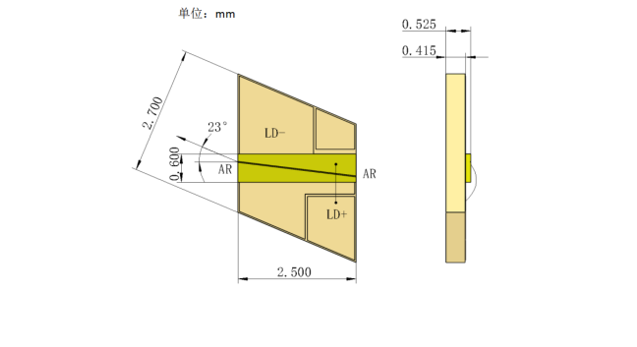

芯片尺寸
附件1：型號貨號對照表
型號 | 貨號 | 品名 | 工作波長 | 小信號增益 | Max. 輸出功率 |
SOA1650COC | I80010006 | 1650nm SOA COC芯片 | 1550±25nm | 30dB | 19dbm |
SOA1600COC | I80010007 | 1600nm SOA COC芯片 | 1600±25nm | 30dB | 19dbm |
SOA1550COC | I80010008 | 1550nm SOA COC芯片 | 1625±25nm | 30dB | 19dbm |
