筱曉光子開發的眼安全的高峰值功率脈沖光源。產品具有高的電-光轉換效率，小的非線性效應和ASE，寬的工作溫度范圍，本產品適合作為固態激光Lidar 的發射光源。
● 高可靠性/高效率
● 高峰值功率
● 良好的光譜特性
● 低噪音低損耗
● 測距
● 武器仿真
● 測量設備
● 國土安全
● 激光雷達
● 自適應巡航控制
電學光學參數
Parameter | Unit | Min | Typical | Max | Note |
Wavelength Center | nm | 1547 | 1550 | 1553 | |
Pulse Width(FWHM) | ns | 1 | 10 | Adjustable | |
Repetition Rate | MHz | 0.1 | 0.5 | 2 | Adjustable |
Average power | W | 1① | |||
Peak Power | kW | 1① | 1 | ||
Monitor power | uW | 1uW | @1MHz,2ns | ||
Noise ratio | % | 5 | |||
Polarization | NA | Random | |||
Trigger mode | NA | External Trigger | |||
Power consumption | W | 13① | |||
Operating voltage | V | 9 | 12 | 13 | |
Operating Temperature(@Case) | ℃ | -40 | +85 | ||
Storage temperature | ℃ | -40 | +105 | ||
Dimension | mm | 50x55x19 | |||
Output termination | FC/APC | ||||
Output fiber length | m | 1 | |||
Connector | MOLEX 505567-1281 | ||||
Note ①: Typical@ 500KHz, 2ns, 1W,25℃
光譜圖

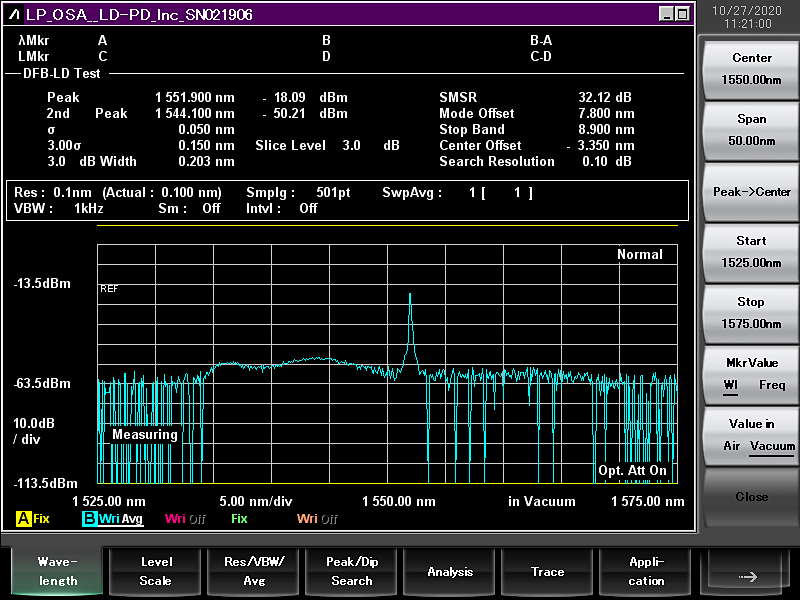

圖1 主功率端光譜圖（中心波長1551.9nm）
光纖脈沖激光器重復頻率范圍為100kHz-3MHz，主功率較小時最大重復頻率會降低。其100kHz與3MHz的重復頻率圖見圖1與圖2。

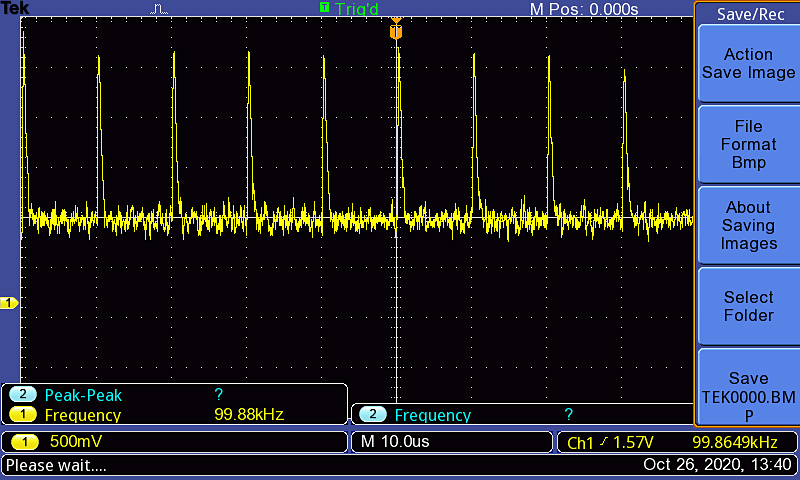

圖2 100kHz重復頻率

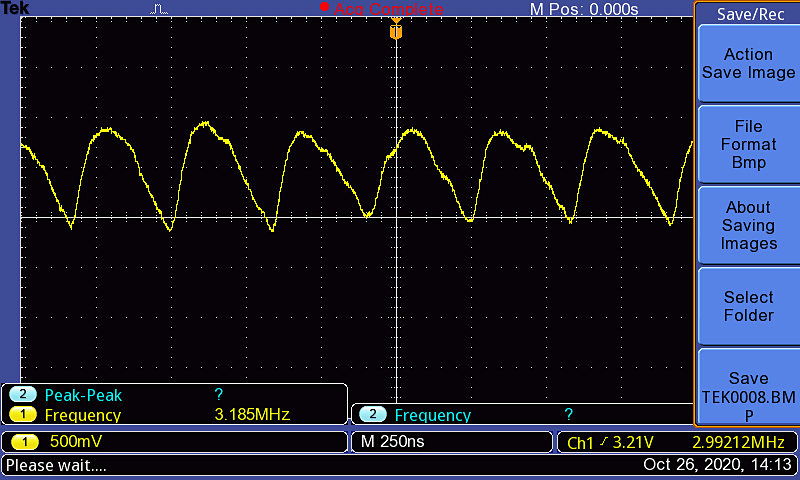

圖3 3MHz重復頻率
表1是激光器在25℃，DAC=100時不同重復頻率及不同脈寬下的主功率。表1可以看出主功率隨著重復頻率或者脈寬的增加而增強。
DAC | 重復頻率（Hz） | 主功率（mW）@脈寬 | ||||
@1ns | @2ns | @3ns | @4ns | @5ns | ||
100 | 100K | 14 | 15.9 | 17.2 | 18 | 18.7 |
1M | 20.5 | 22.1 | 22.9 | 24.1 | 24.5 | |
3M | 23.2 | 24.6 | 25.1 | 25 | 25.3 | |
表2是激光器在25℃，重復頻率=1MHz與脈寬=3ns時不同DAC對應的主功率，最大主功率可達1.217W。
重復頻率（Hz） | DAC | 主功率（mW）@3ns脈寬 |
1M | 100 | 22.9 |
200 | 266.2 | |
300 | 527.1 | |
400 | 805.3 | |
500 | 1091.8 | |
540 | 1217.5 |

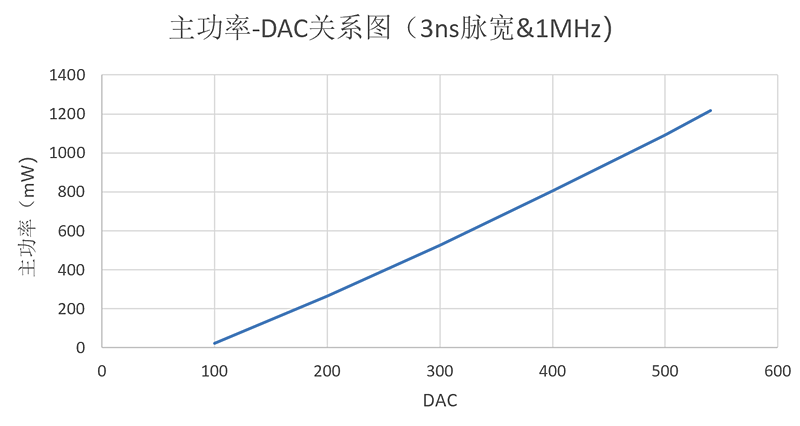

激光器主功率與DAC關系如圖3所示，線性良好。
圖3 主功率與DAC關系圖
測試及使用要求
1、散熱要求
本光源功耗較大，必須進行良好散熱，否則本光源不能很好工作，影響設備運行穩定性或造成損壞。
2、重復頻率及輸出功率要求
本產品需要在連續重復頻率下使用，觸發脈沖不間斷；
3、電源使用
請確保輸入的電源是在產品指標要求的電壓和電流范圍內，且使用中不得未關機時直接斷電，如果意外斷電，一定要把產品電源關閉。
4、靜電防護
本脈沖光源內部激光器和某些芯片是靜電敏感器件，外部有較高靜電時容易造成不可恢復的損壞。需要設備良好接地，操作人員做好靜電防護措施。
5、光纖端面保護
使用前要用擦拭紙蘸酒精清潔輸出光纖的端面，保證輸出端面干凈，否則容易輸出功率下降或穩定性下降，甚至造成光纖端面燒毀。
6、人身安全
脈沖光源屬于Class IV 類光源，工作時不可裸眼直視光纖輸出端面，也不可將皮膚直接暴露在強光下，否則會造成損傷。

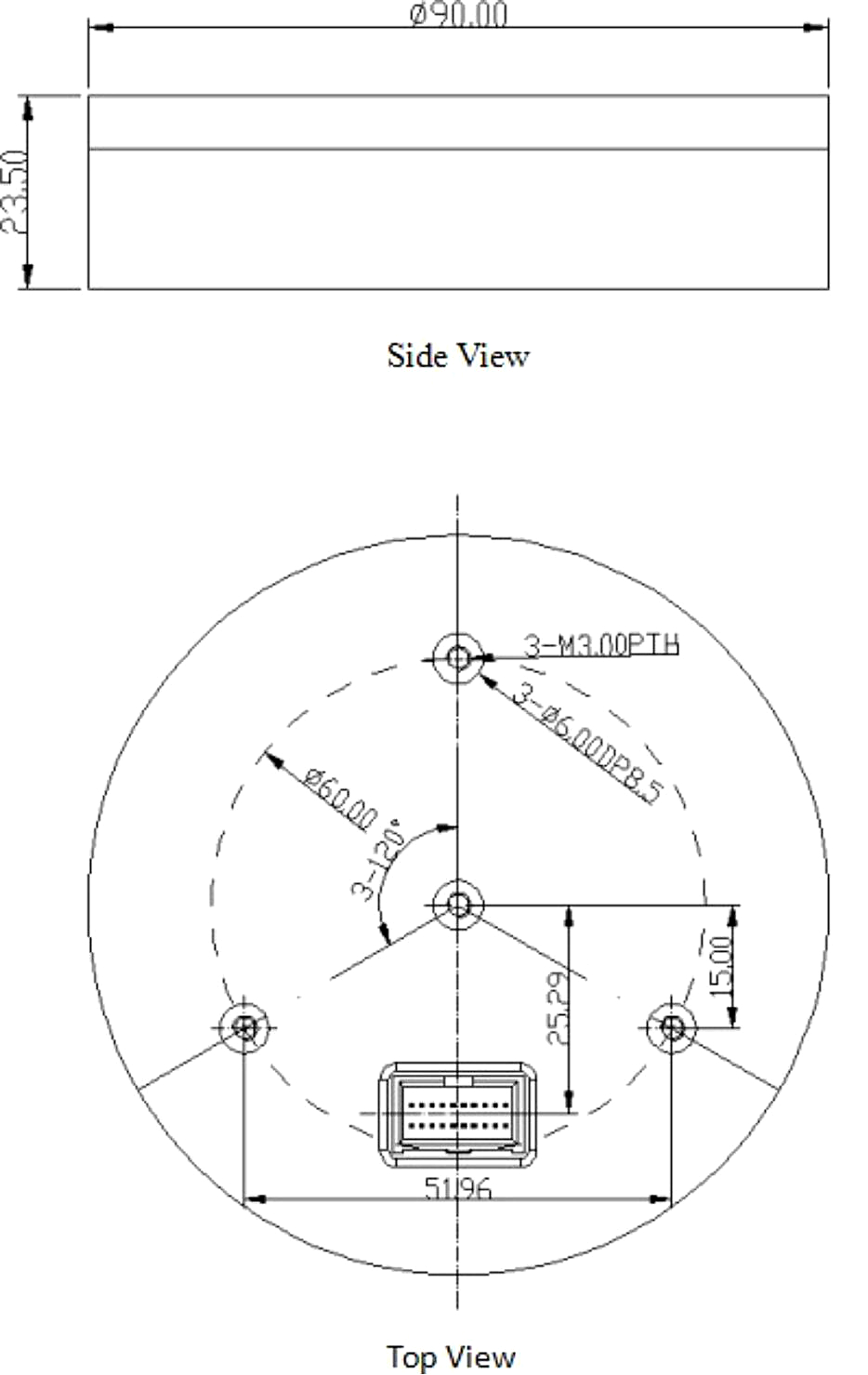

單位
PL-Fiber-□□□□-XX-P△-C▽
□□□□: Average Power
05: 0.5w
*****
1: 1w
2: 2W
XX: Package Type
D1=120X90X20mm
D2=80X90X23mm
D3=90mm圓盤
D4=50X50X19mm
P△: Pulse Width
1: 1ns
10: 10ns
110-1-10ns
C▽: Pigtail and Connector
SA=SMF-28E+FC/APC
PP=PM1550+FC/PC
