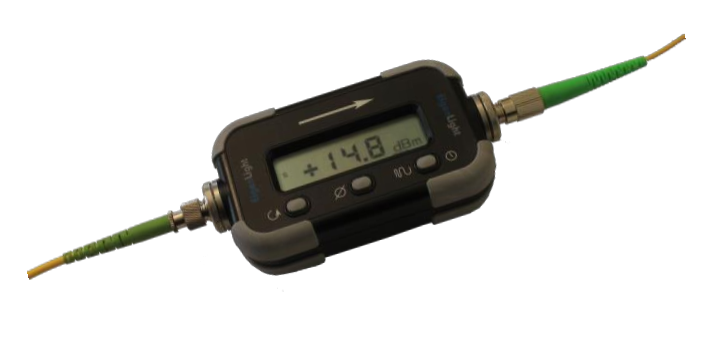

NeoPhotonics 的 Eigenlight Series 500 (S500) 是一款低成本、緊湊型儀器,用于測量通過光纖傳輸?shù)男盘柕墓β?。與傳統功率計不同,此功率監視器可以安裝在實時系統中,以進行實時、連續的功率測量,而不會影響系統性能。

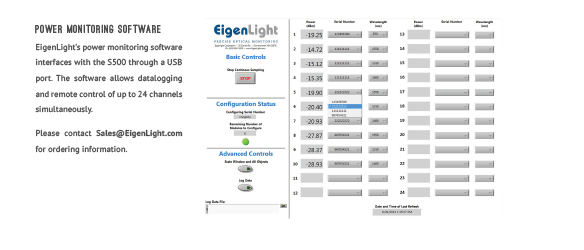

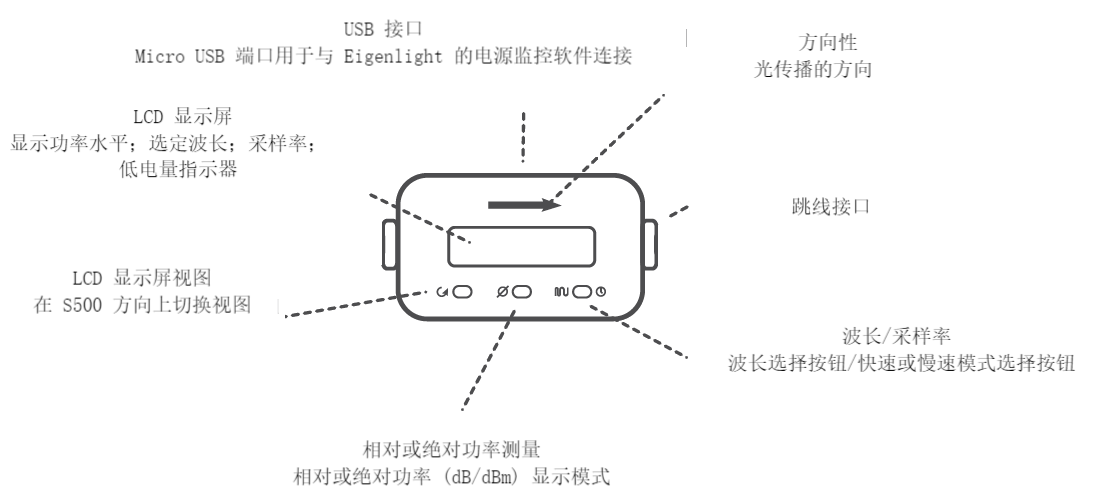

它具有傳輸信號瞬時功率的數字讀數功能。顯示可以在波長以及jue對和相對功率讀數之間切換。該設備包括一個 USB 端口,用于與功率監控軟件(可選許可證)交互。光學接口是 FC/APC 連接器。
它具有超低插入損耗、低偏振相關損耗和高方向性。內置支架、安裝磁鐵和方便的電池安裝使該設備非常適合在現場和實驗室應用中使用。
參數:
M510- | M520- | ||
光纖類型 | Single-Mode Fiber | ||
插入損耗 1 | dB | < 0.5 | < 0.2 |
功率范圍 | dBm | -50 - +16 | -40 - +25 |
偏振靈敏度 | dB | < 0.2 | |
jue對精度 2 | dB | < 0.2 | |
方向性 3 | dB | > 20 | |
電源 | 1 Lithium Coin Cell (CR2477N) micro-USB | ||
電池壽命 | 3 years Typical (slow mode) | ||
顯示分辨率 | dB | 0.1 | |
顯示刷新率 | sec | < 0.1 (fast mode) / < 0.8 (slow mode) | |
輸出接口 | display / micro-USB (license required) | ||
工作溫度 | C | 0 - +40 | |
存儲溫度 | C | -10 - +60 | |
尺寸(僅外殼) | mm | 94.5 x 56.5 x 27 | |
重量 | gr | < 100 | |
外殼材質 | Lexan Body, Santoprene Bumpers |
1) 不包括連接器損耗
2) 在輸出端和校準波長處測量
3) 在 1550nm 處測量
4) 購買選項
特征:
M 5 | 0 - 0 0 | 0 - 1 5 - 1 5 | ||
功率范圍 1.-50 - +16 dBm 2.-40 - +26 dBm | 頻率范圍(限制 SMF) XX 1550nm 12 1310 / 1480 / 1550 nm | 輸入輸出連接器 15 FC/APC |
配件:

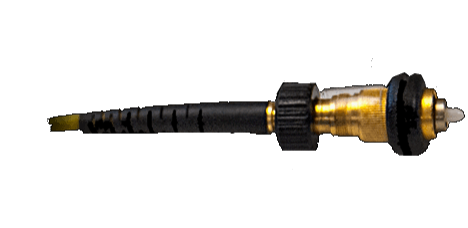

可變衰減器跳線
遠程訪問許可證:
(DLL 和 GUI)
