APD 是具有通過施加反向電壓產生的內部增益的光電二極管。它們具有比 PIN 光電二極管更高的信噪比 (SNR)，以及快速的時間響應、低暗電流和高靈敏度。光譜響應范圍通常在 200 - 1150 nm 范圍內。
C12702-12為短波型，有效面積為Φ3.0mm。
特點
使用高靈敏度Si APD。有四種類型，具有不同的光譜響應范圍和感光區域。
針對APD評估優化的高靈敏度檢測板。APD和高速電流電壓放大器電路安裝在緊湊的電路板上。高速電流-電壓放大器電路具有低噪聲配置，是APD信號讀出的理想選擇，工作速度快，靈敏度高。
易于操作,單個5 V電源操作
內置溫度補償偏置電壓電路通過熱傳感器控制偏置電壓，以保持APD增益恒定。增益穩定到±2.5%典型值。在25±10°C的環境溫度下，通常高壓電源固有的波紋噪聲也被Min. 化。
小巧輕便
電路板大小不超過名片大小，重量僅37克。
定制設計的模塊具有不同的尺寸和規格
產品應用
APD評估
空間透光條形碼閱讀器
激光雷達
光學測距儀
光通信
型號參考
型號 | 感光面積 | 頻率帶寬-3 dB（Hz） | APD類型 | 峰值靈敏度波長 |
C12702-03 | ?1.0 | 4 k to 100 M | 標準型 | 800 |
C12702-04 | ?3.0 | 4 k to 80 M | ||
C12702-11 | ?1.0 | 4 k to 100 M | 短波型 | 620 |
C12702-12 | ?3.0 | 4 k to 40 M |
注意：裝運前，增益（M）預設為30。
結構/jue對Max. 額定值
型號 | 感光面積 | 電源電壓V | 電流消耗 (mA) | 電路板尺寸 (mm) | 輸出阻抗 (Ω) | 質量 (g) | jue對Max. 額定值 | ||||||
電源電壓 (V) | Max. 入射光水平 (mW) | 工作溫度 (°C) | 儲存溫度 (°C) | ||||||||||
Min. | Typ. | Max. | Typ. | Max. | |||||||||
C12702-03 | ?1.0 | +4.75 | +5 | +5.25 | +50 | +80 | 80 × 50 × 22 | 50 | 37 | +7 | 10 | 0 to +60 | -20 to +70 |
C12702-04 | ?3.0 | ||||||||||||
C12702-11 | ?1.0 | ||||||||||||
C12702-12 | ?3.0 | ||||||||||||
注：即使是暫時超過jue對Max. 額定值，也可能導致產品質量下降。始終確保在jue對Max. 額定值范圍內使用產品。
電氣和光學特性（典型Ta=25℃，Vcc=5 V，除非另有說明）
光電轉換器部分（APD）
型號 | 光譜響應范圍 λ(nm) | 峰值靈敏度波長 λp(nm) | 光敏性 S M=1 (A/W) | 增益溫度穩定性 *1 25°C±10°C, M=(%) | ||
λ=800 nm | λ=620 nm | Typ. | Max. | |||
C12702-03 | 400-1000 | 800 | 0.5 | - |
±2.5 |
±5 |
C12702-04 | ||||||
C12702-11 | 200-1000 | 620 | - | 0.42 | ||
C12702-12 | ||||||
高速放大器部分
型號 | 截止頻率-3 dB | 噪聲等效功率NEP(pW/Hz1/2) |
反饋電阻(kΩ) | 光電靈敏度*1 including APD, M=30 (104 V/W) | Min. 定向限制 (nW rms) | ||||||||||
High band | Low band | λ=800nm | λ=620nm | ||||||||||||
Min. (MHz) | Typ. (MHz) | Min. (kHz) | Typ. (kHz) | Typ. | Max. | Typ. | Max. | ||||||||
Min. | Typ. | Max. | Min. | Typ. | Max. | ||||||||||
C12702-03 | 90 | 100 | 3 | 4 | 0.3 | 0.6 | - | - | 9.1 | -6.4 | -6.8 | -7.1 | - | 3.0 | 6.0 |
C12702-04 | 70 | 80 | 0.4 | 0.8 | - | - | 3.0 | -2.1 | -2.3 | -2.4 | - | 3.6 | 7.2 | ||
C12702-11 | 90 | 100 | - | - | 0.5 | 1.0 | 3.9 | -2.3 | -2.5 | -2.7 | - | 5.0 | 10.0 | ||
C12702-12 | 30 | 40 | - | - | 1.0 | 2.0 | 3.0 | -1.8 | -1.9 | -2.0 | - | 6.3 | 12.6 | ||
*1： 裝運前，增益預設為30。

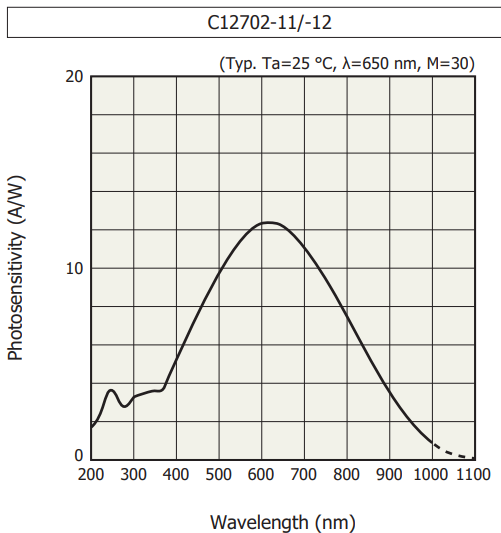

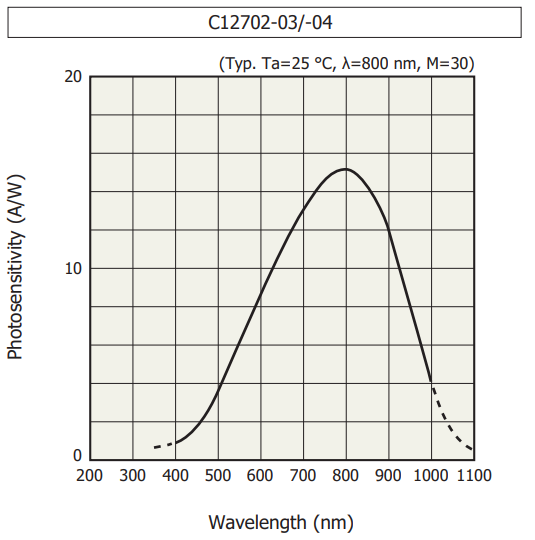

光譜響應

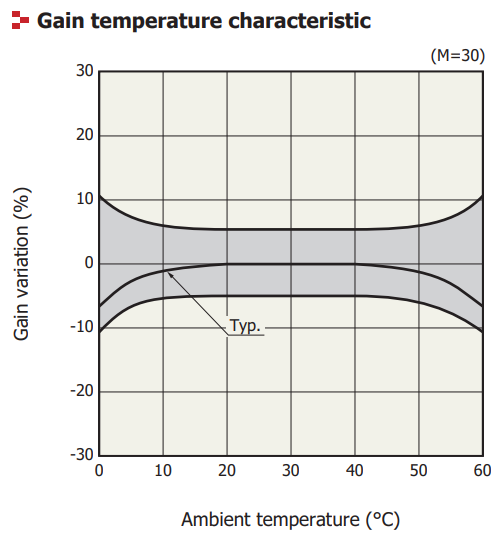

增益溫度特性

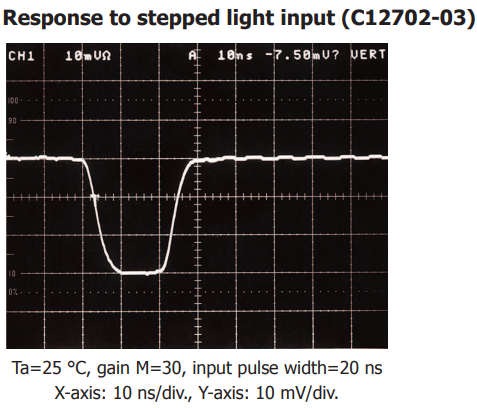

對步進光輸入的響應（C12702-03）

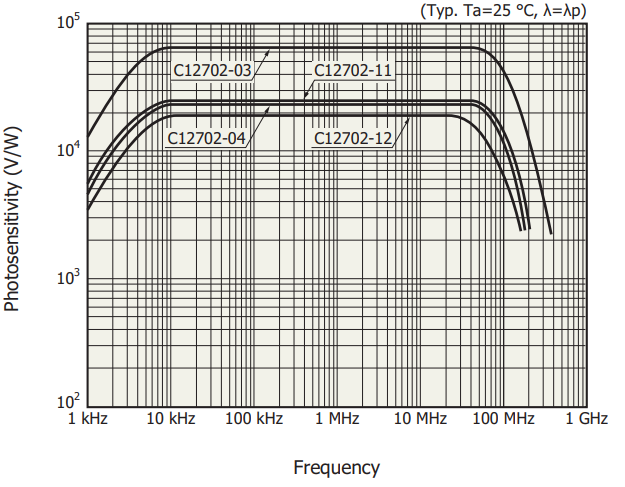

頻率響應

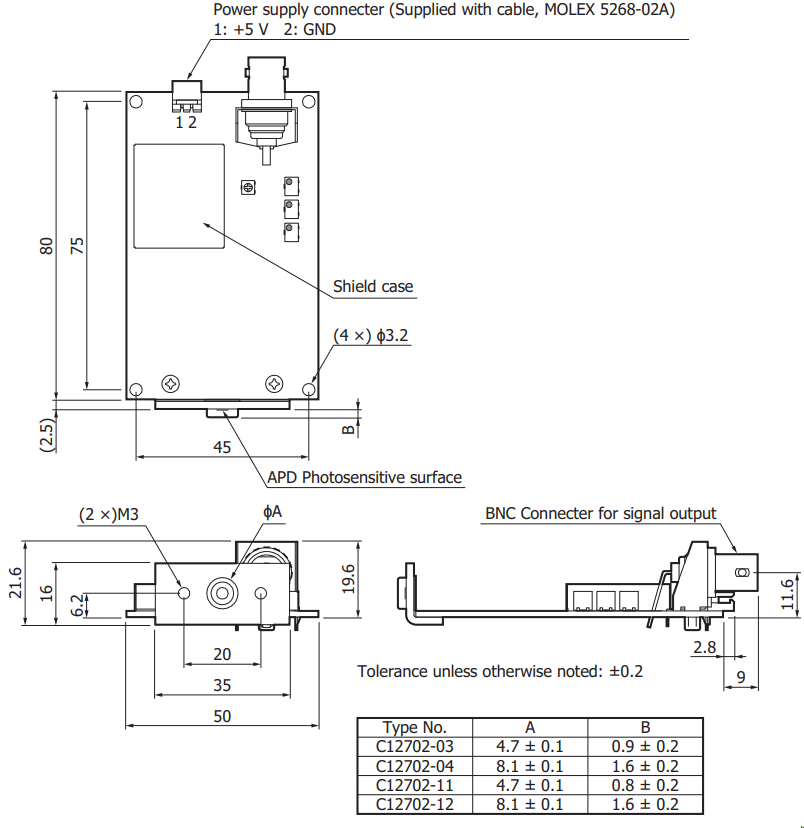

尺寸（單位：mm）
配件
?電源電纜

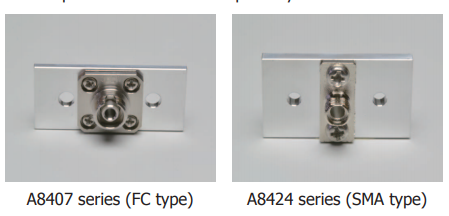

A8407/A8424系列光纖適配器設計用于將APD模塊耦合到光纖。FC和SMA連接器有兩種類型。使用該適配器可以將APD模塊有效地耦合到GI-50/125多模光纖。此適配器擰上以便于連接。
預防措施
（1） 本產品使用高壓電源。不要移除封裝在電路板上的絕緣材料，以防止可能的危險。
（2） 使用本產品時，確保輸出端接50Ω。
