HPISO-FS-100-12-1064-C-A09自由空間型隔離器可分為偏振相關型和偏振無關型兩類。 偏振相關型隔離器又稱法拉第隔離器,主要由起偏器、法拉第旋轉器和檢偏器(與起偏器的起偏軸呈45°)三部分組成。
偏振無關型隔離器主要由雙折射晶體(或偏振器),法拉第旋轉器和半波片組成,它通常被用于光纖激光器中,能有效地保持光學系統的穩定性。
采用高品質的磁光晶體,具有低吸收、高消光比、低損耗等特點,產品性能優秀、可靠,峰值隔離度Max. 為45dB,孔徑Max. 為45mm,透過率典型值可達95%,所有產品可接受客戶定制。
型號參數
1. Specifications(規格) | |
Wavelength(波長) | 1064nm± 10nm |
Peak Isolation@23℃(峰值隔離度) | >30dB |
Transmission(透過率) | >93% |
Optical Power(Average)(平均功率) | 100W |
Clear Aperture(通光孔徑) | 12mm |
Damage Threshold(損傷閾值) | 10J/cm2 @ 1064nm, 10ns, 10Hz |
Input Polarization(入射偏振態) | Horizontal |
Output Polarization(出射偏振態) | Horizontal |
Operating Temperature(操作溫度) | 10-30℃ |
Storage Temperature(保存溫度) | -10-60℃ |
型號:HPISO-FS-100-12-1064-C-A09
可靠性測試/Reliability Test
測試項目/Test Item | 條件/Condition | 頻率/Frequency | 采樣/Sampling |
高低溫循環 High-low temperature cycle test | Temperature -20℃~ 70℃, total time ≥24 hours | 1 / batch | / |

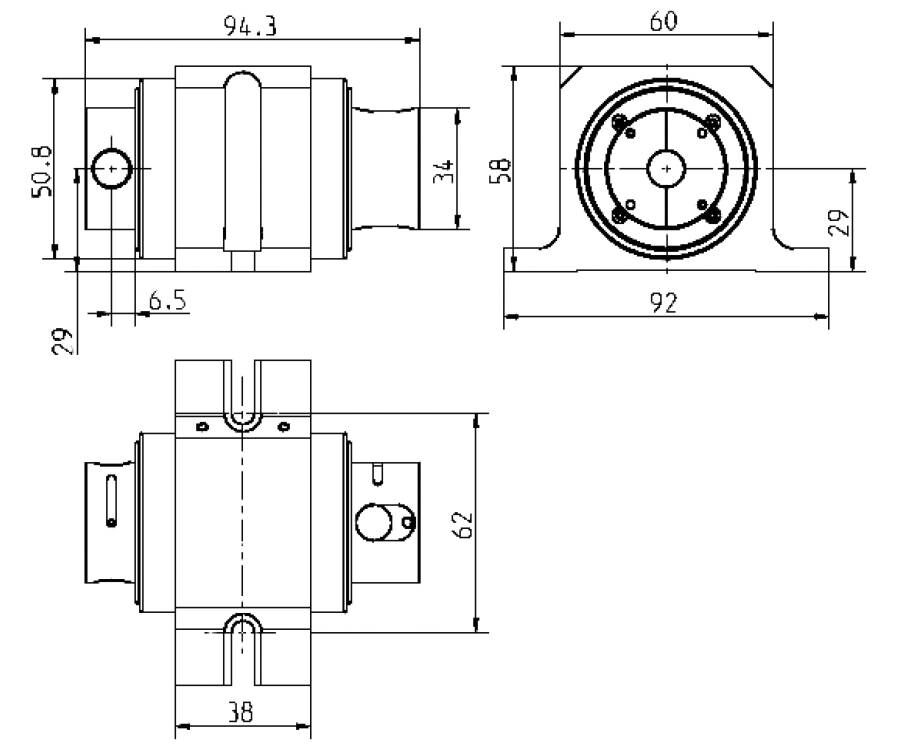

尺寸

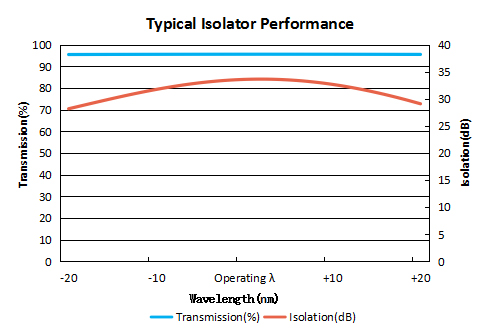

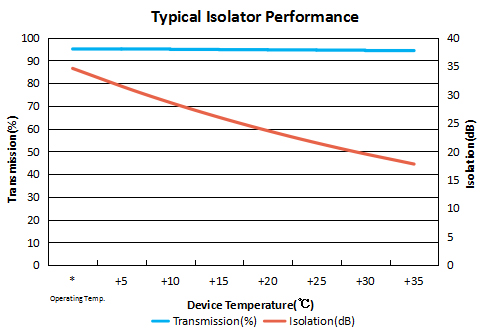

通用參數
應用領域:
● 激光精密加工
● 激光傳感系統
● 超快激光系統
● OCT系統
● 激光檢測
偏振態參考:
● 所有型號的自由空間型隔離器都將使偏振態沿偏振平面非互易地旋轉45°;
● 可根據要求提供附加的1/2波片,用于改變輸出偏振態。
偏振相關型隔離器光束選擇:
● 正向傳輸偏振態光束Pi
● 反向傳輸偏振態光束Pr
