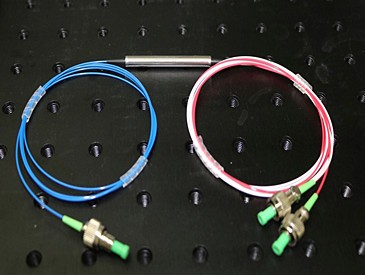

光環行器是三端口器件，光只能沿一個方向傳播。信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小。光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1，2中輸出時損耗也很大。光學環行器是不可逆光學器件。筱曉光子環形器隔離性高，插入損耗小，可廣泛用在先進通信系統中
損傷閾值500 mW
超寬的工作波段范圍
高隔離度
分差復用
光線傳感器
雙向泵浦
雙向信號傳輸系統
同軸耦合色散補償裝置
規格參數
參數 | 單位 | 數值 |
工作波長范圍 | nm | 1250-1370 |
Max.插入損耗（1→2，2→3），23℃ | dB | 1.1 |
Min.隔離度（3→2，2→1），23℃ | dB | 32 |
Max.偏振相關損耗，23℃ | dB | 0.2 |
Max.偏振模色散，23℃ | dB | 0.15 |
Min.回波損耗，23℃ | dB | 50 |
Min.串擾（1→3），23℃ | dB | 50 |
Max.輸入光功率（CW） | mW | 500 |
Max.拉伸負荷 | N | 5 |
光纖類型 | - | SMF-28e Fiber |
工作溫度 | ℃ | -5~70 |
存儲溫度 | ℃ | -40~85 |
*以上規格適用于沒有連接器的設備。
*對于帶有連接器的設備，lL將高于0.3dB，RL將低5dB。
*材料必須符合RoHS標準。

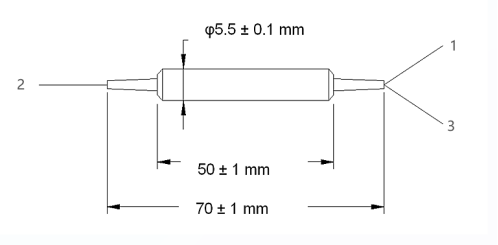

產品尺寸
SM-CIR- W□□□□-S○-P▽-☆-△-XX
W□□□□：Wavelength
1310:1310nm
1550:1550nm
0532:532nm
S○：Port Structure
12:1x2(3端口)
22:2x2（4端口）
▽：Package
01: P1(5.5x68mm)
02: P2(90x20x9.5mm)
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
