高性能長波長OSA AQ6375E (2μm) 不僅覆蓋電信波長 NIR,還覆蓋常用于環境傳感和醫療應用的 SWIR 區域。
3 種型號陣容 [標準、擴展和限制級]
覆蓋波長為:
1200 to 2400 nm [Standard, and Limited]
1000 to 2500 nm [Extended ]
適用于各種應用的三種機型系列
除了具有高測量性能的標準機型外,此系列還包括用于測量寬
帶光源的擴展機型和用于產線的限制型機型。
波長范圍:1000 ~ 2500nm*
*用于擴展機型AQ6375E-20
6種波長分辨率設置:0.05 ~ 2nm*
可以讓用戶根據被測器件/系統選擇合適數值。
*AQ6375E-01有4種分辨率設置
超寬可測功率范圍:-70 ~ +20dBm
適用于測量大功率源和小功率源,以適應各種應用。靈敏
度:HIGH1-3*僅為大動態模式。
*AQ6375E-01為HIGH1-2
波長精度:±0.05nm
由于采用內置校準功能和波長參考光源,維護非常方便。
動態范圍:55dB
1,有源器件測試
激光源特性分析
現今,發射可見光到中波紅外波長的各種DFB-LD、FP-LD和 VCSEL光源已經被廣泛應用于不同應用領域中的不同器件或系 統上,例如:
? 電信: 玻璃光纖或塑料光纖;
? 工業: 條形碼掃描儀、LiDAR表面掃描儀;
? 消費電子: Hi-Fi音響系統音頻輸出、激光打印機、電腦鼠標。

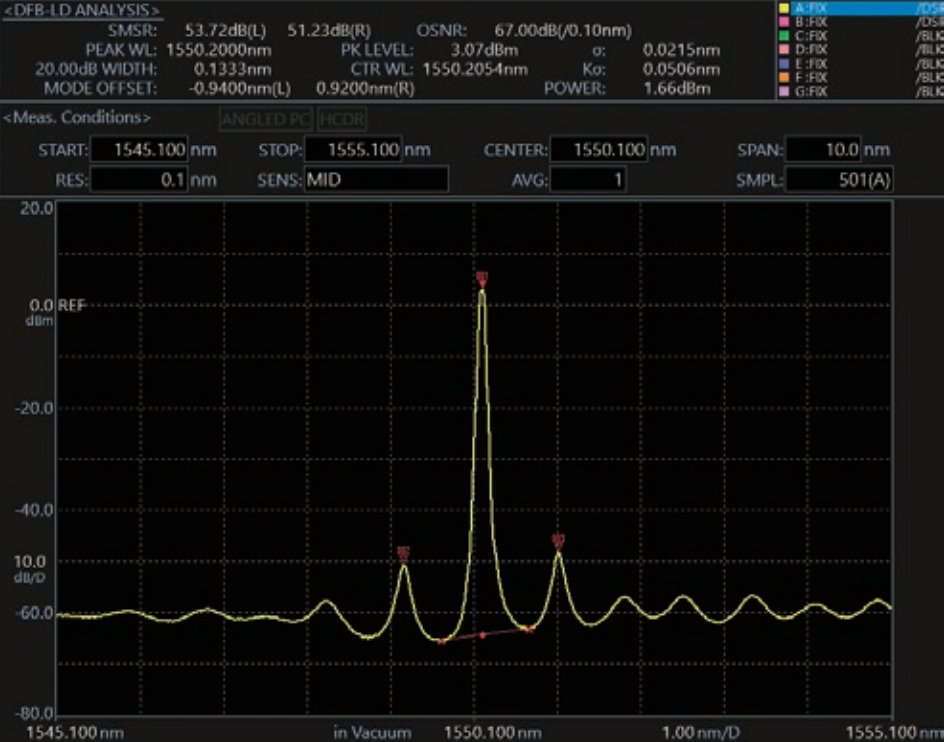

DFB-LD分析示例 (AQ6370E)

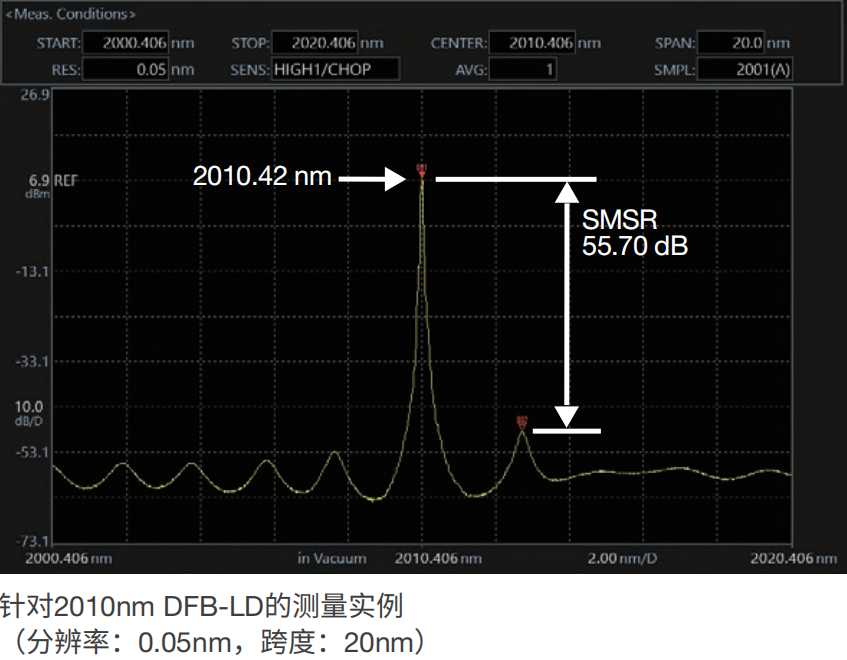

激光吸收譜使用光源的特性分析
激光吸收譜是一門測量技術,用于檢測和測量開放或封閉環境 下空氣中各氣體的濃度。吸收譜使用的激光器必須具備優秀的 單模工作性能,因?yàn)檫@將直接決定檢測的極限。
此外,這類激 光器還應在吸收區域產生穩定的振蕩,從而可以靈敏檢測關注 的氣體。大多數溫室氣體對2-5μm區域波長都具有很強的吸收 能力,如CO2、SO2、NOx和CH4。
吸收譜采用的激光器分為DFB-LD和VCSEL兩種。評價此類激 光器性能的重要參數包括邊模抑制比,即主模和邊模的強度 比,和自發輻射功率,即背景噪聲光的幅度。對于這兩種參 數,AQ6375E和AQ6376E都可以做出精確快速的測量。

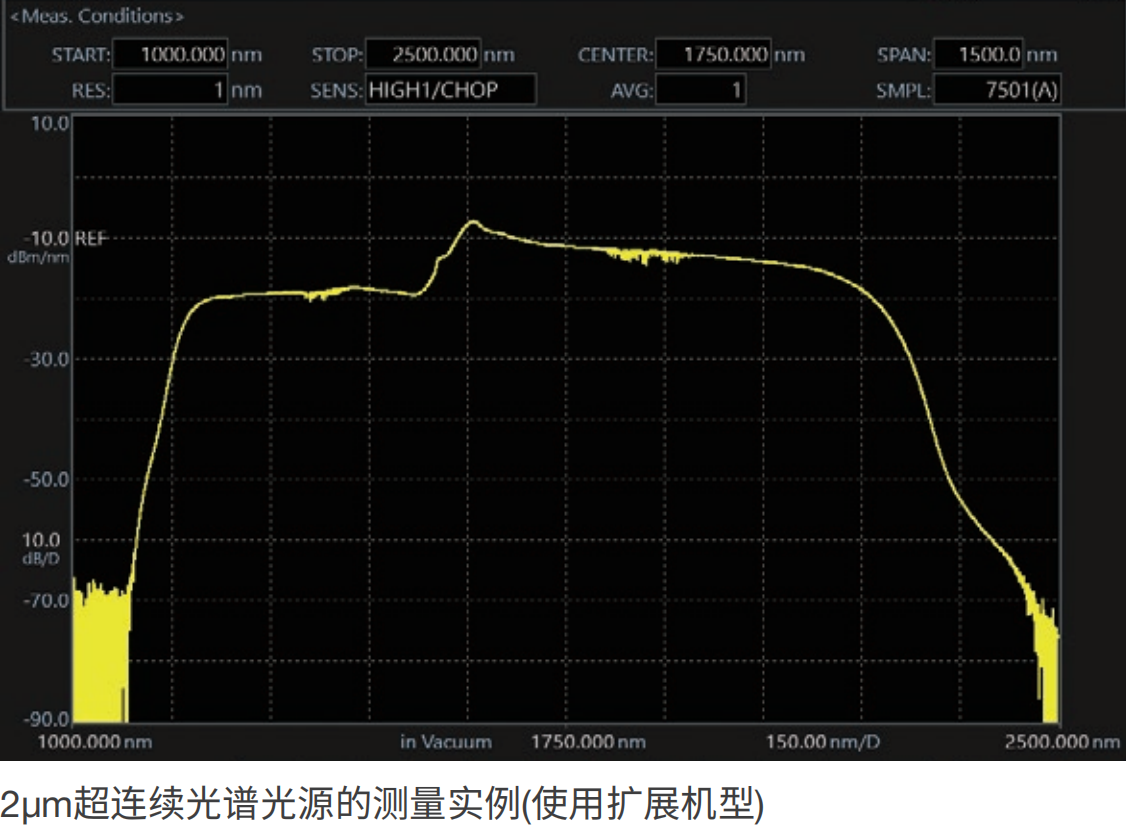

超連續譜光源的特性分析
超連續光是通過高度激勵光子晶體光纖等特殊材料的非線性光 學效應,經由鎖模脈沖激光器(通常是飛秒摻鈦藍寶石激光器) 泵浦后產生的。正所謂“寬闊如燈、亮如激光”,超連續光不 但符合白熾燈和熒光燈光譜的超寬特性,還符合激光器的高空 間相干性和超亮特性,從而使其能夠與光纖實現優秀耦合,同 時也具有出色的單模光束品質。 AQ6370 產后質量檢查過程中測試與展現產品特性的優秀儀器。
2,無源器件測試

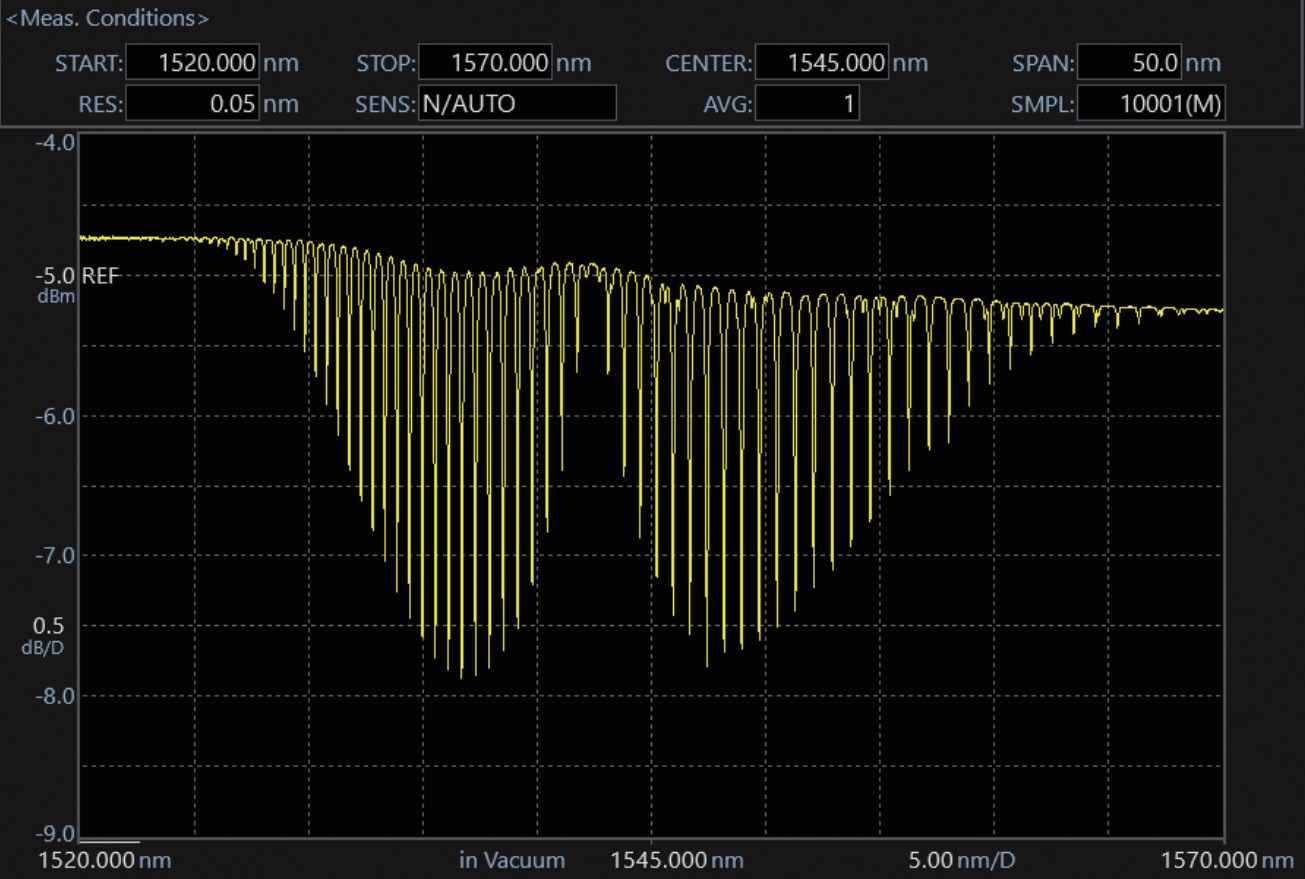

光纖布拉格光柵的特性
光纖布拉格光柵(FBG)是一種分布有布拉格反射鏡的一小段光 纖,它可以將特定波長的入射光反射回去,只傳播剩余波長的 光。這是通過纖芯折射率發生周期性變化來實現的,即在纖芯 形成一個特定波長的介質鏡。因此,光纖布拉格柵格可以用作 內嵌光學濾波器,用來阻擋特定波長的光,或用作波長反射 鏡。光纖布拉格柵格的應用主要在光通信系統:可專門作為陷 波濾波器使用,并且也可與光環形器或光分插復用器(OADM) 一起被用于光多路復用器和多路解復用器。此外,2-3μm波長 區域的光纖布拉格光柵還可以作為直接傳感元件使用,用于地 震儀器中的應變和溫度傳感以及惡劣環境下的壓力傳感。要描 述FBG的特性,AQ6370系列的高波長分辨率和寬測量范圍是 B不可少的條件。
氣體探測與濃度測量
與超連續(SC)或超輻射發光二極管(SLD)等寬帶光源一同使用 時,AQ6370系列可以顯示被測氣體混合物的光吸收?qǐng)D譜。
氰化氫H13C14N的吸收光譜測量(AQ6375E演示)
項目 | 規格 | ||
型號代碼 | 標準機型(-10) | 擴展機型(-20) | 限制型機型(-01) |
波長范圍*1 | 1200 ~2400nm | 1000 ~2500nm | 1200 ~2400nm |
跨度*1 | 0.5nm ~ 1500nm (全范圍跨度),0nm | 0.5nm ~ 1200nm (全范圍跨度),0nm | |
波長精度*1,2,5 | ±0.05nm (1520 ~ 1580nm)、 ±0.1nm (1580 ~ 1620nm)、±0.5nm (全波長范圍) | ±0.1nm (1520 ~ 1620nm))、 ±0.5nm (全波長范圍) | |
波長重復性*1、*2 | ±0.015nm (1分鐘) | ||
波長分辨率設置*1 *2 | 0.05、0.1、0.2、0.5、1和2nm | 0.1、0.2、0.5和1nm | |
Min. 采樣分辨率*1 | 0.002nm | ||
采樣點數 | 101 ~ 200001、AUTO | ||
功率靈敏度設置 | NORM_HOLD、NORM_AUTO、NORMAL、MID、 HIGH1、HIGH2和HIGH3 (HIGH1-3中僅為大動態測量模式(/CHOP)) | NORM_HOLD、NORM_AUTO、NORMAL、 MID、HIGH1和HIGH2 (HIGH1-2中僅為大動態測量模式(/CHOP)) | |
功率靈敏度2,3,6 | -70dBm (1800 ~ 2200nm)、 -67dBm (1500 ~ 1800nm、2200 ~ 2400nm)、 -62dBm (1300 ~ 1500nm)(靈敏度:HIGH2) | -65dBm (1800 ~ 2200nm)、 -62dBm (1500 ~ 1800nm、2200 ~ 2400nm)、 -57dBm (1300 ~ 1500nm) (靈敏度:HIGH2) | |
Max. 輸入功率*2,3 | +20dBm (每通道、全波長范圍) | ||
Max. 輸入安全功率*2,3 | +25dBm (總輸入功率) | ||
功率精度*2,3,4,8 | ±1.0dB (1550nm,輸入功率:-20dBm,靈敏度:MID、HIGH1-3) | ±1.0dB (1550nm,輸入功率: 靈敏度:MID、HIGH1-2) | |
功率線性度*2,3 | ±0.05dB (輸入功率: -30 ~ 10dBm,靈敏度: HIGH1-3) | ±0.05dB(輸入功率:靈敏度:-30 ~ +10dBm,HIGH1-2) | |
偏振相關性2,3,8 | ±0.1dB (1550nm) | ||
動態范圍*1,2 | 45dB (峰值±0.4nm,分辨率:0.05nm), 55dB (峰值±0.8nm,分辨率:0.05nm) (1523nm,靈敏度:HIGH1至3 | 40dB (峰值±0.5nm,分辨率:0.1nm) (1523nm,靈敏度:HIGH1-2) | |
適用光纖 | SM (9.5/125)、MM (GI 50/125、GI 62.5/125、大芯徑:Max. 400μm) | ||
光連接器 | FC型(光輸入和校準輸出) | ||
內置校準光源 | 波長參考源 (用于光軸對準調節和波長校準) | ||
掃描時間*1 6 ,7 | NORM_AUTO:0.5秒,NORMAL:1秒,MID:2秒,HIGH1:20秒 | ||
預熱時間 | 至少1小時(預熱后,需要內置光源進行光軸對準調節。) |
*1:橫軸刻度:波長顯示模式。
*2:使用9.5/125μm單模光纖,預熱2小時后,使用內置參考光源進行光軸對準調節后,未使用凈化氣體時。
*3:縱軸刻度:jue對值功率顯示模式,分辨率設置:≥0.1nm。
*4:使用9.5/125μm單模光纖(IEC60793-2定義的B1.1型,PC拋光,模場直徑:9.5μm,NA:0.104 ~ 0.107。)
*5:用內置參考光源執行波長校準后,采樣分辨率:≤0.003nm,靈敏度:MID、HIGH1-3。(MID、HIGH1,限制型機型為2)
*6:脈沖光測量模式:OFF。
*7:跨度:≤100nm,采樣點數:1001,平均次數:1。
*8:分辨率設為0.1nm時,溫度條件變?yōu)?3±3°C。
