半導體激光二極管出廠前的詳細步驟 筱曉小課堂 （上）

2024-04-12 17:53:39

本周開始詳細介紹筱曉光子半導體激光器測試項目，本篇著重于激光功率-電流-電壓曲線測試（PIV）測試、

激光功率穩定性測試、激光光譜圖測試、（DFB）溫度-電流-波長調諧曲線測試。

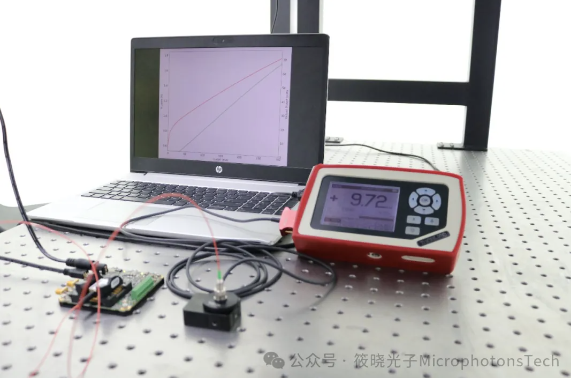

 一,激光功率-電流-電壓曲線 (P-I-V曲線)測試

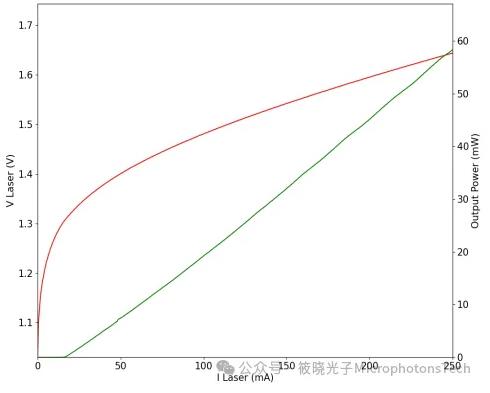

P-I-V曲線測試適用于筱曉光子所有的半導體激光器，它是隨著電流的變化，實時檢測功率和電壓的值，繪制出功率隨電流的變化關系（P-I）和電壓隨電流的變化關系（V-I）。

P-I-V曲線測試中使用的是筱曉光子自主研發的自動測試程序，只需要設置好激光器的最大電流、掃描電流步長以及中心波長，

即可在一分鐘內自動完成測試，并繪制出P-I-V曲線。測試結束后，自動返回激光器最大輸出功率、閾值電流、PD電流等參數。

 產品推薦

CTL200數字蝶形激光二極管控制器 驅動板 (3dB調制帶寬10 MHz)

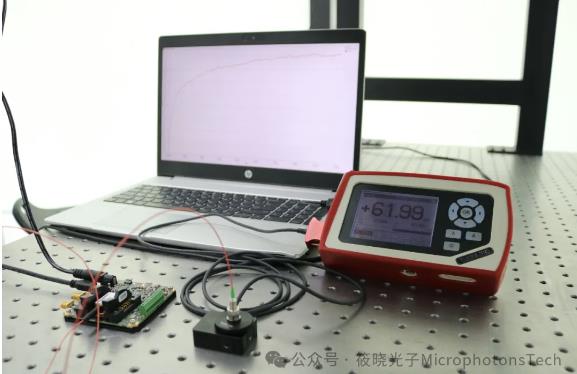

二,功率穩定性測試

一般指持續性功率穩定性測試，是衡量激光器輸出性能的一項重要指標，包括RMS穩定性和峰峰值穩定性。

我們選用的是峰峰值穩定性，它表征了一定時間內輸出功率的變化范圍。

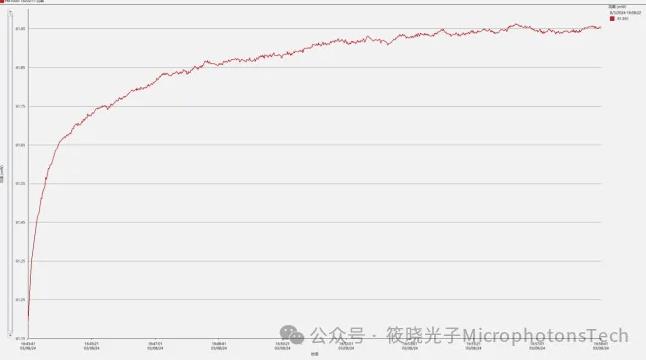

我們使用的是THORLABS的功率計與測試軟件，繪制出一段持續時間內輸出功率的變化曲線，可以較直觀的觀察出功率的波動情況。

三,激光光譜圖測試

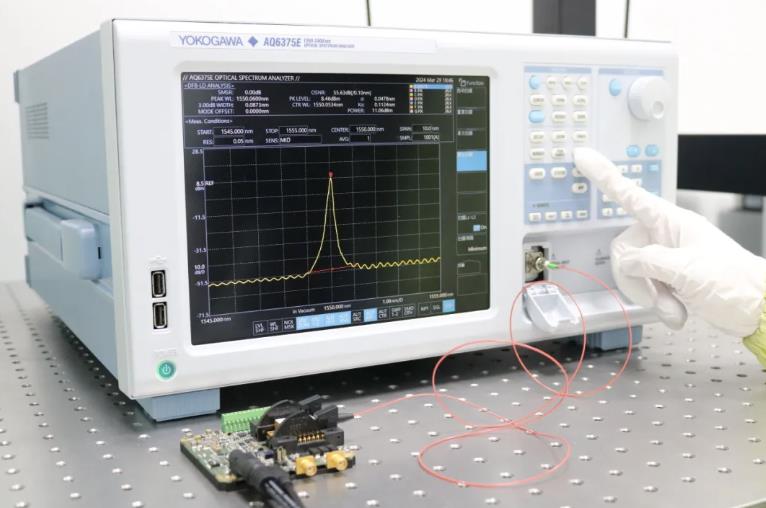

橫河AQ6375E光譜儀掃描出的光譜圖橫坐標為波長，縱坐標表示參考功率。

測試前，設置好目標中心波長、掃描跨度、顯示帶寬等信息。打開激光，進行掃描。掃描結束后，

我們可以從光譜圖上知曉激光峰值的實際輸出中心波長、峰值的參考功率、譜線寬度、邊模抑制比等信息。

以下列舉出幾種常見半導體激光二極管的光譜圖。

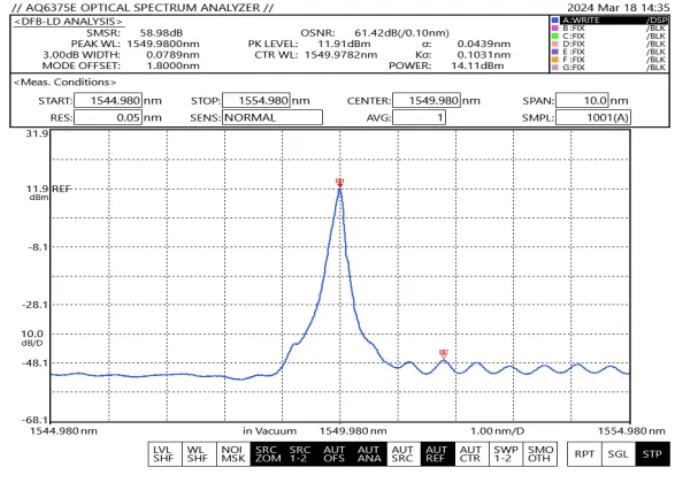

DFB激光器輸出的激光譜寬較窄：

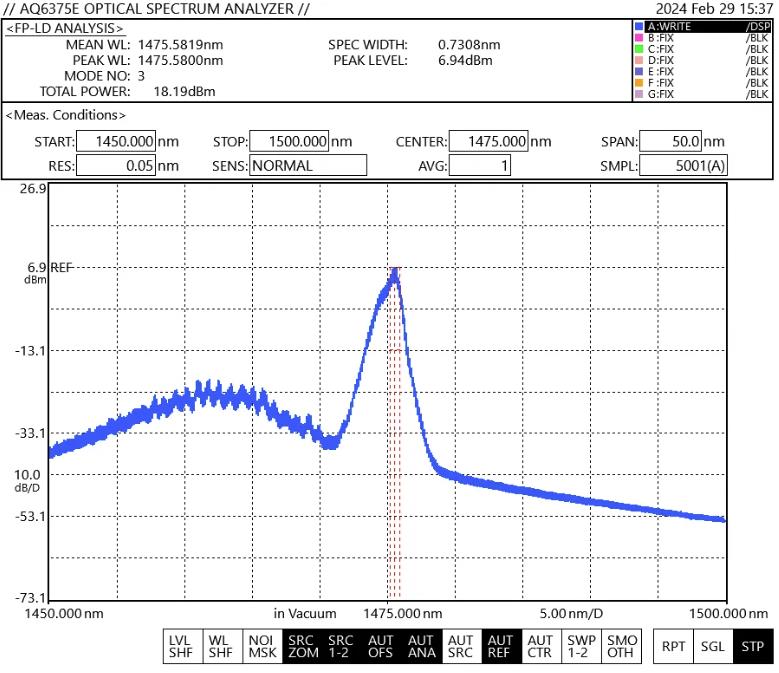

FP激光器輸出的激光譜寬較寬：

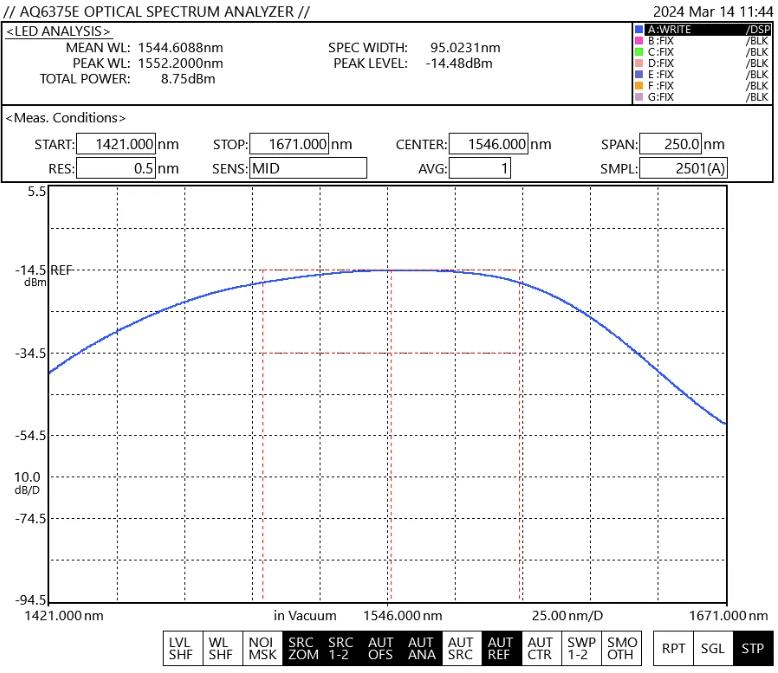

而SLD激光器輸出激光具有平滑且較寬的光譜：

產品推薦

YOKOGAWA橫河 AQ6375E 2um 長波長光譜分析儀 (NIR/SWIR)

四,(DFB)溫度-電流-波長調諧曲線測試

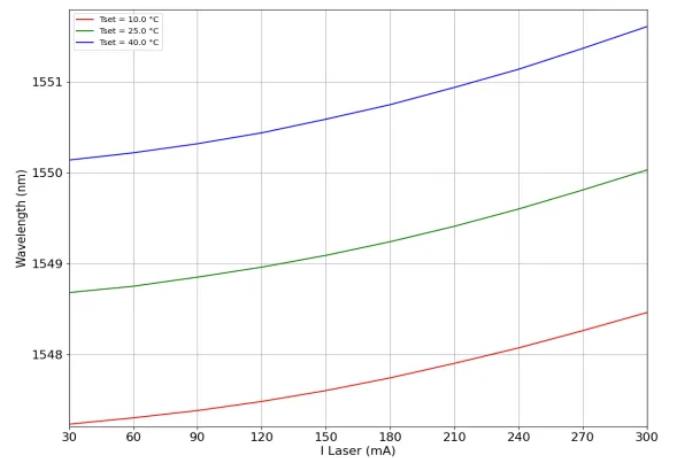

溫度-電流-波長調諧曲線測試一般只適用于DFB激光器。筱曉光子分別在10℃、25℃、40℃三種不同的溫度下，逐漸增大電流，

記錄電流從閾值電流增大到最大電流對波長的變化曲線。從溫度-電流-波長調諧曲線可以讀取到波長的變化范圍，它是激光器選取目標波長時的重要參考和依據。

筱曉光子使用獨立自主研發的調諧曲線測試程序，只需要設置好激光器目標中心波長、最大電流、電流步長，

等待兩分鐘左右的時間，即可繪制出溫度-電流-波長調諧曲線，測試結束后，自動返回距離目標中心波長最接近的工作點具體信息。

產品推薦

YOKOGAWA橫河 AQ6375E 2um 長波長光譜分析儀 (NIR/SWIR)

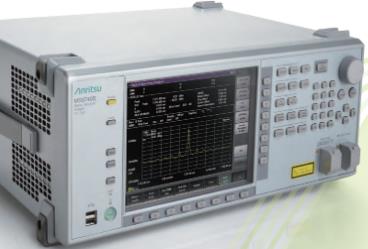

MS9740B 安立高精度光譜分析儀 600-1750nm
