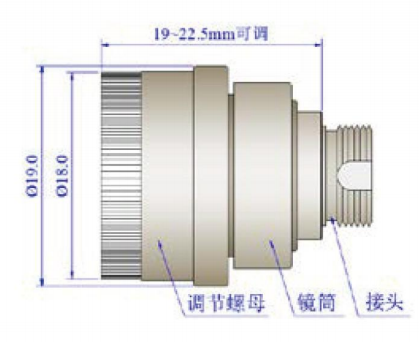

該設計在機械件內部用彈簧裝配適用的光學透鏡,用于光纖光束的準直器輸出, 也可用于光纖對光纖的耦合。通過旋轉準直器外部的套管可以使內部的光學透鏡延光 軸方向進行前后平移,從而調節透鏡與光纖端面之間的距離,得到不同光斑尺寸。
產品特點
●三種增透膜非球面透鏡選項 : . 350- 700nm, 650-1050nm ,1050-1620nm
●與兼容接頭一 起使用可以達到衍射極限性能
●調節時對準誤差<15mrad
F=4.5m可調焦非球面準直器
焦距 | NA透鏡 | 束腰直徑 | 透鏡鍍膜波長 | 準直態光柬遠場發散角 | 最大束腰距離 | 輸入光纖MFD | 光纖距透鏡距離 | 接頭類型 | 透過率 |
4.5mm | 0.54 | 0.86 | 400~700nm R<0.5% | 0.045° | 530mm | 3.5um | 2.4-4.9 mm | FC/PC FC/APC | >90% |
4.5mm | 0.54 | 0.98 | 650~1050nm R<0.5% | 0.062° | 453mm | 5um | 2.4-4.9 mm | ||
4.5mm | 0.54 | 0.87 | 1050~1700nm R<0.5% | 0.12° | 194mm | 10.4um | 2.4-4.9 mm | ||
F=7.5m可調焦非球面準直器 | |||||||||
焦距 | NA透鏡 | 束腰直徑 | 透鏡鍍膜波長 | 準直態光束遠場發散角 | 最大束腰距離 | 輸入光纖MFD | 光纖距透鏡距離 | 接頭類型 | 透過率 |
7.5mm | 0.3 | 1.35 | 400-700nm R<0.5% | 0.027° | 1435mm | 3.5um | 4.2-6.8 mm | FC/PC FC/APC | >90% |
7.5mm | 0.3 | 1.6 | 650~1050nm R<0.5% | 0.038° | 1225mm | 5um | 4.2-6.8 mm | ||
7.5mm | 0.3 | 1.44 | 1050~1700nmR<0.5% | 0.08° | 521mm | 10.4um | 4.2-6.8 mm | ||
F=11mm可調焦非球面準直器 | |||||||||
焦距 | NA透鏡 | 束腰直徑 | 透鏡鍍膜波長 | 準直態光柬遠場發散角 | 最大束腰距離 | 輸入光纖MFD | 光纖距透鏡距離 | 接頭類型 | 透過率 |
11mm | 0.3 | 1.96 | 400-700nm R<0.5% | 0.018° | 3080mm | 3.5um | 8.6- 10.9 mm | FC/PC FC/APC | >90% |
11 mm | 0.3 | 2.35 | 650~1050nm R<0.5% | 0.026° | 2631mm | 5um | 8.6-10.9 mm | ||
11 mm | 0.3 | 2.1 | 1050-1700nm R<0.5% | 0.055° | 1115mm | 10.4um | 8.6-10.9 mm | ||
