WLTL系列可調諧光纖激光器采用專有設計。激光器主要由增益塊和頻率選擇引擎組成。每個元件都可以根據特定要求進行配置,這為實現調諧范圍和光輸出功率的變化留下了豐富的選擇。波長調諧是通過手動調整千分尺或由PC通過USB接口控制的微型電機來實現的。快速設置、小占地面積、快速掃描、寬調諧范圍和X、O、SC和L波段的可用性使激光器成為與波長測量相關的各種測試(如DWDM組件、光纖布拉格光柵和FGB傳感器詢問)的研發和實驗室目的的成本效益高的來源。
連續波長調諧
可用于 X、O、S、C 和 L 波段
低 ASE 噪聲水平
調諧速度快
高性價比的OEM解決方案
光纖組件測試
光纖光柵光纖傳感器查詢系統
光纖傳感器/傳感器陣列開發
PMD 和 PDL 測量
通用研發測試及系統集成
帶USB接口的可調諧光纖激光器
參數 | X波段 | O波段 | S/C/L波段 |
中心波長 | 1060±10nm | 1310±20nm | 1550±20nm |
調諧范圍 | 85nm | 90nm | 100nm |
光纖輸出功率 | >5mW | ||
功率穩定性 | 室溫下1小時內<±0.10dB | ||
波長分辨率 | 0.01nm | ||
波長重復性 | ±0.02nm(從原點到目標) | ||
Max. 調諧速度 | 40nm/Sec. | ||
光譜線寬 | <0.05nm | ||
ASE 抑制比 | <-70dB | ||
輸出極化狀態 | 偏振 | ||
消光比 | >20dB(僅PM光纖輸出) | ||
光接口 | 用于指出連接器類型的插座或光纖尾纖 | ||
光纖類型 | HI1060 | SMF-28 (or 28e) | |
PM980 | PM1300 | PM1550 | |
電控接口 | USB 標準(可根據要求提供 I2C 或 SPI 選項) | ||
電源 | 5V/3A DC | ||
操作溫度 | 10-50°C | ||
存儲溫度 | -10-65°C | ||
重量 | <0.75kg |
可調諧激光器的原理
O波段可調諧激光器的輸出功率圖

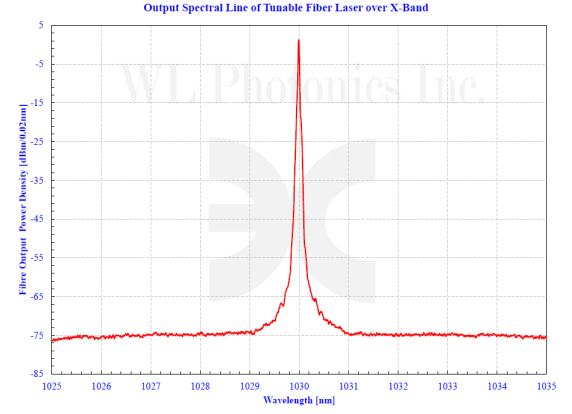

X波段可調諧激光器輸出功率圖
尺寸
WLTL-200版本的電接口是通過PC進行激光波長調諧(LWT)的USB。配備USB-RS232虛擬串口接口(USB B型連接器)。電源可直接從 USB 或額外的 5V DC 提供(根據要求)。在PC中使用任何串行COM端口軟件來控制FWT,例如HyperTerminal和Tera Term。
命令集非常簡單,易于驅動濾波器找到原點位置,轉到所需的輸出線或驅動范圍內的任何指示位置。
示例:LWT控制接口
訂購信息
A. 版本類型:手動版本為=100,電子版本為=200
B. 中心波長為nm: 1060為1060nm(x波段),1490為1550nm(s波段)。
C. 光纖輸出類型:SM用于單模光纖,PM用于偏振保持光纖。
D. 尾纖電纜直徑(毫米):0.25 用于 250μm OD 緩沖光纖,0.9 用于 900μm OD 松套管,3.0 用于 3.0mm OD 電纜(僅用于尾纖輸出)。
E. 尾纖長度(米):0.5 表示 0.5m 長,1.0 表示 1m 長(僅用于尾纖輸出)。
F.尾光纖終端或插座適配器的連接器類型:例如FC/APC、FC/UPC SC/APC或LU/UPC,00表示無連接器。
G.電子版過濾器的接口類型:USB用于USB接口,I2C用于I2C接口,SPI用于SPI接口。
示例1:WLTL-100-1060-SM-3.0/1.0-FC/APC
描述: 手動調諧光纖激光器,典型輸出功率5mW(連續),調諧范圍1000-1100nm,帶 1m 長、3.0mm 松套管,尾纖類型HI0106,連接器 FC/APC
示例2:WLTL-200-1310-PM-3.0/1.0-FC/APC-USB
描述:電動可調諧光纖激光器,典型輸出功率為5mW(CW),調諧范圍1260-1350nm
,帶 1m 長、3.0mm 松套管、尾纖類型PM1300,連接器FC/APC ,USB控制接口。
示例3:WLTL-200-1490-SM-FC/APC-I2C
描述:電動可調諧光纖激光器,典型輸出功率為5mW(CW),調諧范圍1440-1540nm
, 連接器FC/APC ,I2C數字輸出接口。
