輸出范圍高達24V ARB Rider AWG-4000系列是Active Technologies推出的一組功能強大的2、4和8通道脈沖發生器。 憑借易于使用的用戶界面，可以在幾秒鐘內編程儀器以生成單脈沖或雙脈沖。AWG-4000脈沖發生器系列提供高達24Vpp的輸出范圍和高達1024 Msample的內存深度，使該系列成為汽車、航空航天與國防、大型物理和半導體測試應用的理想選擇。 每臺設備最多支持8個模擬通道和最多32條數字線（TTL或LVDS標準），使用戶能夠創建混合信號生成設置，以生成模擬和數字激勵。

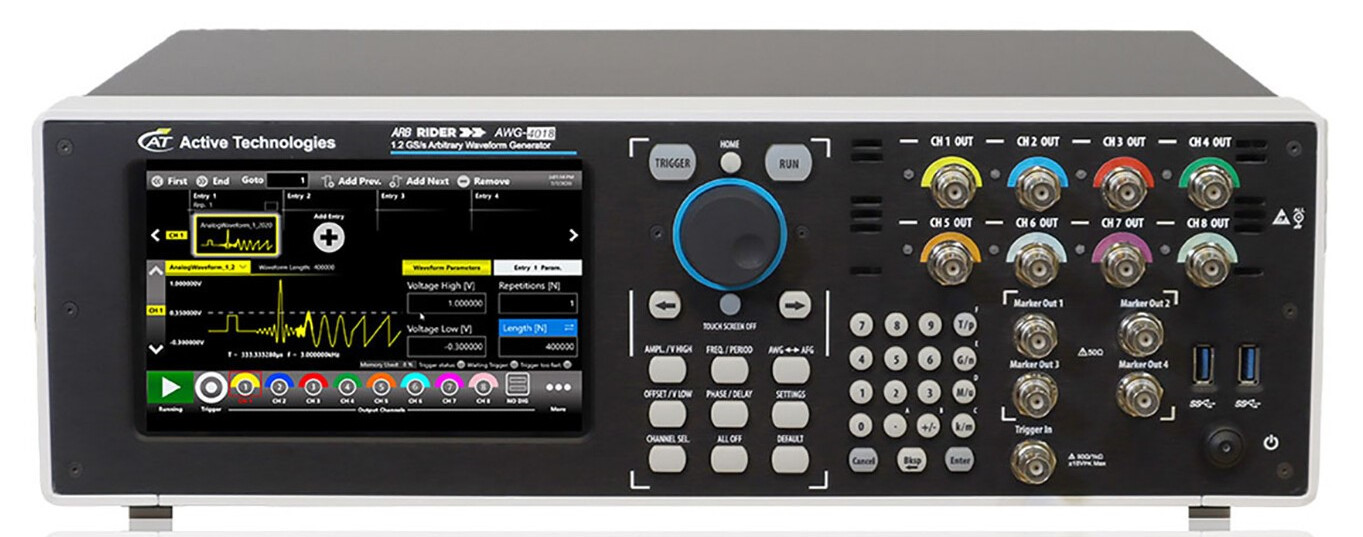

AWG-4018: 1.2 GS/s | 16 位 | 8 通道脈沖發生器
四合一儀器
AWG-4000 系列儀器是一款多功能信號發生器，集成了四種功能于一體，包括函數發生器 (Function Generator)、任意波形發生器 (Arbitrary Waveform Generator)、數字模式發生器 (Digital Pattern Generator) 和串行數據模式發生器 (Serial Data Pattern Generator)。
這四種不同的功能采用了兩種不同的技術，以實現更高的硬件靈活性：AFG 模式采用改進型 DDS 技術，而 AWG 模式采用可變時鐘的真實任意波形技術。

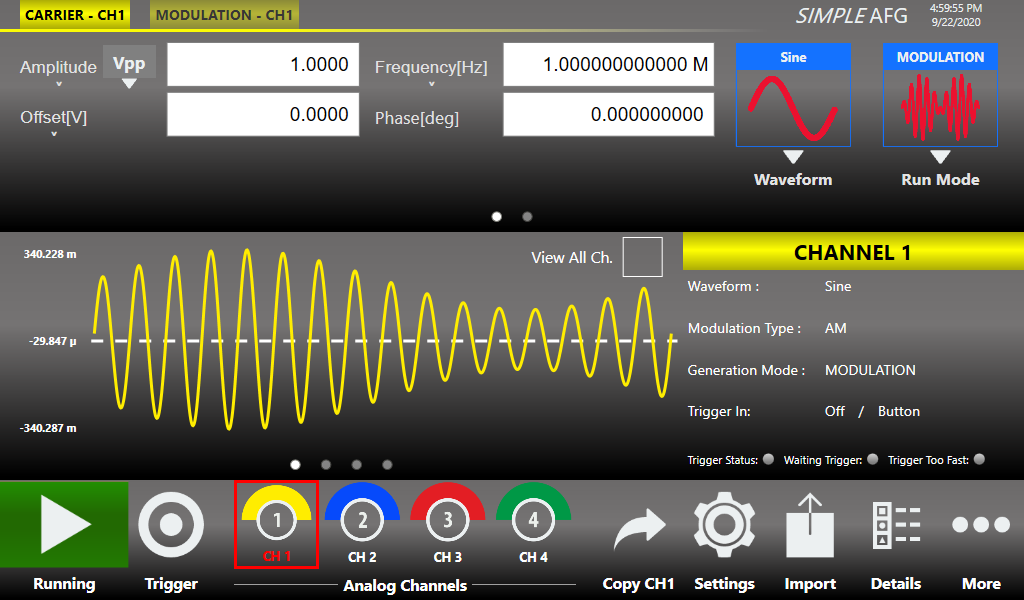

在 AFG 模式下，用戶可以在不產生毛刺的情況下實時調整所有脈沖參數，同時保持波形形狀，并快速生成脈沖。

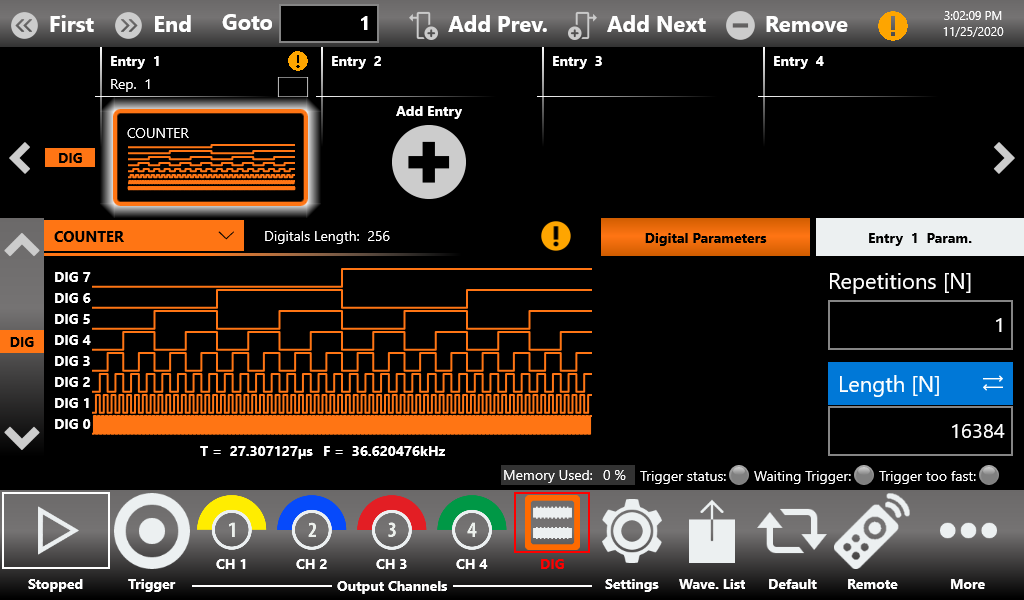

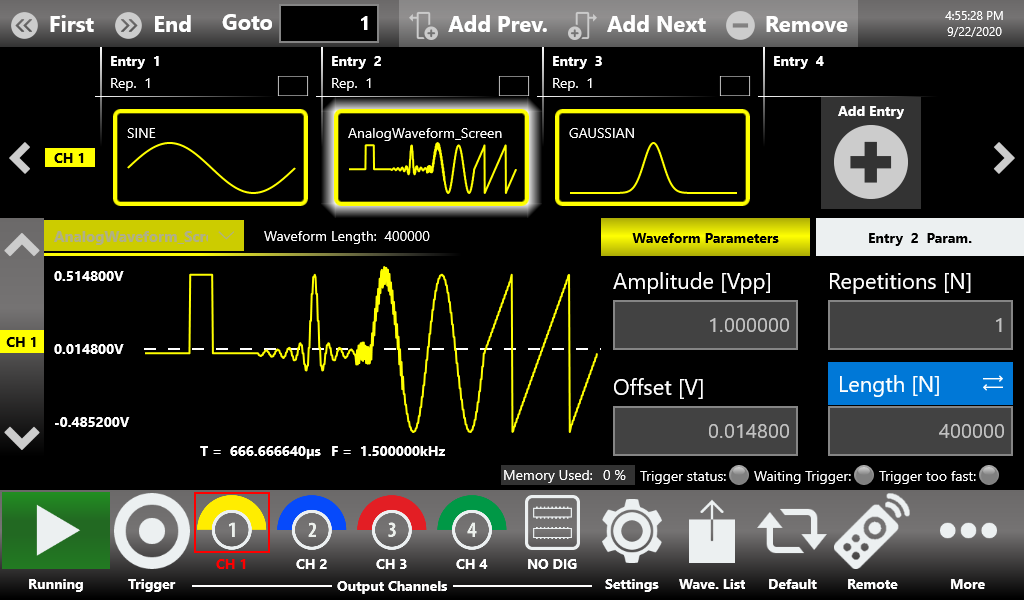

在 AWG 模式下，用戶可以創建復雜的模擬和數字波形，將其插入序列中，并應用循環、跳轉和條件分支。

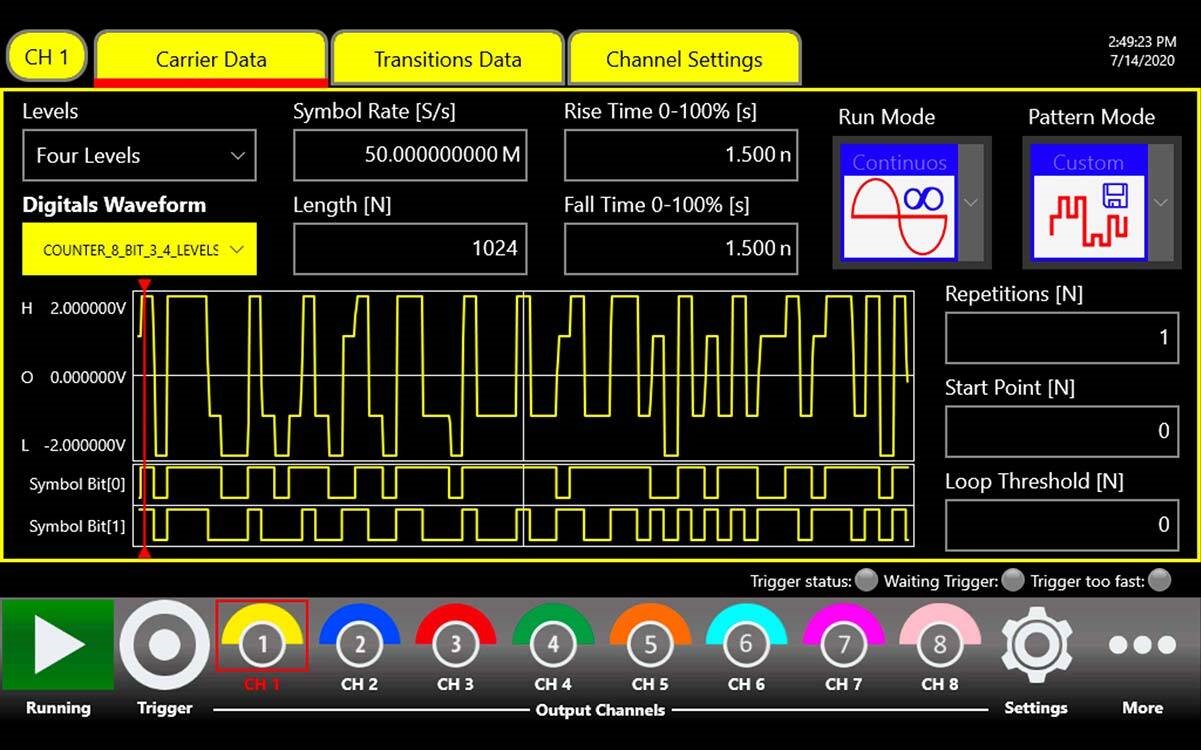

串行數據模式專為生成二進制數據流而設計，支持多達 8 個數據流通道、內置 PRBS 序列、調制功能、轉換整形以及強大的模擬前端，使其成為高要求應用的理想工具。
● 每個通道高達 1024 Mpoints 的波形存儲器
● 16384個序列器條目
● 模擬和數字信號完全同步
● 支持串行數據模式生成
航空航天與國防
AWG-4000 系列信號發生器能夠優秀驅動雷達或聲納系統中的電子戰信號。AWG-4000 系列 AWG 可用于無線電應用的數字調制系統或其他 I/Q 信號調制。此外，該系列產品還能輕松生成用于脈沖電子束、X 射線源、閃光 X 射線成像、閃電脈沖模擬器以及高功率微波調制器等應用的脈沖信號。
特點

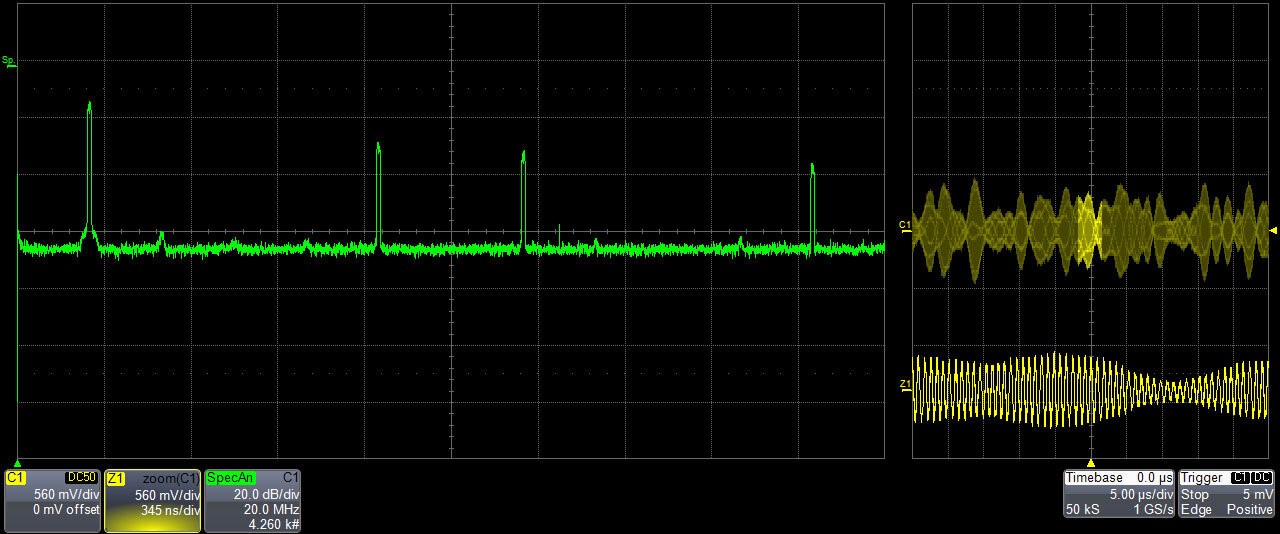

● C生成雷達測試信號，具有優秀的雜散性能
● 1通過多達 16384 個序列條目和高級序列器的條件/非條件跳轉功能，創建復雜的電子戰場景
● 在 50 Ω 負載下提供高達 12Vpp 的脈沖幅度，并配備 ±2.5V 硬件偏置
● 超快上升/下降時間：低至 900 ps
汽車、物聯網與工業 4.0
如今的汽車配備了大量高精度電子控制單元（ECU），其中包含極為敏感的電子元件。AWG-4000 系列信號發生器憑借 16 位垂直分辨率、高采樣率，以及 12Vpp（在高阻抗負載下可達 24Vpp）的輸出幅度范圍，成為汽車電子測試不可少的工具。
無線技術正推動新一輪工業革命，提高生產力和效率，使制造業更加智能、靈活和動態化。這也對無線連接的可靠性、延遲和安全性提出了更高的要求。AWG-4000 系列任意波形發生器可用于模擬復雜的 RF I/Q 調制信號，以測試無線設備，并適用于物聯網和工業 4.0 相關應用。
特點
● CAN、CAN-FD、LIN、FlexRay、SENT 總線信號仿真與故障排查
● 100BASE-T1、1000BASE-T1、BroadR-Reach 以太網信號仿真及抗干擾測試
● 低電壓汽車電子元件的電源完整性測試
● 傳感器信號生成：可模擬理想信號或基于高分辨率示波器采集的真實信號進行再現
● MOSFET 柵極驅動信號仿真，用于 MOSFET 特性測試與優化
● 符合電氣標準的信號仿真，z高可達 24V
● MEMS 傳感器測試：z高 24V 輸出，2.5ns 上升/下降時間
半導體測試和研究中心
研究需要以準確、詳細和可重復的控制方式模擬信號，增加幅度和時間變化缺陷。物理、電子、化學、力學和其他領域可以從超直觀的用戶界面和硬件靈活性中受益。
您的測試中很有挑戰性的設置可以在幾分鐘內解決。
當今的 IC、組件、電子電路和傳感器需要高度可靠，擴大許多變量的操作范圍。
模擬包含噪聲或失真的復雜信號可能成為提供合規性組件測試以幫助半導體工程師的好的方式。
亮點

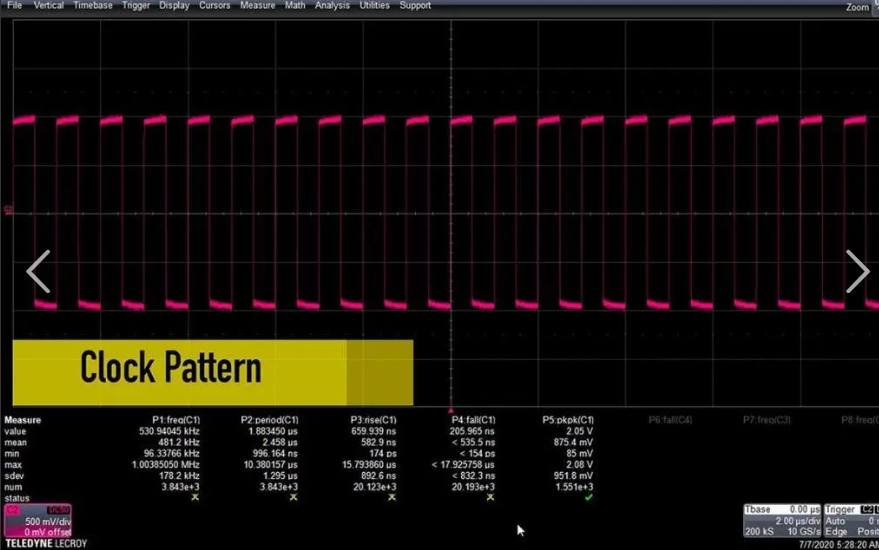

● 時鐘信號生成：用于元器件超頻行為、工作范圍極限和應力測試
● IC 上電時序控制：支持低阻抗（5Ω 輸出）特性
● 信號源模擬：可添加噪聲或已知調制失真
● 量子計算測試應用
● 激光二極管調制與驅動：精細波形生成
● 真實信號回放：可導入示波器采集的真實信號并進行再現
● 雙脈沖測試：快速設置，以測量 MOSFET 和 IGBT 功率器件的開關參數及動態行為

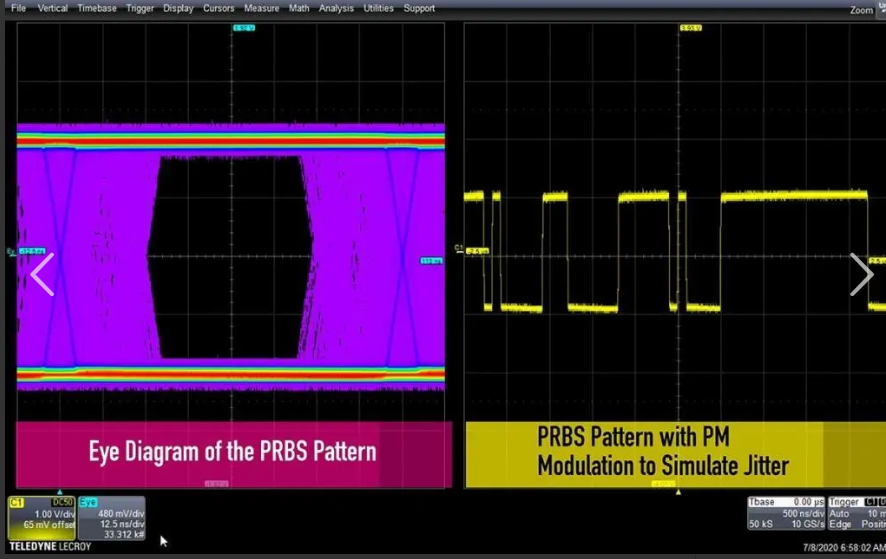

● 長 PRBS 序列模擬（使用 SPG 選項）
● 多級、多邊沿脈沖與長波形生成（使用 SPG 選項）

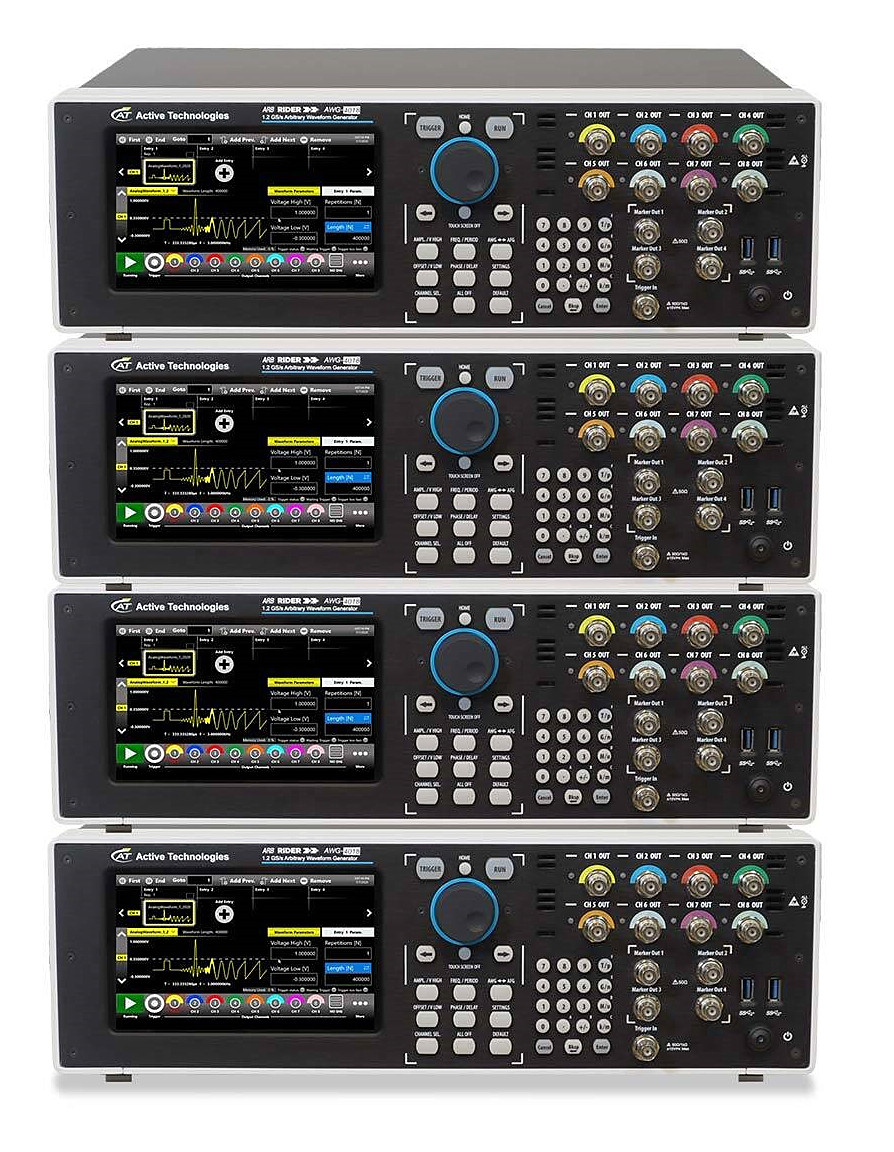

多儀器同步
您可以同步最多 4 個單元，以構建一個由 32 個模擬通道和 128 個數字通道組成的系統，該系統與 True-Arb 軟件完全同步和集成。
亮點
● 同步最多 4 個單元：32 個模擬通道和 128 個數字通道
● 通過 True-Arb 軟件輕松使用多儀器控制
● 滿足需要大量通道的現代應用
● 具有多個量子比特的量子計算系統
通道數 | 上升/下降時間 (20%-80%) | 幅度 | 基線偏置 | Min.脈沖寬度 | |
AWG-4012 | 2 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50歐姆（標準） | 12Vpp接入50歐姆（高壓選項） | 6Vpp（標準） | 12Vpp（高壓選項） | 2.5 ns |
AWG-4014 | 4 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50歐姆（標準） | 12Vpp接入50歐姆（高壓選項） | 6Vpp（標準） | 12Vpp（高壓選項） | 2.5 ns |
AWG-4018 | 8 | @1Vpp<700ps | @5Vpp<900ps | 6Vpp接入50歐姆（標準） | 12Vpp接入50歐姆（高壓選項） | 6Vpp（標準） | 12Vpp（高壓選項） | 2.5 ns |
