筱曉光子的的微秒系列固態磁光開關是利用法拉第旋光效應來實現光路切換的。該磁光開關采用我司技術上認可技術，不涉及機械移動部件，采用全固態晶體設計。微秒系列磁光開關可以滿足嚴格的開關切換要求，比如高的穩定性和耐久性，超高速響應和高頻率的持續工作。
我司的常規磁光開關是偏振無關型的，即使用常規的單模光纖，對入射光的偏振態不敏感。針對特殊的應用場，我司開發了保偏型磁光開關，以滿足特定的光偏振的要求。
無異動部件，使用壽命長
切換速度超快
極其穩定的鎖存模式
低功耗
一端出纖-易于繞纖
具有超常的可靠性和穩定
● 光路切換
● 多路信號復用
● 激光雷達
● 測試測量
參數 | 單位 | 數值 | 備注 | |
單向 | 雙向 | |||
工作波段范圍 | nm | 1525~1565 | Other wavelengths available | |
插入損耗 | dB | 0.8(Typ.); 1.1 (Max.) | 1.0(Typ.); 1.4(Max.) | Add 0.3dB for high-power version |
偏振消光比 | dB | >18 | ||
回波損耗 | dB | >40 | >30 | |
串音 | dB | >40 | >35 | Typical >50dB |
重復性 | dB | +/- 0.01 | ||
持久性 | Cycle | > 100 Billions | ||
開關速度 | μs | Regular (200~400); Ultra-fast (10~30) | Other speed optional | |
Switching Type | N/A | Latching | Need power only during switching | |
操作溫度 | deg | -5~70 | ||
存儲溫度 | deg | -40~85 | ||
Max. 光功率 | mW | 500 | Refer to hi-power version for higher power handling requirement | |
光纖類型 | NA | Panda PM fiber | Customizable | |
尺寸( L×W×H ) | mm | 39 × 9.0 × 9.5 | ||
^所有指標均為無接頭指標，僅在以上波長，偏振和溫度范圍內確保有效。
*若指標有變恕不另行通知。
***for high-power version: 5W for CW laser, 70oW of peak power for ns-scale脈沖激光

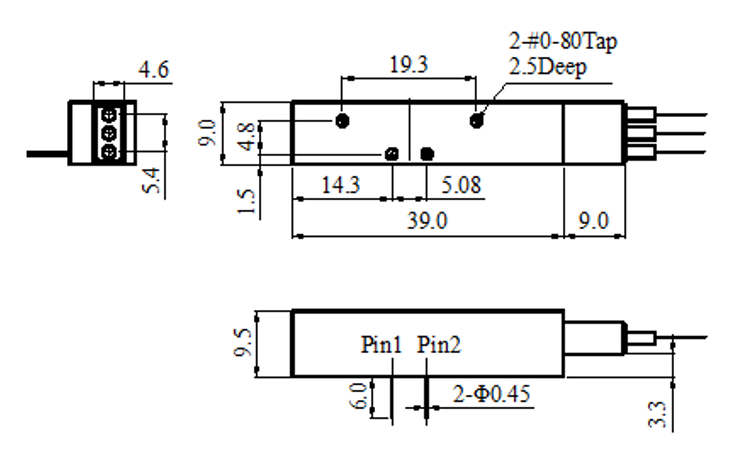

尺寸規模圖

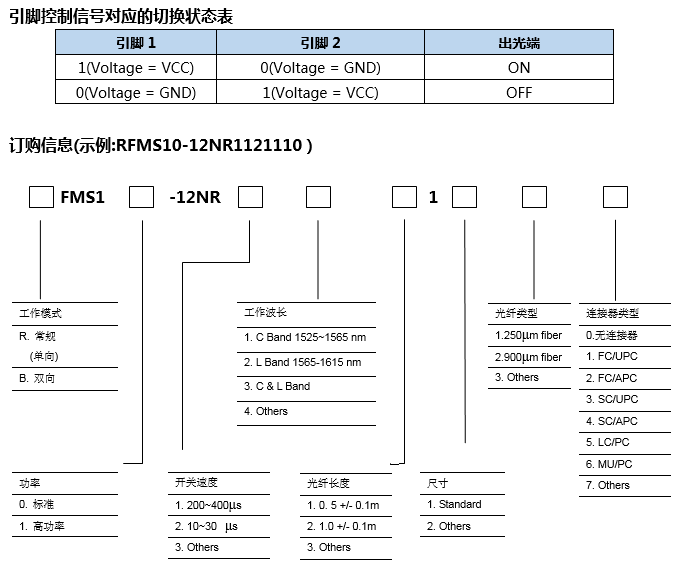

電路規格
參數 | 數值 | 單位 | |
常規 | 超快 | ||
Switching Speed | 200~400 | 10~30 | μs |
Switching Voltage (VCC) | 5 (+/-5%) | 6.0~7.0 | V |
Switching Current | < 100 | < 350 | mA |
Driving Mode | Voltage or Pulse Driving | Pulse Driving | NA |
Pulse Width | >1000 | >20 | μs |
Claim Frequency | <800 | < 3000 | Hz |
備注：
備注：選用我司電路板，需額外付費
高速開關建議采用我司電路板。
為防止損壞高速開關，建議當供電電壓在 6.5~7.5V 時，檸電流限制在 800mA 以內
