| 貨號 | 操作 | 名稱 | 描述 | ||
|---|---|---|---|---|---|
|
E80100226 | Mark標記型熱穩定標準具 1525-1565nm [PDF] | 波長范圍：1525 ~ 1565nm； 通道間隔：100GHz； 熱穩定性：≤ ±0.8GHz； |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 價格 |
|---|---|---|---|---|
|
|

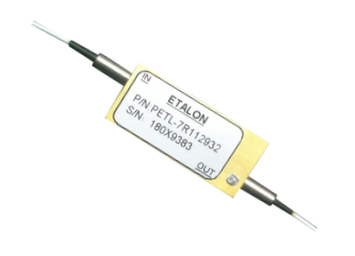

Mark標記型熱穩定標準具 1525-1565nm [PDF] |
E80100226
|
波長范圍：1525 ~ 1565nm； 通道間隔：100GHz； 熱穩定性：≤ ±0.8GHz； |
聯系客服或
提交詢價單 |
筱曉光子的Mark-ID光電熱穩定濾波器基于先進的ETALON技術， 同時運用不一樣的光學及機械設計，同時采用先進的封裝技術,保證該款濾波器的波長在極端環境條件下的穩定性,包括溫度和濕度。我們擁有不一樣的**技術，用以保證該濾波器在所有環境下波長的目標精度在ITU + / -1.25GHz以內可供選擇。這款對準ITU過濾器可用于波分復用(WDM)系統信道監測和波長鎖定。我們還有特殊的技術可供顧客選擇特定波長對應精度。
此熱穩定濾波器模塊能鎖定1個或多個連續毗鄰的波長峰，從而形成一個固定的波長標記。這種波長標記有助于幫助客戶端的掃描系統斷定出其在波長范圍中的具體位置。
此種濾波器不一樣的設計可以保證標準具精細度、通道間距和工作波長擁有較寬的選擇范圍。面向客戶設計的熱穩定濾波器可以很好的兼容于多種光譜應用，包括電信、波長參考和校準及光纖傳感系統,測試計量、激光波長穩定控制。
產品特性
● 基于先進的Etalon技術
● 波長穩定
● 封裝緊密
產品應用
● FBG傳感系統
● 系統監控
● 測試測量
● 儀器儀表
技術規格
指標 | 單位 | 參數 | 備注 | |
波長范圍 | nm | 1525 ~ 1565 | 可定制 | |
插入損耗 | dB | Typ1.0, Max2.5 | ||
偏振相關損耗 | dB | 0.1 | ||
偏振相關精度 | GHz | +/- 0.1 | ||
通道間隔 | GHz | 100 | ||
熱穩定性 | GHz | ≤ +/- 0.8 (Standard) | 整個溫度范圍內 | |
精細度 | 7 | 14 | ||
透射帶寬@3dB | GHz | ≤ 16 | ≤ 9 | |
對比度 | dB | ≥ 13 | ≥ 18 | |
標記通道 (mark點) | C34(1550.116) | 可選其他波長 | ||
回波損耗 | dB | ≥ 20 | 可依據客戶要求制作 | |
Max. 光功率 | mW | 500 | ||
工作溫度 | ℃ | -5 ~ 70 | 可制定更寬溫度范圍 | |
存儲溫度 | ℃ | -40 ~ 85 | ||
尺寸(長×寬×高) | mm | 35× 15× 11 | ||
光纖類型 | N/A | SMF-28e+ with 900μm fiber | ||
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。

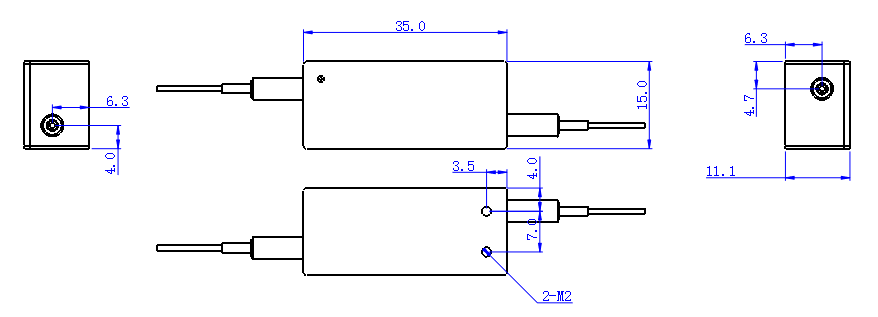

尺寸規格圖 (mm)

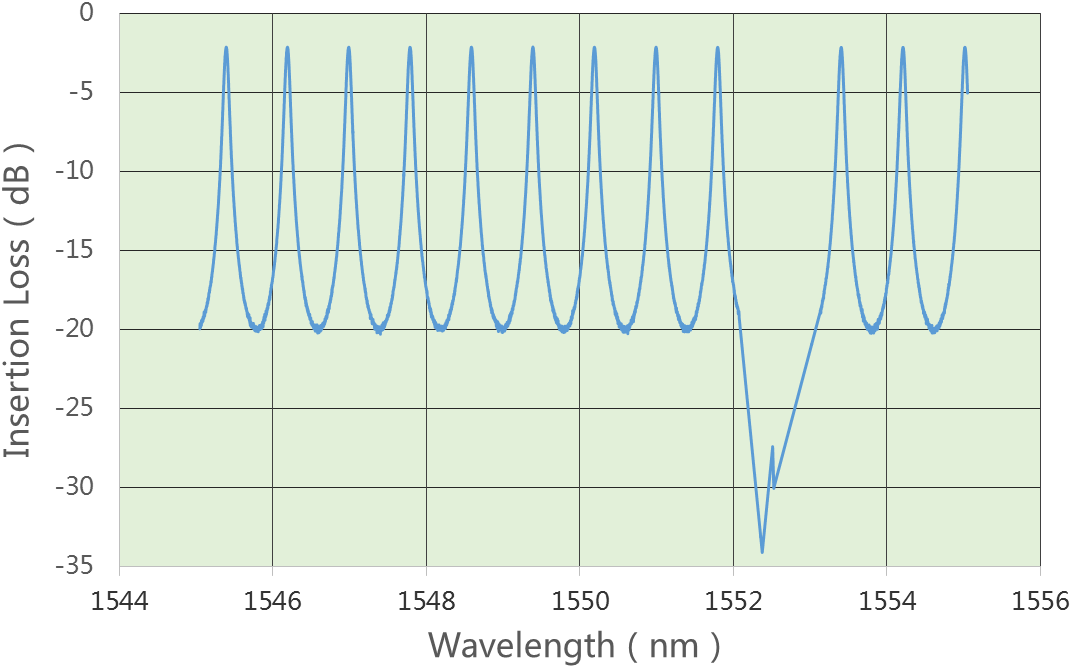

光譜圖

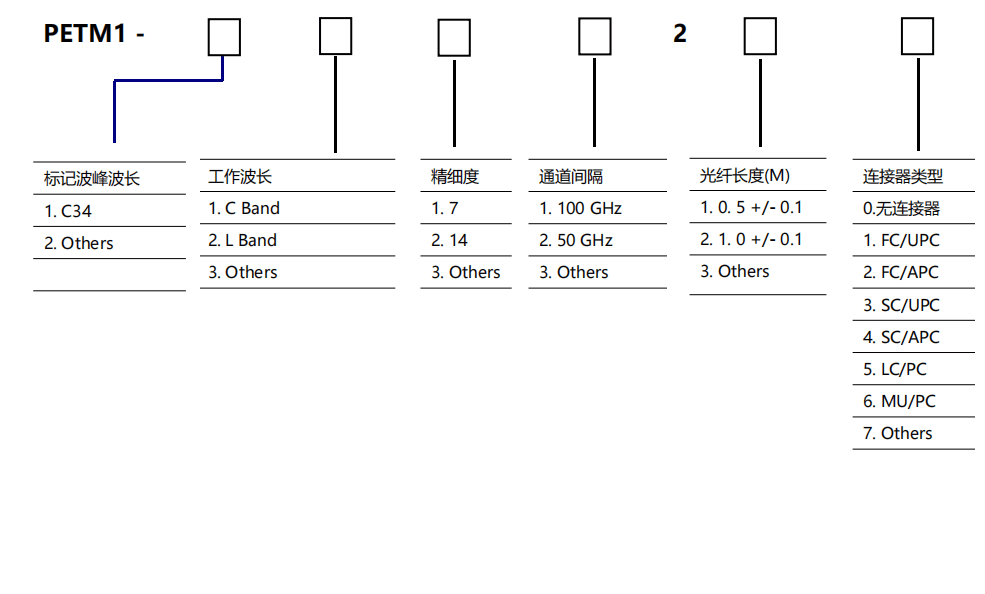

訂購信息(示例:PETM1-1111212）
