筱曉光子的的光隔離器產品在任意偏振態下均可保持優良的返程光隔離的性能，它具有低損耗，高隔離度，高回損，低偏振相關損耗，低偏振模式色散，寬工作波段和工作溫度范圍，光路無膠等性能為通信網絡低成本的解決方案提供了可能性，該系列產品可用于摻餌放大器，波分復用系統，光纖光學設備和激光器中。
● 工作波長范圍寬 & 工作溫度范圍廣
● 低插入損耗 & 高隔離度
● 偏振相關損耗及偏振模色散小
● 光路無膠
● 具有非常高的可靠性和穩定性
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
參數 | 單位 | 參數值 | 備注 |
中心波長 | nm | 2000 | 其他波長可以定制 |
插入損耗 | dB | ≤0.6 | 2004nm,3mw,DFB |
隔離度 | dB | ≥16單級 | @25攝氏度 |
≥46 dB雙級 | |||
隔離度 | dB | ≥20 | 全溫：-40-+75℃ |
偏振相關損耗 | dB | ≤0.1dB | |
光纖類型 | N/A | Nufern SM1950 | 其他光纖類型可選 |
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波損耗（進光/出光） | dB | ＞60/55dB | |
Max. 操作功率 | mW | 500 | |
工作溫度 | ℃ | -5-70℃ | |
存儲溫度 | ℃ | -40-85℃ | |
測試光源 | 2004nm LD-PD臺式光源 | ||
封裝尺寸 | 如下圖 |
備注：
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知

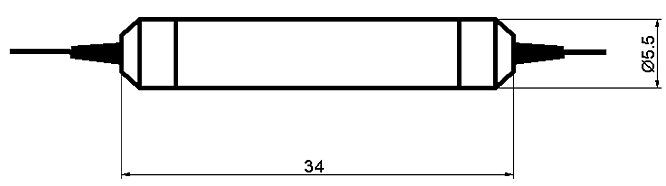

標準尺寸光纖隔離器

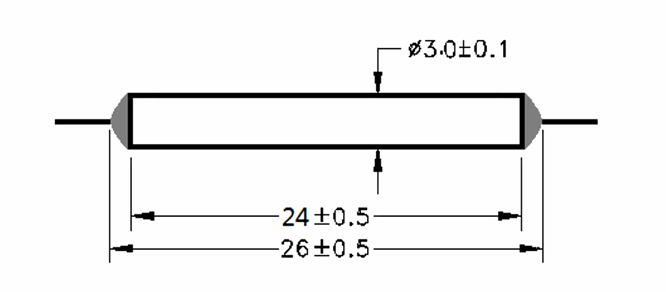

Mini光纖隔離器
NIR-ISO- W□□□□-S○-P▽-☆-△-XX
W□□□□：Wavelength
0980:980nm
0850:850nm
*****
1064:1064nm
1310:1310nm
1550:1550nm
2000:2000nm
S○：Stage Numbers
11:單級隔離器
22: 雙級隔離器
P▽： Package
1: Standard
2：Mini
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SM1950+ FC/APC
SP=SM1950+ FC/PC
PA=PM1950 Fiber+ FC/APC
PP=PM1950Fiber+ FC/PC
