Gecko-45-HSS高達45,000 RPM - 12KHz掃描速率
Gecko系列多邊形掃描儀(High Speed Scanner 多面掃描轉鏡)非常緊湊和高效，通過將高精度多邊形集成在精密掃描電機上直接集成到小型化控制器上。
Gecko-45-HSS是標準型號。尺寸小，掃描速率高，具有16個面窄掃描角度，使其成為顯微鏡，生物醫學和其他高速光柵掃描應用的理想選擇。多邊形掃描儀產生快速的線性掃描，其速度可以>10倍振鏡速度。
需要多邊形速度但不熟悉如何實現多邊形掃描技術?精密激光掃描提供的工具，以幫助您快速實現多邊形掃描儀。這包括:
開始掃描檢測
將激光同步到多邊形
將檢流計或載物臺和激光同步到多邊形
標準型號的交貨時間短，價格低!根據體積要求，將考慮定制面數和涂層。
GeckoTM 45-HSS 說明
面（Facets) | 16 |
內徑 | 40mm |
鏡面厚度 | 6mm |
面通光孔徑 | 7 x 4.5 mm |
涂層 | 保護鋁 |
速度 | 25,000-45,000RPM |
掃描速率 | 6.67KHz 到 12.0 KHz |
掃描角度 | 掃描角度高達≈25度(取決于光斑大小和光束進給角度) |
速度控制 | TTL外部頻率參考 |
旋轉（Rotation) | 從多邊形側面看的CW |
面平面度 | λ/4 @ 633 nm per inch |
表面粗糙度 | < 50? RMS |
表面質量 | 60/40 |
動態軌跡 | < 60 arc sec |
面與面（Facet-Facet) | < 30 arc sec |
抖動 | < 0.03% |
速度穩定性 | < 0.03% |
軸承 | 空氣軸承 |
工作姿態 | 軸垂直，鏡面向上 |
電源電壓 | 24 VDC +/- 10% |
Max. 電流 | 2.0A啟動(1.0A運行) |
加速時間 | < 30sec |
控制器電源- i /O電纜 | 500 mm |
啟動/停止控制 | TTL |
速度同步信號 | TTL開路采集器 |
船舶/存儲 | -20℃至+60℃，5-95% RH |
工作 | 10℃至55℃, 10-90% RH |
可選啟動掃描檢測

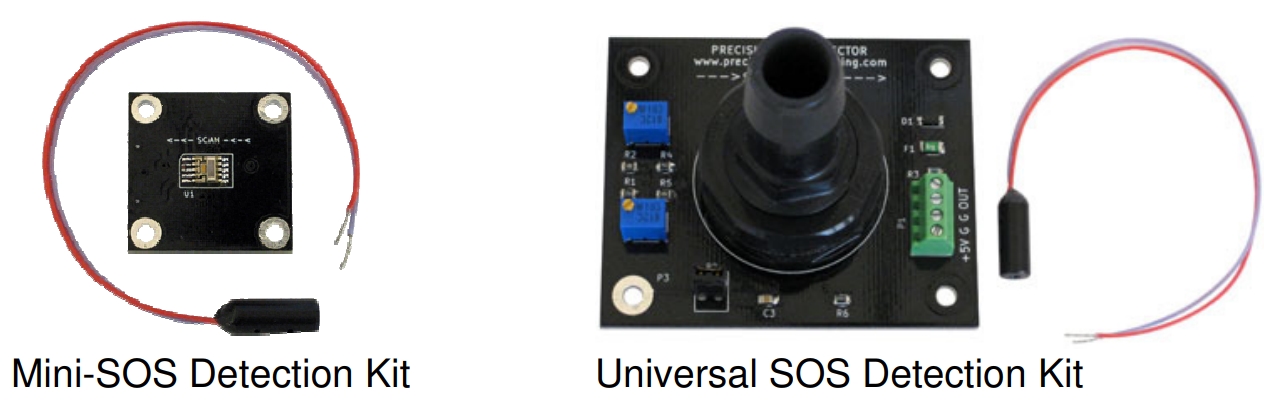

需要SOS檢測器來實現與任何多邊形掃描儀的精確線對線配準。它用于將連續波或脈沖激光同步到掃描儀。（Galvo掃描儀需要jue對編碼器，多邊形掃描儀需要掃描開始檢測。）迷你SOS檢測套件和通用SOS檢測器如下所示
