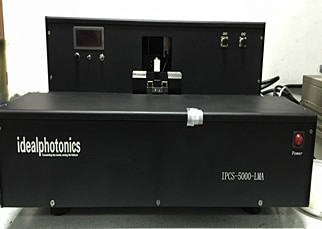

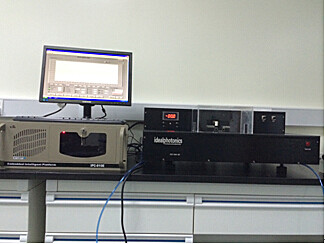

IPCS-5000-S型全功能光纖拉錐系統是加拿大Idealphotonics與UBC聯合研制開發的一種集成了光學、電子學、精密機械、計算機等多項技術及制作、檢測、控制等多項功能于一體的高度自動化生產系統。該機器除了提供普通光纖拉錐機的功能外，還可以根據客戶的研究要求升級為保偏光纖拉錐機，大芯徑多模光纖拉錐機，錐型光纖拉伸系統等，是你從事光纖分路器、波分復用器通訊市場開發，光纖傳感器和光纖激光器，生物醫療，激光微納米研究等核心器件開發的有力平臺。
(可額外選購 1310/1550 nm 雙波長臺式檢測光源 (1 mW)，2um 臺式檢測光源；探測器擴展型InGaAs 1100-2400 nm；)
工作原理
光纖拉錐系統采用真空吸附方式和特制夾具配合一起將兩根或多根光纖定位并夾緊在光學平臺上，并以一定的方式使除去涂覆層的兩根或多根裸纖旋轉，對軸（僅指保偏光纖）靠攏，在氫氧焰下加熱熔融，同時以一定的速度向兩邊拉伸，最終在加熱區形成雙錐體形式的特殊波導結構，從而實現制作各種光纖耦合器件和光纖錐體的目的。
拉錐機特點
(A)軟件特點:
◆ 全英文智能UBC團隊開發的軟件，可根據客戶具體實驗要求對參數優化
◆ 可以根據需要拉伸的長度和錐體形狀的不同來設定火頭掃描的幅度。
◆ 根據拉伸長度和拉錐溫度的變化來改變拉伸速度。
◆ 可以根據拉伸長度和拉伸速度的不同變化氫氣氧氣的流量
◆ 智能能化軟件存儲記憶功能便于用戶調用最優生產數據

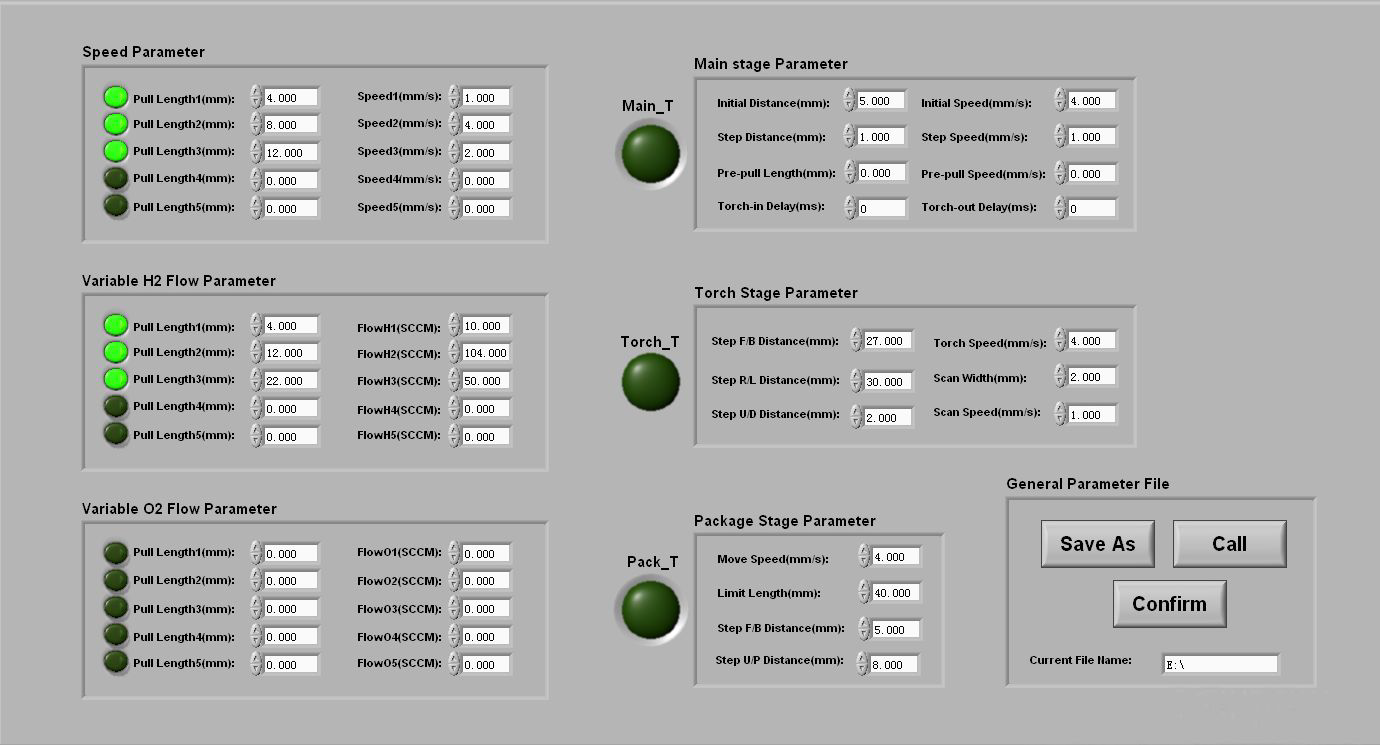

軟件界面GUI
(B)硬件特點（根據所開發器件的差別，選擇不同的硬件設計）
◆ 系統采用外氫內氧混合火頭，改善原有的上下加氧氣帶來的溫度不穩定問題，提高加熱溫度和加熱均勻性
◆ 采用擴展型InGaAs探測器，便于客戶對2um器件研發生產
◆ 采用日本的滑線導軌+ 精密的滾珠絲桿，確保Max. 的單邊拉伸范圍40mm
◆ 采用美國Alicat氣流量計，驅動器，確保了拉伸過程中火焰溫度的穩定性
◆ 可以根據使用的光纖芯徑，設計特殊的夾具
◆ 根據所開發器件工作波長，選用不同的探測器
◆ 根據使用的光纖芯徑，選擇合適量程的流量計
◆ 采用臺灣的滑線導軌+ 精密的滾珠絲桿，確保Max. 的加熱溫長
◆ 根據光纖拉錐要求，設計不同的火頭及固定方式
◆ 在定制光纖拉伸平臺的基礎上，開放普通光纖拉錐功能，實現“一機多功能開放系統”
◆ CCD 視覺系統（可選），輔助觀測光纖對軸/ 拉錐的過程
(C)與通用的機器相比（如下圖所示）
普通光纖熔融拉錐機 Idealphotonics光纖熔融拉錐機
◆ 拉絲處理外殼，具有好的工業質感。
◆ 比普通機器長1/3 距離工作機臺，確保機器二次升級的方便性
◆ 內配精密的滾珠絲桿（螺距2mm），保證機臺軸向拉伸精度和穩定的運動速度。
◆ 除了拉錐平臺制造外，在特種光纖，封裝材料和成品檢測儀器的選擇上，能為用戶提供真正的“一籃子”服務
主要器件指標
A.普通單模光纖耦合器
工作波長 | 1310 nm, 1550 nm, 1310/1550 nm |
附加損耗 | <0.2 dB |
插入損耗 | <3.2 dB |
帶寬 | +/-20 nm, +/-40 nm |
分光比 | 1—99% , Error: ±2% |
封裝尺寸 | 30-40 mm |
固化方式 | 熱固化膠 |
標準50/12.5um, 60/125um 多模光纖器件，WDM 都可通用 | |
B.保偏光纖耦合器
工作波長 | 1310 nm, 1550 nm |
消光比 | ≥ 20dB 部分可達25dB |
附加損耗 | 0.2-0.5dB （國產或進口Panda 保偏匹配型光纖） |
封裝尺寸 | 30-40 mm |
分光比 | 50：50±5%（分光比可任意設定） |
器件結構 | 1x2, 2x2 and 1x3 |
固化方式 | 熱固化膠 |
使用光纖 | 125/250um, 80/165um Panda PM fiber ( 特殊夾具) |
C. N x M 大芯徑多模光纖合束器
N | 2,3.4……7 或者(N+1) |
光纖芯徑 | 50 um, 100 um, 200 um, 400 um, 600 um…. |
光纖 | N.A 0.11, 0.22, 0.37, 0.48 |
器件承載功率 | W 級 |
根據光纖芯徑粗細，提高流量計范圍，設計光纖夾具尺寸。 | |
D.光纖單錐
單模光纖 | core: 9 um to 1 um, even less |
多模光纖 | core 400 um to 62.5 um, core 600 um to 200 um, even less |
拉錐機平臺指標
火焰加熱單元 | |
火焰軸向擺幅 | 0-21 mm |
移動速率 | 0-4 mm/s 連續可調 |
燃燒氣體 | Hydrogen ( or Oxygen) |
氫氣流量 | 0-500 SCCM |
氧氣流量 | 0-400 SCCM |
| 光學元器件部分 | |
探測器 | 擴展型InGaAs: 1100-2400 nm |
可選 | Si : 400-1000 nm, Ge:1000-1800 nm |
光源 | 可選:1310/1550 nm 雙波長臺式檢測光源 (1 mW)，2um 臺式檢測光源（2um附近器件研發） |
紫外探測器可選 | UV燈可選，客戶需要研究制造UV波段的器件. |
主機 | |
拉錐平臺拉伸精度 | 0.15 μm |
拉錐平臺拉伸速度 | 0.15—12000 μm/s |
拉錐平臺Max. 拉伸距離 | 55 mm |
可夾持光纖 | 0.1—0.5 mm |
夾具間的Min. 間距 | 30mm |
工作臺外形及尺寸 | 21.65” x 16” x 9.65” (550 x 405 x 245mm) |
重量 | 70lb (31.5kg) Approx. |
供電 | 100-240V, 50/60Hz, 150Watt |
錐形光纖測試效果

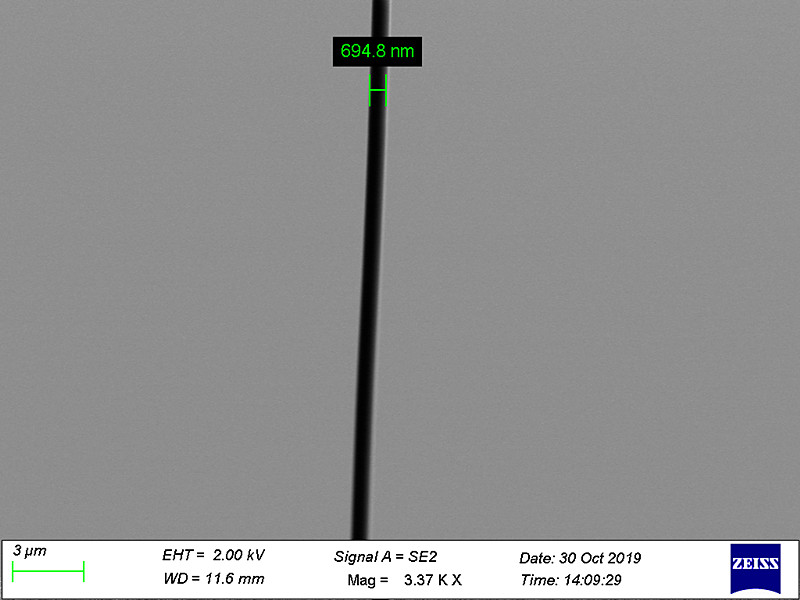

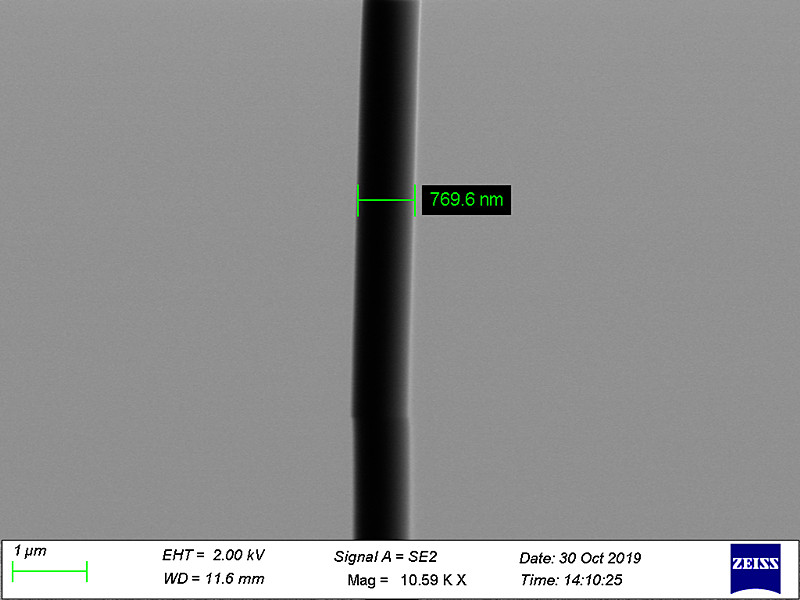

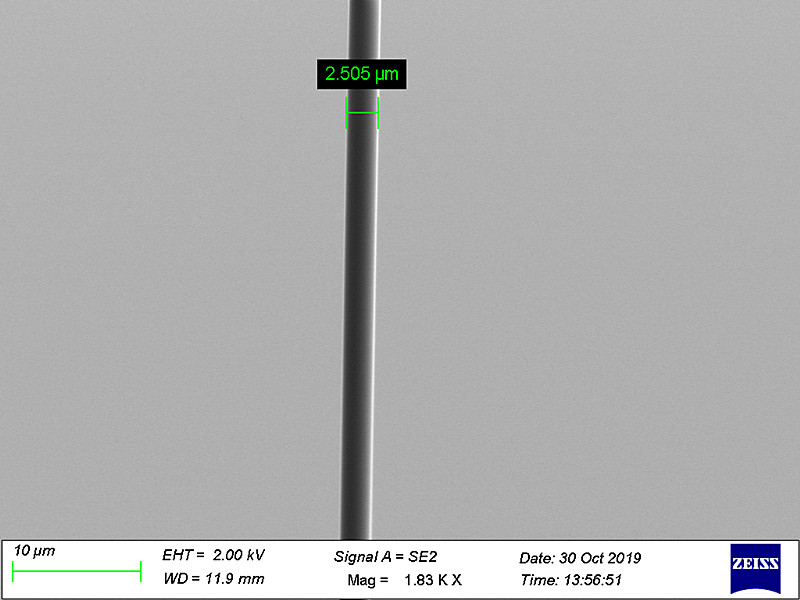

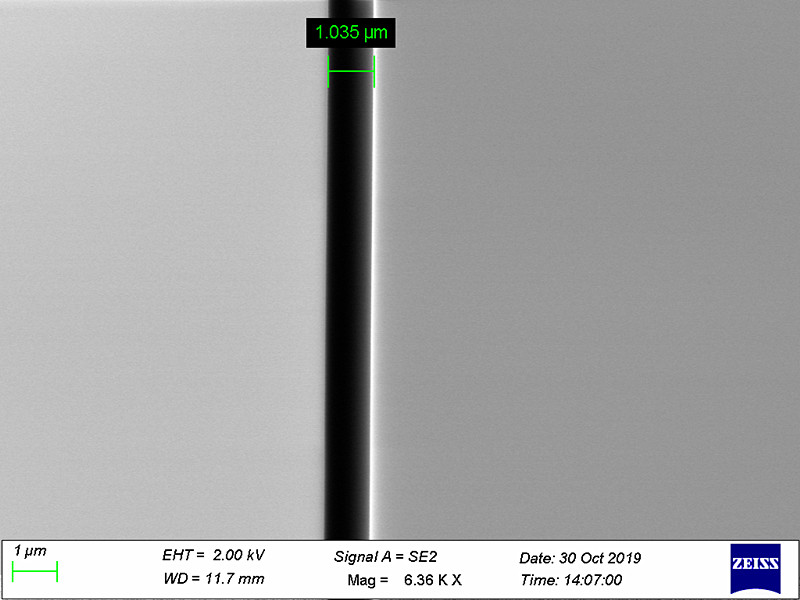

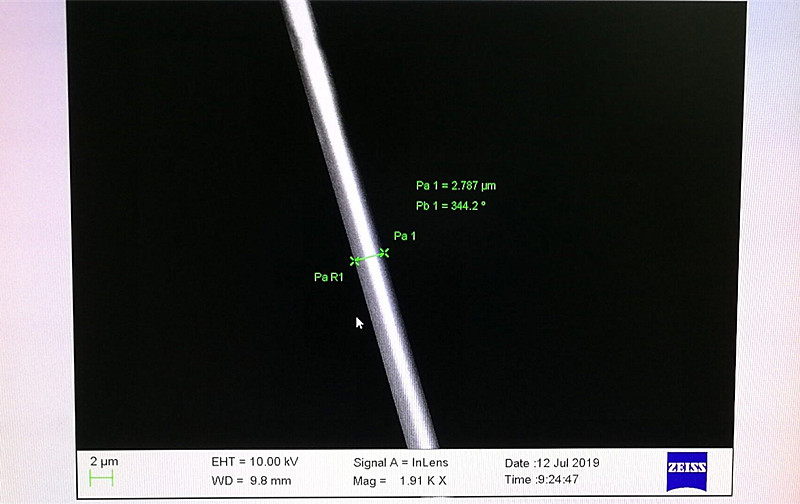

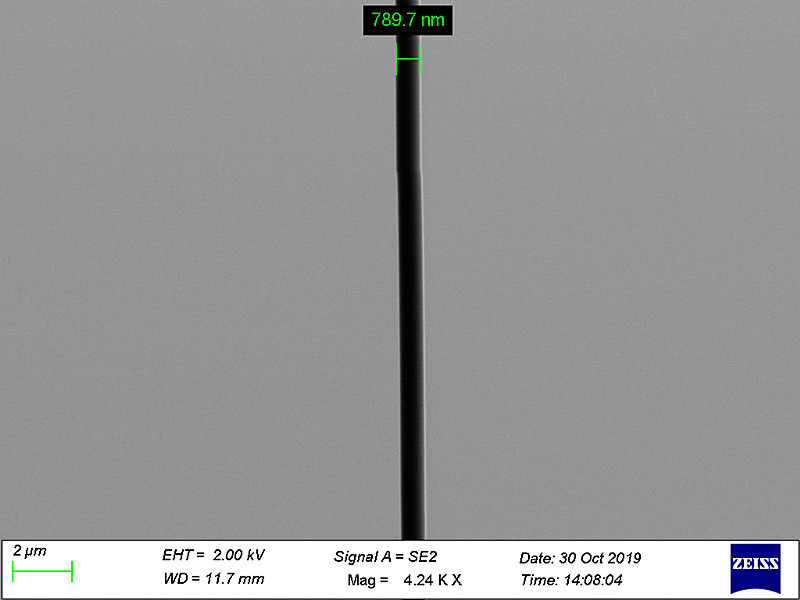

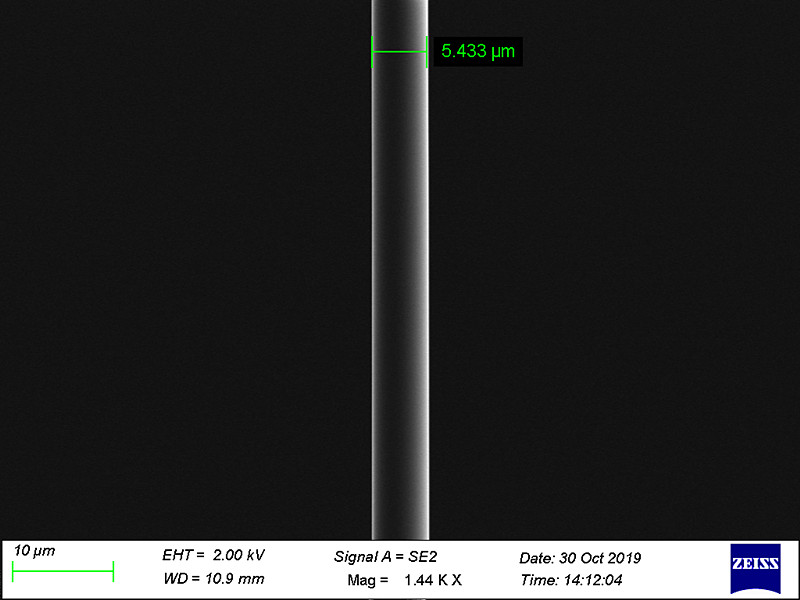

電力顯微鏡實測微米級光纖數據：

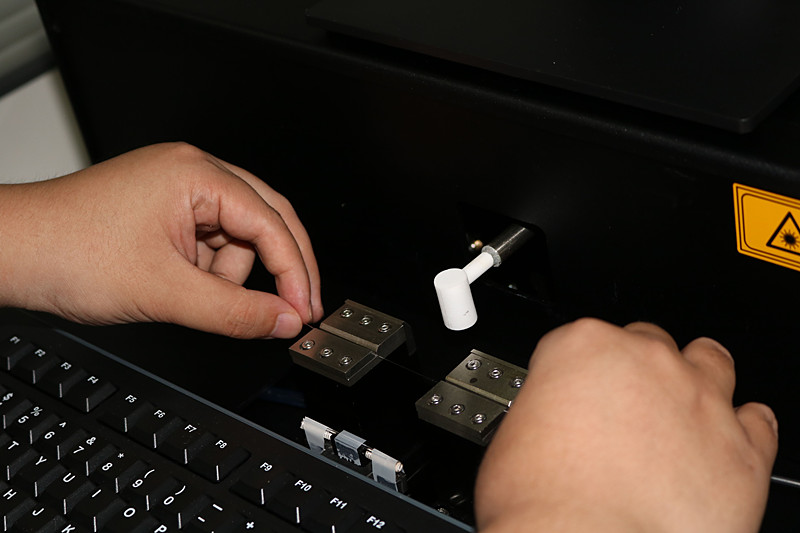

如何放置拉錐光纖
Idealphotonics光纖熔融拉錐系統海內外典型用戶表
型????? 號 | 用????? 戶 | 應???? 用 |
IPCS-5000-B | 中國科學院西安光學精密機械與物理研究所 | 光纖激光器 |
IPCS-5000-B | 中國科學院光電研究院 | 光纖激光器 |
IPCS-5000-B | 中國科學院福建物質結構研究所 | 光纖激光器 |
IPCS-5000-B | 中國工程物理研究院(綿陽九院) | 光纖激光器 |
IPCS-5000-P | 中船707研究所 | 光纖傳感 |
IPCS-5000-B | 電子科技大學 | 光纖傳感 |
IPCS-5000-B | 南京大學 | 光纖激光器 |
IPCS-5000-B | 南京諾派激光技術有限公司 | 光纖傳感(2um) |
IPCS-5000-B | 中北大學 | 光纖傳感 |
IPCS-5000-ST | 中國電子科技集團第四十四研究所 | 光纖激光器 |
IPCS-5000-ST | 北京大學 | 光纖傳感 |
IPCS-5000-P | 上海大學 | 光纖傳感 |
IPCS-5000-ST | 解放軍某工程學院 | 光纖傳感 |
IPCS-5000-ST | 解放軍總參54所 | 光纖傳感 |
IPCS-5000-P | 哈爾濱工程大學 | 光纖傳感 |
IPCS-5000-ST | 江蘇大學 | 光纖通信 |
IPCS-5000-ST | 重慶郵電學院 | 光纖傳感 |
IPCS-5000-ST | 燕山大學 | 光纖傳感 |
IPCS-5000-ST | 西北工業大學 | 光纖傳感 |
IPCS-5000-ST | 國防科技大學 | 光纖傳感 |
IPCS-5000-ST | 吉林大學 | 光纖傳感 |
IPCS-5000-ST | 西北工業大學 | 光纖通信 |
IPCS-5000-ST | 中航光電科技股份有限公司 | 光纖通信 |
IPCS-5000-ST | 太原理工大學 | 光纖傳感 |
IPCS-5000-ST | 南京理工大學 | 光纖傳感 |
IPCS-5000-ST | 精治光電通訊技術（上海）有限公司 | 光纖通信 |
IPCS-5000-P | 光庫通訊(珠海)有限公司 | 光纖通信 |
IPCS-5000-P | 東源光電有限公司 | 光纖通信 |
IPCS-5000-ST | 上海光曦技術有限公司 | 光纖通信 ? |
IPCS-5000-ST | Evanescent Optics inc | 光纖通信 ? |
IPCS-5000-B | Gouldfo inc | 光纖傳感 |
IPCS-5000-B | Nestgroup(India) | 光纖傳感 |
IPCS-5000-B | University of British Columbia (Austrian) | 光纖傳感 |
IPCS-5000-B | OPTEL (Russian) | 光纖傳感 |
IPCS-5000-B | Bilkent University (Turkey) | 光纖傳感 |
IPCS-5000-P | AERO（Pakistain） | 光纖傳感 |
IPCS-5000-ST | GF MICRO OPTICS,INC（PHILIPPINES） | 光纖通信 |
IPCS-5000-P | University of Oxford | 光纖通信 |
IPCS-5000-P | Harward University | 光纖傳感 |
