筱曉光子的模塊式激光控制基于先進微處理器的控制系統，結合高精度的ATC和ACC(APC)控制電路實現了激光器高穩定地輸出，同時保證了光源在操控上的快捷和直觀。我們也可以根據用戶的要求提供相應的通信接口及控制軟件，實現計算機控制。本光源采用一鍵恢復功能（Run/Stop按鈕），可以有效幫助客戶回到先前工作狀態。
這是一款功能高度集成的模塊系統光源，采用PC端軟件智能控制，客戶可以根據自己的需求設定需要工作的溫度以及電流。非常適合于實驗科學研究和生產測試。另外我們針對一些應用領域需要對激光器進行調制，我們外接了兩個調制端口，分別針對高頻與低頻更好滿足客戶一機多用的需求
產品特點
支持一鍵還原功能（無需重新開機預熱）
軟件遠程操控，智能化控制
輸出功率穩定，連續可調
結構緊湊小巧
高精度ACC和ATC控制電路
自帶高低調制帶寬BNC接口
產品應用
光纖傳輸系統，
光纖陀螺，
光纖傳感器，
光學相干層析成像，
測試光源
驅動參數
特性 | Min. | Max. | 單位 | 注釋 |
電源電壓 | 4.8 | 6.1 | VAC | 直流，建議使用穩壓電源 |
功率 | 0 | 10 | W | |
激光驅動電流 | 0 | 149 | mA | 跳線可選 |
378 | ||||
624 | ||||
電流分辨率（LSB） | Max電流/65536 | V | ||
響應頻率 | 0 | 25 | MHz | -3db |
溫度控制范圍 | -10 | 50 | ℃ | |
| 溫度分辨率 | 0.001 | ℃ | ||
| 溫度穩定性 | 0.002 | ℃ | 需要外殼散熱 | |
TEC輸出電流 | -1.5 | 1.5 | A | |
TEC輸出電壓 | -4.4 | +4.4 | V | |
模擬輸入 | 0 | 2.5 | V | |
激光器參數
參數 | 符號 | Min. | 典型 | Max. | 單位 |
中心波長 | λ | 1950 | nm | ||
光譜寬度 | Δλ | 50 | 60 | 70 | nm |
閾值電流 | Ith | 30 | 40 | mA | |
操作電流 | Iop | 200 | 300 | mA | |
輸出功率 | Pf | 3 | 5 | 10 | mW |
光纖類型 | SM1950 | ||||
操作電壓 | Vf | 1.8 | 2.5 | V | |
熱敏電阻 | RT | 9.5 | 10 | 10.5 | KΩ |
連接頭類型 | FC/APC | ||||
實驗室實測光電數據
Optical and Electrical Data | ||||||
No. | Parameter | Symbol | Unit | Testing result | Requirement | Condition |
1 | Threshold current 閾值電流 | Ith | mA | ≤80 | ||
2 | Bias at operation 操作時的偏置 | Io | mA | ≤230 | at 4.65mW power | |
3 | Bias voltage 偏置電壓 | Vf | V | ≤3 | ||
4 | Slope efficiency 坡度效率 | DE | mW/mA | 0.03 | 0.01-0.05 | |
5 | Operating temperature 工作溫度 | T | °C | 15-35 | ||
6 | Thermistor resist 熱敏電阻抗蝕劑 | R | Ohm | 10000 | 9500~10500 | |
7 | Wavelength 波長 | λc | nm | 1950±10 | ||
NOTE: Imax=230mA | ||||||
Laser Diode characteristic graph | Optical mapping and data | |||||

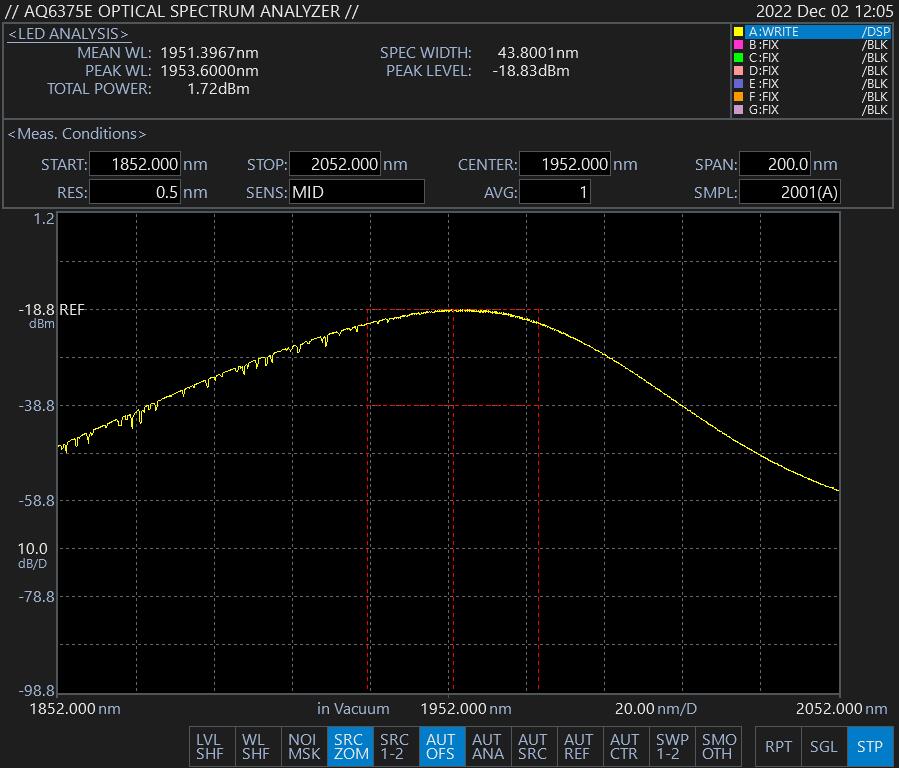

測試光譜圖

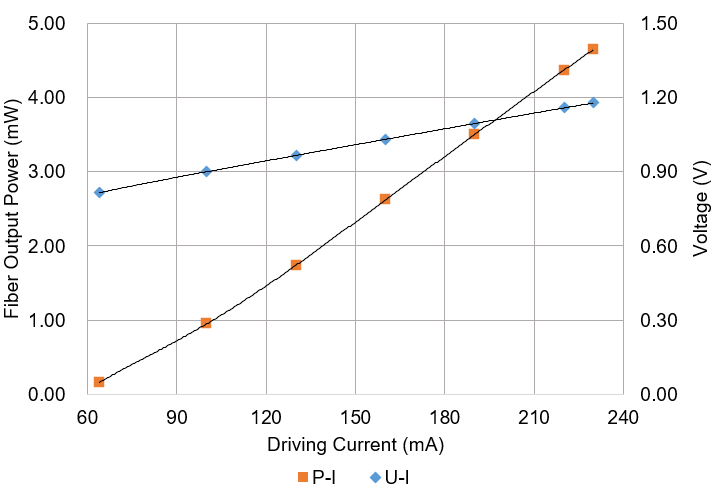

功率曲線圖

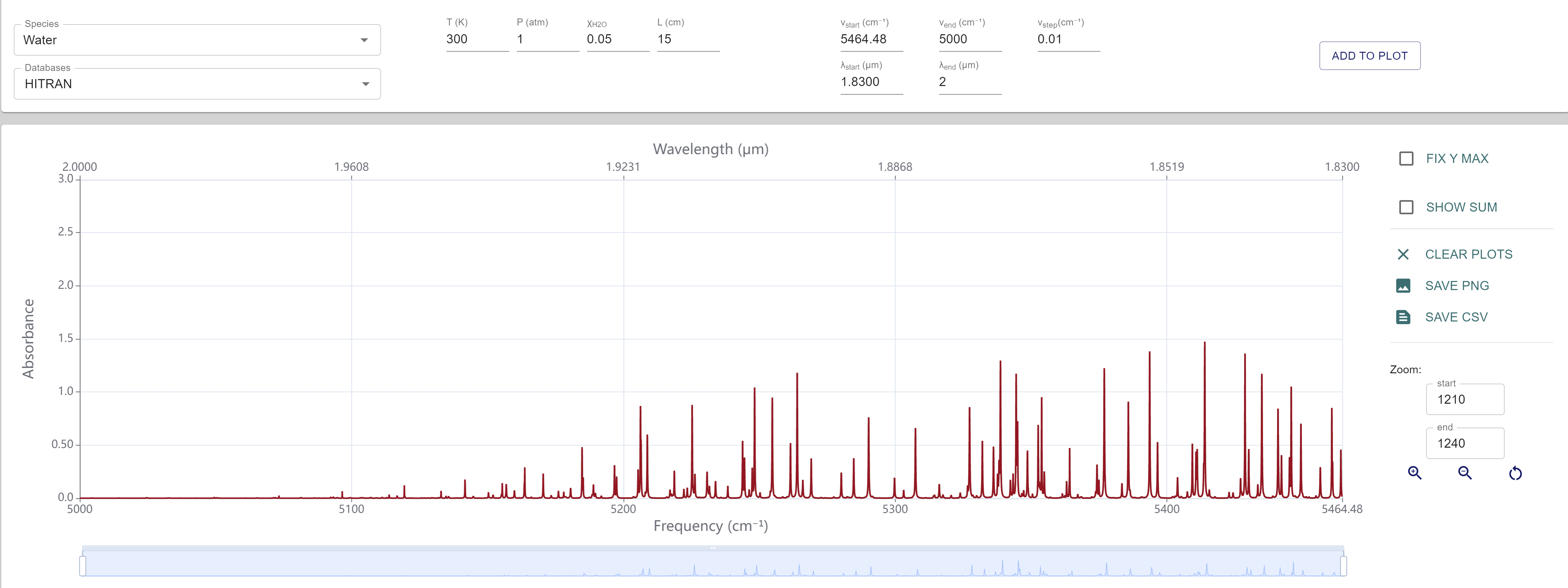

毛刺為水峰吸收，實際出射光譜平滑
![KDIERJ$QK_}4@}~]_I}KPFL.png](/Uploads/Editor/Picture/2022-12-02/638970e5835d0.png)

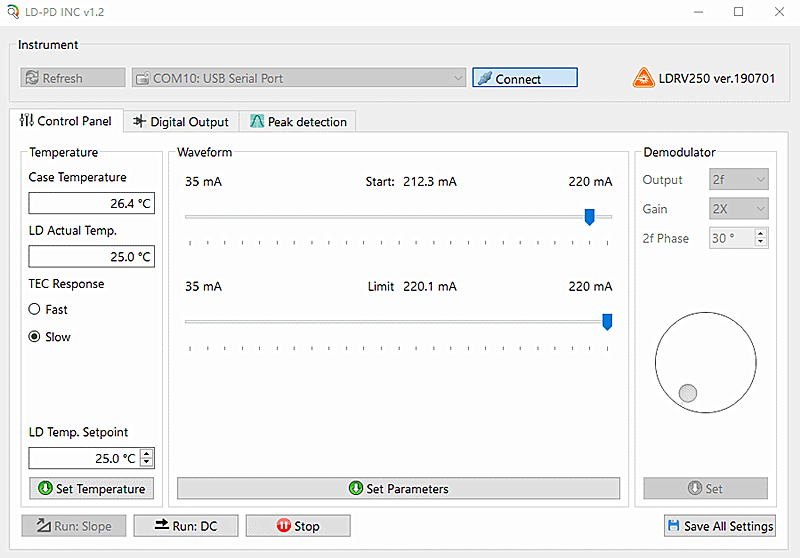

控制軟件界面

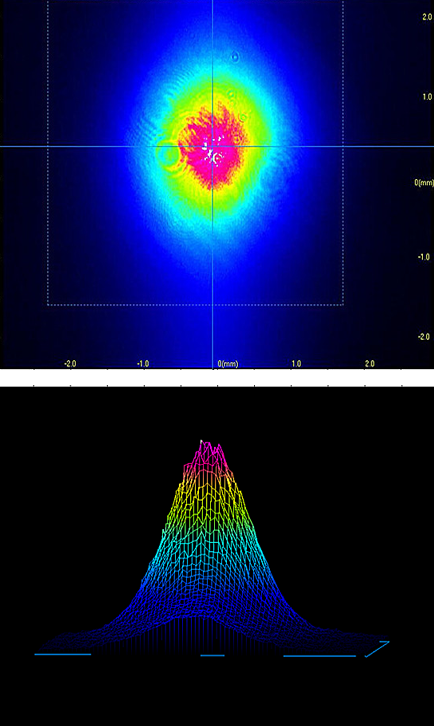

光束質量

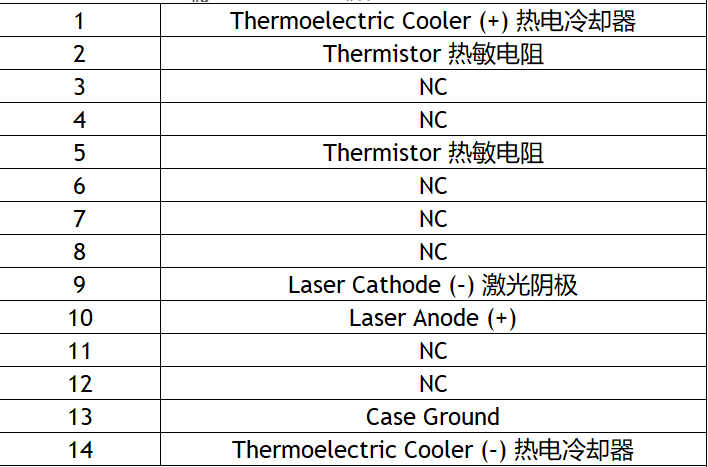

引腳定義
