1310 nm垂直腔面發射激光器（VCSEL）封裝在帶有單模光纖尾纖的緊湊同軸外殼中。VCSEL-1310-SM設計用于光纖傳感、激光發射器和光通信應用。它需要非常低的驅動電流，并且可以通過內置TEC實現溫度穩定。
產品特點：
電學和光學特性對溫度的依賴性較低
從OC-3到OC-48的數據速率
功耗低
產品應用：
長途（>2公里）接入網
城域網
千兆以太網
技術參數：
波長 | 1310nm±10nm |
波長調諧范圍 | 4 nm |
閾值電流 | 2 mA typ. |
線寬 | 0.1 nm |
正向電壓 | 3 V |
串聯電阻 | 100 Ω typ. |
輸出功率 | 0.5 mW typ. |
SMSR | 35 dB typ. |
上升下降時間 | 100 ps typ. |
監控電流 | 0.1 mA typ. |
調制帶寬 | 3 GHz typ. |
jue對Max. 值參數
參數 | 單位 | Min. | 典型 | Max. |
存儲溫度 | ℃ | -40 | 25 | 125 |
芯片溫度 | ℃ | +10 | 25 | 40 |
工作電流 | mA | 0 | 3.0 | 5.0 |
正向電壓 | V | 0.8 | 3.0 | 4.8 |
TEC 電流 | mA | -150 | - | +300 |
焊接溫度* | ℃ | 100 | 130 | 260 |
功耗 | mW | - | - | 5 |
(*TEC 溫度必須低于150°C)

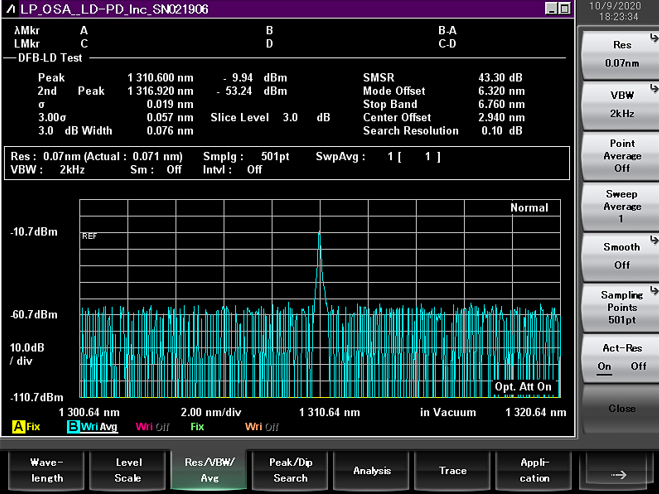

光譜圖

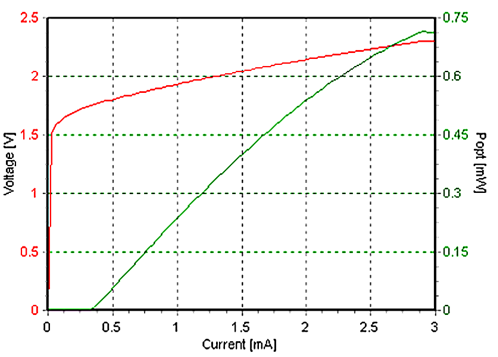

L-I 曲線(T@25°C)

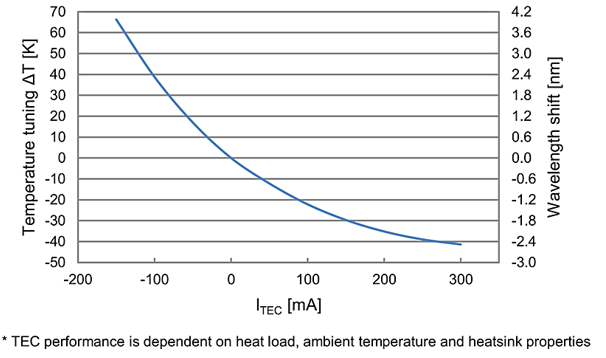

溫度/波長調諧曲線通過TEC電流

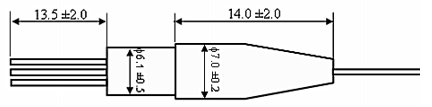

封裝類型：單位 (mm)

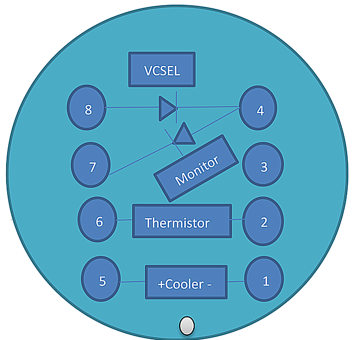

引腳定義
1 | Thermoelectric Cooler (-) | 5 | Thermoelectric Cooler (+) |
2 | Thermistor | 6 | Thermistor |
3 | N/C | 7 | PD Monitor Cathode (+) |
4 | VCSEL Cathode (–) / PD Monitor Anode (-) | 8 | VCSEL Anode (+) |
訂購信息：
PL-VCSEL-W□□□□-☆-A8▽-XXXX
□□□□: Wavelength
0760: 760nm
0795: 794.7nm
*****
1310: 1310nm
☆ : TEC
0: Without TEC
1: With TEC
▽: Wavelength Tolerance
1: ±10nm
XXXX: Package
CPSA=Coaxial Package with SM1310+ FC/APC
CPSP=Coaxial Package with SM1310+ FC/PC
CPPP=Coaxial Package with PM Fiber+ FC/PC
CPPA=Coaxial Package with PM Fiber+ FC/APC
