中紅外5米光程簡波寬帶氣室 2-12um

中紅外5米光程簡波寬帶氣室 2-12um
LD-PD簡波寬帶氣室主要針對紅外傅里葉等光譜技術應用。氣室結構采用簡波氣室結構,探測光為中遠紅外非相干光源,針對高溫和耐腐蝕需要,以方便被測氣體的測量,開發了主體和光學組件均采用經過防腐蝕處理的特殊金屬材料,可以在濕熱腐蝕氣體條件下長期穩定可靠工作,對包括SO2,NOX,VOCS,NH3,O2,CO,CO2,HCL,H2O等主要?dú)怏w成分做精確的測量和分析,在包括主要大氣污染物監測,燃燒煤煙氣排放監控,垃圾焚燒排放監控,化工園區污染物監測以及工業在線控制等領域有廣泛應用前景。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
H80060030  中紅外5米光程簡波寬帶氣室   [PDF] 波長范圍 2~12um;有效光程 5m;輸入最大光功率 500mW;插入損耗 ≤5dB;材質 316L;氣體口直徑 6mm;空間光接入    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

LD-PD簡波寬帶氣室主要針對紅外傅里葉等光譜技術應用。氣室結構采用簡波氣室結構,探測光為中遠紅外非相干光源,針對高溫和耐腐蝕需要,以方便被測氣體的測量,開發了主體和光學組件均采用經過防腐蝕處理的特殊金屬材料,可以在濕熱腐蝕氣體條件下長期穩定可靠工作,對包括SO2,NOX,VOCS,NH3,O2,CO,CO2,HCL,H2O等主要?dú)怏w成分做精確的測量和分析,在包括主要大氣污染物監測,燃燒煤煙氣排放監控,垃圾焚燒排放監控,化工園區污染物監測以及工業在線控制等領域有廣泛應用前景。

產品特點

● 簡波氣室結構,穩定,可靠

● 光程為5m,長光程,低噪聲

● 產品輸入光束的設計大小為φ9mm,

● 發散半角為6.54°,拉赫不變量為 1.07rad·mm

產品應用

● 中紅外TDLAS氣體測量系統

● 對大氣痕量氣體檢測

● 垃圾焚燒排放監控

● 化工廠污染物排放檢測

技術參數

中紅外5米光程簡波寬帶氣室產品參數

參數

技術規格

有效光程

5.2m

氣體容積

約為1.3L

外型尺寸

123mm×109mm×177mm

氣體接口

NPT 1/8管螺紋

插損

≤5dB

輸入最大光功率

500mW

可承受最高溫度

200℃---長時,250℃---瞬時

玻窗

BaF2

產品總重

約為2150g

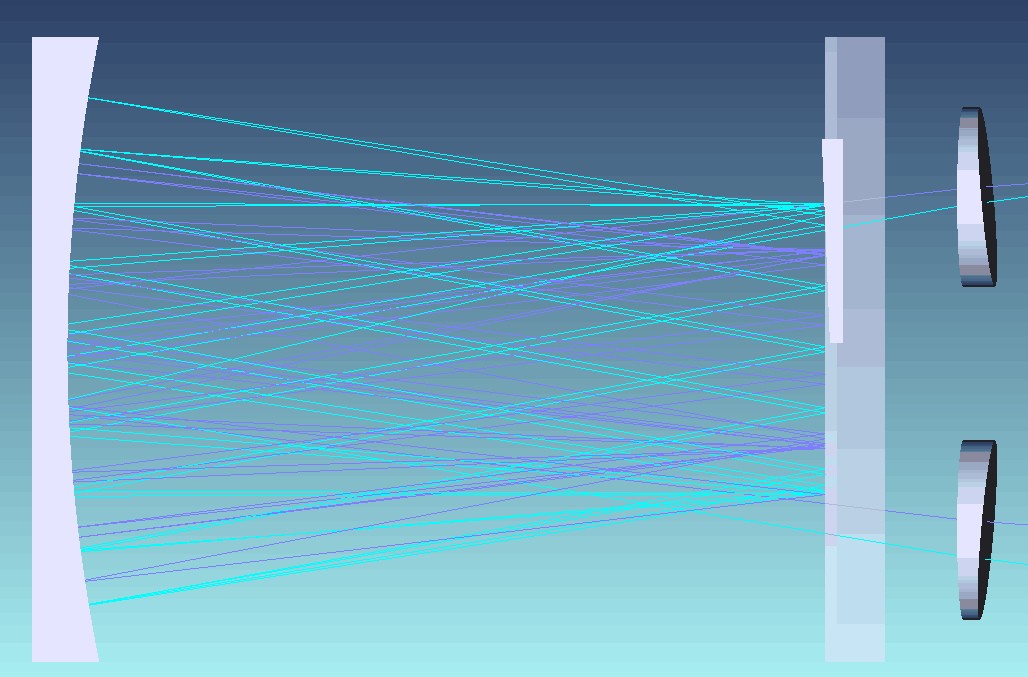

氣室光路走向圖



中紅外5米光程簡波寬帶氣室使用測試

使用7.4um DFB-QCL激光器,搭建TDLAS氣體吸收系統,用通過和不通過簡波氣室的對水吸收進行數值對比:

不通過氣室:

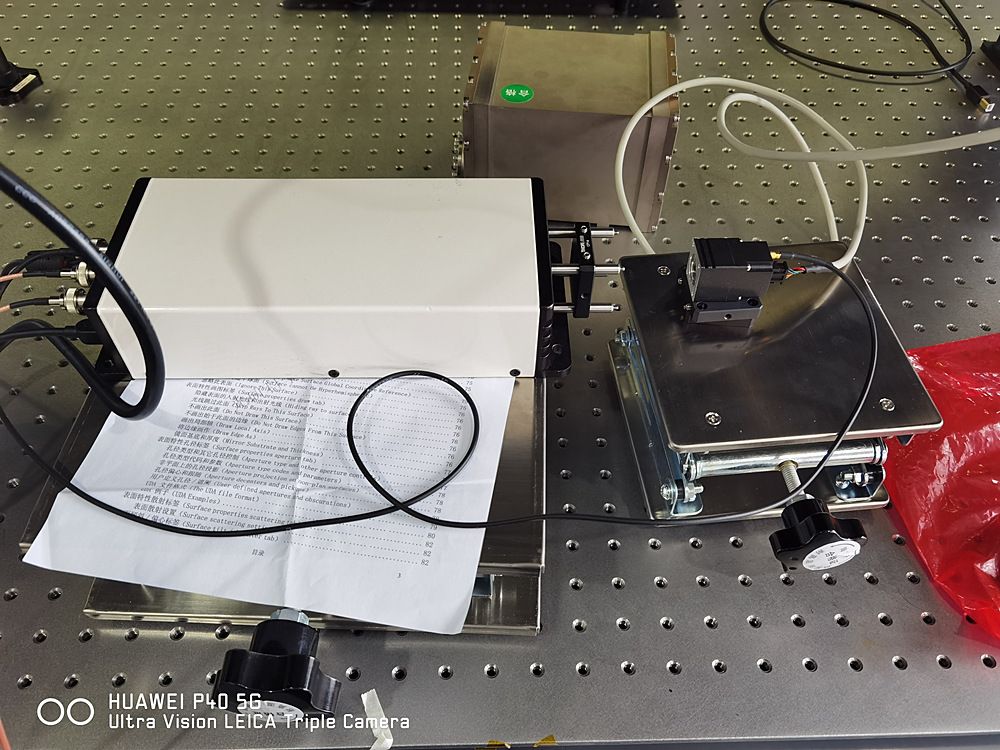

7.4um DFB-QCL激光器直接出光到探測器的搭建圖

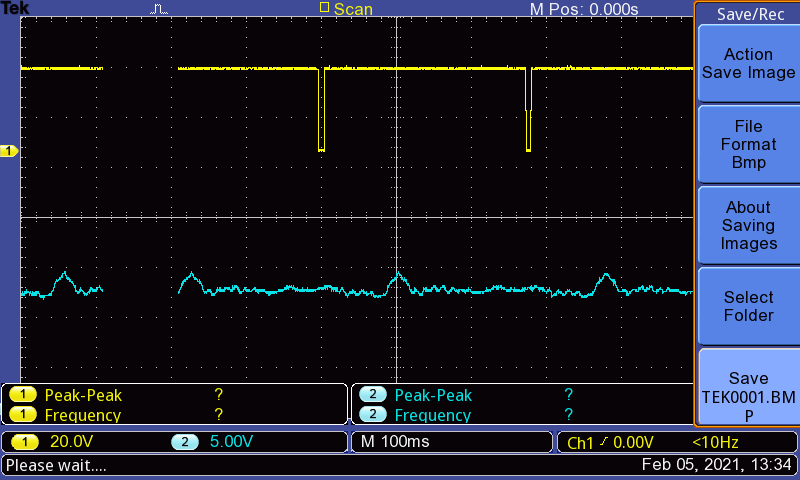

7.4umDFB-QCL激光器直接對水吸收測量幅值

通過簡波氣室:

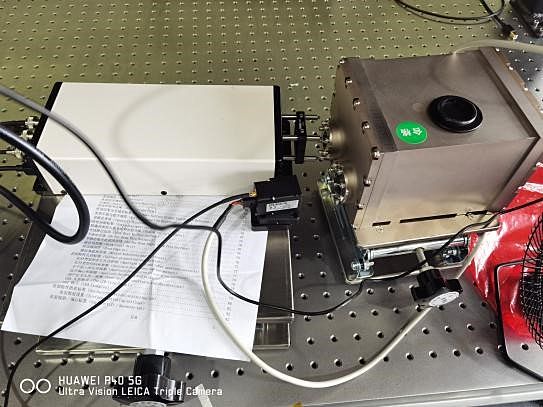

7.4um DFB-QCL激光器通過氣室到探測器的搭建圖

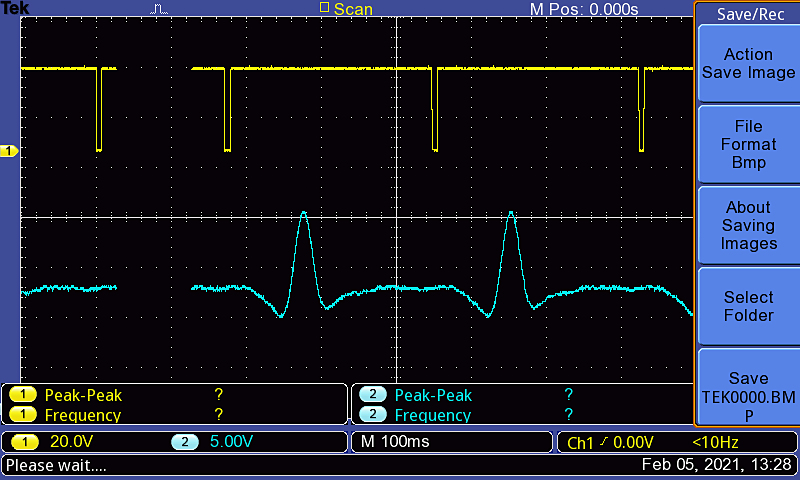

7.4umDFB-QCL激光器通過氣室對水吸收測量幅值

通過對比,我們可以清晰看見,使用5米光程簡波氣室后,測量的水分子幅值隨著光程的延長而變大,并且探測的噪聲濾掉很多,對信號的干擾越來越小,幾乎忽略。

通用參數

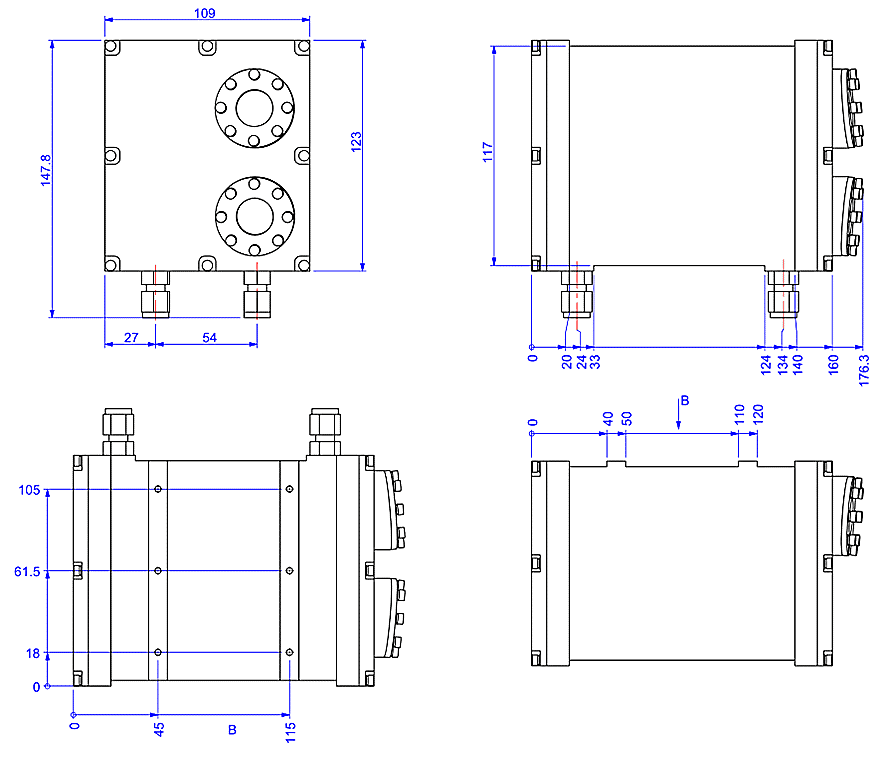

簡波氣室的機械結構圖(單位mm)
