Lightsmyth 透射衍射光柵 800-1345nm (槽密度 1000~1851.85線/mm)

Lightsmyth 透射衍射光柵 800-1345nm (槽密度 1000~1851.85線/mm)
LightSmyth采用了獨te的圖案化方法，DUV投影光刻和反應離子刻蝕，這為透射衍射光柵提供了許多重要的優點。同一衍射光柵類型可用于多種應用。對于脈沖壓縮衍射光柵，即使基片較薄，波前的低變形也具有特殊的價值。高衍射效率（95%的典型值）允許我們的客戶在多道配置中Min. 化光學損耗。高能脈沖和連續激光系統將受益于我們衍射光柵的高光損傷閾值。它們不含有機材料，可承受高達500°C的溫度，且性能不會下降。與反射式衍射光柵不同，透射式衍射光柵具有偏振無關性，工作在讓人滿意的小角度，輸入光和衍射光之間的角度間隔大。堅固且易于擴展的制造提供了經濟、經濟的衍射光柵，具有穩定的逐批性能。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 53
貨號 操作 名稱
C80030213  高效透射光柵   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率 94% （平均偏振）； 尺寸 12.3 x 12.3 mm（槽長12.3 mm）；厚度：0.95 mm；凈孔徑 11.3 x 11.3 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030749  高效透射光柵   [PDF] 中心波長：1040nm，凹槽密度：1000線/mm，入射角：31.3度，偏振：S和P 效率94%min（平均偏振）；尺寸：120 x 20mm（凹槽長度：20 mm），厚度：0.95 mm，凈孔徑：115 x 18 mm，表面質量：60/40scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030750  高效透射光柵   [PDF] 中心波長：1040nm，凹槽密度：1000線/mm，入射角：31.3度，偏振：S和P 效率94%min（平均偏振）；尺寸：120 x 24.8 mm（凹槽長度：24.8 mm），厚度：0.95 mm，凈孔徑：115 x 22.8 mm，表面質量：60/40scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030263  高效透射光柵   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率 94%（平均偏振）；最小尺寸 130 x 20 mm（槽長20 mm）；厚度 0.95 mm；凈孔徑 125 x 19 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030262  高效透射光柵 1040nm 密度1000線/mm 凈孔徑125 x 23.8mm   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率 94%（平均偏振度）；最小尺寸 130 x 24.8 mm（槽長24.8 mm）；厚度 0.95 mm；凈孔徑 125 x 23.8 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030214  高效透射光柵   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率 94%（平均偏振度）；最小尺寸31.8 x 12.3 mm（槽長12.3 mm）；厚度 0.95 mm；凈孔徑 30.8 x 11.3 mm；表面質量 60/40 scratch/dig。    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030215  高效透射光柵   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率94%（平均偏振度）；最小尺寸 31.8 x 24.8 mm（槽長24.8 mm）；厚度 0.95 mm；凈孔徑 31.8 x 23.8 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030261  高效透射光柵   [PDF] 中心波長 1040nm；槽密度 1000線/mm；入射角 31.3度；偏振度S和P；效率 94%（平均偏振度）；最小尺寸 60 x 12.3 mm（槽長12.3 mm）；厚度 0.95 mm；凈孔徑 59 x 11.3 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030260  高效透射光柵   [PDF] 工作波長 O波段（1275-1345nm）；槽密度 1201.2線/mm；入射角 52度；偏振S和P；效率 92%（平均偏振1310nm）；最小尺寸 22 x 15 x 0.7 mm（槽長15 mm）；凈孔徑 21 x 13 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030212  高效透射光柵   [PDF] 工作波長 O波段（1275-1345nm）；槽密度 1201.2線/mm；入射角 52度；偏振度S和P；效率 90%（平均偏振度1310nm）；最小尺寸 27 x 10 x 0.7 mm（槽長10 mm）；凈孔徑 26 x 9 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030218  高效透射光柵   [PDF] 工作波長 O波段（1275-1345nm）；槽密度 1201.2線/mm；入射角52度；偏振度S和P；效率94%（平均偏振度1310nm）；最小尺寸 27 x 10 x 0.7 mm（槽長10 mm）；凈孔徑 26 x 9 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030219  高效透射光柵   [PDF] 中心波長 850nm； 槽密度 1208.46線/mm； 入射角 30.7度； 偏振態S（E場平行于溝道）； 效率 94%（平均偏振）； 最小尺寸 21.65 x 15.9 x 0.675 mm（槽長15.9 mm）；凈孔徑 20.65 x 14.9 mm； 表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030259  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1398.60線/mm；入射角 34.0度；偏振度S和P；衍射效率94%（平均偏振）；最小尺寸100.0 x 24 x 0.95 mm（槽長24 mm）；凈孔徑99 x 23 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030221  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1398.60線/mm；入射角 34.0度；偏振度S和P；衍射效率 94%（平均偏振）；最小尺寸 12.7 x 12.7 x 0.95 mm（槽長12.7 mm）；凈孔徑 11.7 x 11.7 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030258  高效透射光柵   [PDF] 中心波長 800nm 槽密度 1398.60線/mm；入射角 34.0度；偏振S和P；衍射效率 94%（平均偏振）；最小尺寸 130.0 x 14.9 x 0.95mm（槽長14.9mm）；凈孔徑 125 x 13.9mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030257  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1398.60線/mm；入射角 34.0度；偏振態S和P；衍射效率 94%（平均偏振態）；最小尺寸 24.0 x 14.9 x 0.95 mm（槽長14.9 mm）凈孔徑 23 x 13.9 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030222  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1398.60線/mm；入射角 34.0度；偏振態S和P；衍射效率 94%（平均偏振態）；最小尺寸 24 x 24 x 0.95 mm（槽長24 mm）；凈孔徑 23 x 23 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030264  高效透射光柵   [PDF] 中心波長 875nm；槽密度 1503.76線/mm；入射角 41.0度；偏振度S（E場平行于溝道）；效率 94%；最小尺寸 24.8 x 15.8x 0.675mm（溝道長度15.8mm）；凈孔徑 23.8x14.8mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030255  高效透射光柵   [PDF] 中心波長 930nm；槽密度 1500.38線/mm；入射角 44.2度；衍射效率 95%（平均偏振S和P）；最小尺寸 25 x 16 x 0.95 mm（槽長16 mm）；凈孔徑 24 x 15 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030254  高效透射光柵   [PDF] 中心波長 930nm；槽密度 1500.38線/mm；入射角 44.2度；衍射效率 94%；偏振S和P；最小尺寸 28 x 18 x 0.95mm（槽長18mm）；凈孔徑 27 x 17mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030253  高效透射光柵   [PDF] 中心波長 930nm；槽密度 1500.38線/mm；入射角 44.2度；衍射效率 94%；偏振S和P；最小尺寸 56 x 18 x 0.95mm（槽長18mm）；凈孔徑 55 x 17mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030265  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1600線/mm；入射角 55.5±1度；衍射效率： 94%；尺寸 120 × 20mm；通光孔徑：115×18mm；表面質量(S/D)： 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030256  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1600線/mm；入射角 55.5度；偏振態S（與槽平行的E場）；效率 94%；最小尺寸 15.8 x 12.3（槽長12.3mm）；厚度 0.95mm；凈孔徑 14.8 x 11.3mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030252  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1600線/mm；入射角 55.5度；偏振度S（E場平行于槽）；效率 94%；最小尺寸 31.8 x 12.3（槽長12.3mm）；厚度 0.95mm；凈孔徑 30.8 x 11.3mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030251  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1600線/mm；入射角 55.5度；偏振態S（與槽平行的E場）；效率 94%；最小尺寸 31.8 x 24.8（槽長 24.8mm）；厚度 0.95mm；凈孔徑 30.8 x 23.8mm；表面質量60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030250  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1600線/mm；入射角 55.5度；偏振度S（與槽平行的E場）；效率 94%； 最小尺寸64.8 x 20 x 0.95mm（槽長20mm）；凈孔徑 63.8x19mm；表面質量 60/40 scratc1；5900h/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030249  高效透射光柵   [PDF] 中心波長 1060nm；槽密度 1600線/mm；入射角 58度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸12.3 x 12.3（槽長12.3mm）；厚度 0.95mm；凈孔徑 11.3 x 11.3mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030248  高效透射光柵   [PDF] 中心波長 1060nm；槽密度 1600線/mm；入射角 58度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 130 x 20（槽長20 mm）；厚度 0.95 mm；凈孔徑125 x 19 mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030233  高效透射光柵   [PDF] 中心波長 1060nm；槽密度 1600線/mm；入射角 58度；偏振態S（E場平行于溝道）；最小尺寸 31.8 x 12.3（槽長12.3 mm）；厚度 0.95 mm；凈孔徑 30.8 x 11.3 mm；表面質量60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030247  高效透射光柵   [PDF] 中心波長 1060nm；槽密度 1600線/mm；入射角 58度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 31.8 x 24.8（槽長24.8mm）；厚度 0.95mm；凈孔徑 30.8 x 23.8mm；表面質量60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030246  高效透射光柵   [PDF] 中心波長 1060nm；槽密度 1600線/mm；入射角 58度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 64.8 x 20（槽長20mm）；厚度 0.95mm；凈孔徑 63.8x19mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030245  高效透射光柵   [PDF] 中心波長 970nm；槽密度 1600線/mm；入射角 50.9度；偏振度S（E場平行于槽）；效率 94%；最小尺寸 31.8 x 12.3mm（槽長12.3mm）；凈孔徑 30.8 x 11.3mm；基片厚度 0.95mm；表面質量 60/40 scratch/dig    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030244  高效透射光柵   [PDF] 中心波長 970nm；槽密度 1600線/mm；入射角 50.9度；偏振度S（與溝道平行的E場）；效率 94%；最小尺寸 31.8 x 24.8mm（溝槽長度 24.8mm）；凈孔徑 30.8 x 23.8mm；表面質量 60/40 scratch/dig；基片厚度 0.95mm    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030243  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1702.13線/mm；入射角 61.2度；偏振度S（E場平行于槽）；效率 93%；最小尺寸 130 x 15 x 0.95mm（槽長15mm）；凈孔徑 125 x 14mm；表面質量 60/40 scratch/dig.    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030242  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1702.13線/mm；入射角 61.2度；偏振度S（與槽平行的E場）；效率 93%；最小尺寸24.7 x 15 x 0.95mm（槽長15mm）；凈孔徑 23.7 x 14mm；表面質量 60/40 scratch/dig.    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030241  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1702.13線/mm；入射角 61.2度；偏振態S（與槽平行的E場）；效率 93%；最小尺寸 64.8 x 15 x 0.95mm（槽長15mm）；凈孔徑 63.8 x 14mm；表面質量 60/40 scratch/dig.    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030240  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1702.13線/mm；入射角 61.2度；偏振態S（與槽平行的E場）；效率 93%；最小尺寸64.8 x 15 x 0.95mm（槽長15mm）；凈孔徑 63.8 x 14mm；表面質量 60/40 scratch/dig.    價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030239  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1739.13線/mm；入射角 63.6度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 130 x 15 x 0.95mm（槽長15mm）；凈孔徑 125 x 14mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030223  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1739.13線/mm；入射角 63.6度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 20 × 10 × 0.95mm（槽長10mm）；凈孔徑 19×9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030238  高效透射光柵   [PDF] 中心波長1030nm；槽密度1739.13線/mm；入射角63.6度；偏振度S（與槽平行的E場）；效率94%；最小尺寸24 x 15 x 0.95mm（槽長15mm）；凈孔徑23 x 14mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030237  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1739.13線/mm；入射角 63.6度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 24 x 60 x 0.95mm（槽長60mm）；凈孔徑 23 x 59mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030209  高效透射光柵   [PDF] 中心波長 1030nm；槽密度 1739.13線/mm；入射角 63.6度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 47.9 x 10 x 0.95mm（槽長 10mm）；凈孔徑 46.9 x 9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030206  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 130 x 20.2 x 0.675mm（槽長20.2 mm）；凈孔徑 125 x 19.2 mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030208  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振度S（與槽平行的E場）；效率 93%；最小尺寸 15.8 x 10 x 0.675mm（槽長 10mm）；凈孔徑 14.8 x 9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030207  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振態S（與槽平行的E場）；效率 94%；最小尺寸 15.8 x 10 x 0.675mm（槽長 10mm）；凈孔徑 14.8 x 9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030201  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振度S（與溝道平行的E場）；效率 94%；最小尺寸 31.8 x 10 x 0.675mm（溝道長度10mm）；凈孔徑 30.8 x 9mm；表面質量60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030205  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振度S（與溝道平行的E場）；效率 94%；最小尺寸 31.8 x 20.2 x 0.675mm（溝道長度20.2 mm）。凈孔徑 30.8 x 19.2 mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030225  高效透射光柵   [PDF] 中心波長 800nm；槽密度 1851.85線/mm；入射角 47.7度；偏振度S（與槽平行的E場）；效率 94%；最小尺寸 40 x 20.2 x 0.675mm（槽長20.2 mm）；凈孔徑 39 x 19.2 mm；表面質量60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030204  高效透射光柵   [PDF] 中心波長 915nm；槽密度 1851.85線/mm；入射角 57.8度；偏振態S（與槽平行的E場）；效率 93%；最小尺寸31.8 x 10 x 0.675mm（槽長10mm）；凈孔徑 30.8x9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030203  高效透射光柵   [PDF] 中心波長 915nm；槽密度 1851.85線/mm；入射角 57.8度；偏振態S（與槽平行的E場）；效率 93%；最小尺寸 31.8 x 20.2 x 0.675mm（槽長20.2mm）；凈孔徑 30.8 x 19.2mm；表面質量60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030202  高效透射光柵   [PDF] 中心波長 970nm；槽密度 1851.85線/mm；入射角 63.9度；偏振度S（與槽平行的E場）；效率 93%；最小尺寸 130 x 20.2 x 0.675mm（槽長20.2 mm）；凈孔徑 125 x 19.2 mm；表面質量60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030211  高效透射光柵   [PDF] 中心波長 970nm；槽密度 1851.85線/mm；入射角 63.9度；偏振度S（與槽平行的E場）；效率 93%；最小尺寸31.8 x 10 x 0.675mm（槽長10mm）；凈孔徑 30.8 x 9mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
C80030226  高效透射光柵   [PDF] 中心波長 970nm；槽密度 1851.85線/mm；入射角 63.9度；偏振態S（與槽平行的E場）；效率 93%；最小尺寸 31.8 x 20.2 x 0.675mm（槽長20.2mm）；凈孔徑 30.8 x 19.2mm；表面質量 60/40 scratch/dig     價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

LightSmyth采用了獨te的圖案化方法，DUV投影光刻和反應離子刻蝕，這為透射衍射光柵提供了許多重要的優點。同一衍射光柵類型可用于多種應用。

對于脈沖壓縮衍射光柵，即使基片較薄，波前的低變形也具有特殊的價值。高衍射效率（95%的典型值）允許我們的客戶在多道配置中Min. 化光學損耗。高能脈沖和連續激光系統將受益于我們衍射光柵的高光損傷閾值。它們不含有機材料，可承受高達500°C的溫度，且性能不會下降。

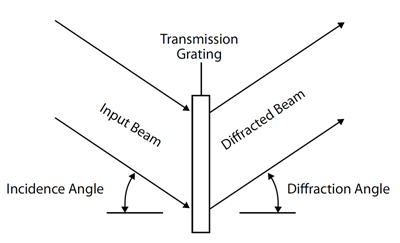

與反射式衍射光柵不同，透射式衍射光柵具有偏振無關性，工作在讓人滿意的小角度，輸入光和衍射光之間的角度間隔大。

堅固且易于擴展的制造提供了經濟、經濟的衍射光柵，具有穩定的逐批性能。


產品特點

● 選擇性偏振的特殊衍射效率

● 寬頻帶低角敏度專用設計

● 超拋光石英基板Max. 限度地減小傳輸中的波前變形

● 僅使用熔融石英和高強度介電材料

● 不使用聚合物或有機物

● 每個衍射光柵都是主光柵；超低散射

● 極為精確的線密度（線密度均勻性<0.001線/mm）

產品應用

● 微秒和飛秒脈沖壓縮

● 高功率激光器

● 光譜光束合成與光束控制

● 遠程光學傳感器和光譜學

通用參數

描述

數據

基板寬度和高度公差

標準公差±0.2 mm

光柵面積凈孔徑（CA）

距基板邊緣0.5 mm；例外情況：130 mm寬的光柵為125 mm

基底厚度

0.675±0.050或0.95±0.050（Max. 可定制厚度10 mm）

CA的表面質量

60/40 scratch/dig

CA外表面質量

沒有要求

材料

熔融石英基底，非有機電介質。不含聚合物。

注意:

更好的公差和表面質量可用于定制產品


型號參考


零件號z佳波長槽數/毫米入射角 ( ° )(1)操作仿振方向(2)衍射效率(3)尺寸（毫米）數據表
T-1400-800800±201398.634.0±1S和P≥94 _

T-1400-800-100x24-94800±201398.634.0±1S和P≥94 _100×24數據表
T-1400-800-12.7x12.7-94800±201398.634.0±1S和P≥94 _12.7×12.7數據表
T-1400-800-130x14.9-94800±201398.634.0±1S和P≥94 _130×14.9數據表
T-1400-800-24x14.9-94800±201398.634.0±1S和P≥94 _24×14.9數據表
T-1400-800-24x24-94800±201398.634.0±1S和P≥94 _24×24數據表
T-1850-800s800±201851.8547.8±1S≥ 94 典型值

T-1850-800s-15.8x10-93800±201851.8547.8±1S≥93 _15.8×10數據表
T-1850-800s-40x20.2-93800±201851.8547.8±1S≥93 _40x20.2數據表
T-1200-850s850±201208.4630.7±1S≥94 _

T-1200-850s-21.65x15.9-94850±201208.4630.7±1S≥94 _21.65×15.9數據表
T-1500-875 875±201503.7641.0±1S和P≥94 _

T-1500-875-15.8X10-94X875±201503.7641.0±1S和P≥94 _15.8×10數據表
T-1500-875-24.8x15.8-94875±201503.7641.0±1S和P≥94 _24.8×15.8數據表
T-1702-895 895±201702.1349.5±1S和P≥93 _

T-1702-895-24.7x15-93895±201702.1349.5±1S和P≥93 _24.7×15 數據表
T-1850-915s915±101851.8557.9±1S≥93 _

T-1850-915s-31.8x10-93915±101851.8557.9±1S≥93 _31.8×10數據表
T-1850-915s-31.8x20.2-93915±101851.8557.9±1S≥93 _31.8×20.2數據表
T-1500-930930±201500.3844.2±1S和P≥94 _

T-1500-930-56x18-94930±201500.3844.2±1S和P≥94 _56×18數據表
T-1500-930-28X18-94930±201500.3844.2±1S和P≥94 _28×18數據表
T-1500-930-12X12-94930±201500.3844.2±1S和P≥94 _12×12數據表
T-1600-970s970±10160051.3±1S≥94 _

T-1600-970s-31.8x12.3-94970±10160051.3±1S≥94 _31.8×12.3數據表
T-1600-970s-31.8x24.8-94970±10160051.3±1S≥94 _31.8×24.8數據表
T-1850-970s970±101851.8563.9±1S≥93 _

T-1850-970s-31.8x10-93970±101851.8563.9±1S≥93 _31.8×10數據表
T-1850-970s-31.8x20.2-93970±101851.8563.9±1S≥93 _31.8×20.2數據表
T-1600-1030s1030±10160055.5±1S≥94 _

T-1600-1030s-120x20-941030±10160055.5±1S≥94 _120×20數據表
T-1600-1030s-15.8x12.3-941030±10160055.5±1S≥94 _15.8×12.3數據表
T-1600-1030s-31.8x12.3-941030±10160055.5±1S≥94 _31.8×12.3數據表
T-1600-1030s-31.8x24.8-941030±10160055.5±1S≥94 _31.8×24.8數據表
T-1600-1030s-64.8x20-941030±10160055.5±1S≥94 _64.8×20數據表
T-1702-1030s1030±101702.1361.2±1S≥94 _

T-1702-1030s-24.7x15-941030±101702.1361.2±1S≥94 _24.7×15數據表
T-1702-1030s-64.8x15-931030±101702.1361.2±1S≥93 _64.8×15數據表
T-1739-1030s1030±101739.1363.6±1S≥94 _

T-1739-1030s-120x20-941030±101739.1363.6±1S≥94 _120×20數據表
T-1739-1030s-20x10-941030±101739.1363.6±1S≥94 _20×10數據表
T-1739-1030s-24x15-941030±101739.1363.6±1S≥94 _24×15數據表
T-1739-1030s-47.9x10-941030±101739.1363.6±1S≥94 _47.9×10數據表
T-1000-10401040±20100031.3±1S和P≥94 _

T-1000-1040-12.3x12.3-94 1040±20100031.3±1S和P≥94 _12.3×12.3數據表
T-1000-1040-120x20-94 1040±20100031.3±1S和P≥94 _120×20數據表
T-1000-1040-120x24.8-941040±20100031.3±1S和P≥94 _120×24.8數據表
T-1000-1040-31.8x12.3-941040±20100031.3±1S和P≥94 _31.8×12.3數據表
T-1000-1040-31.8x24.8-941040±20100031.3±1S和P≥94 _31.8×24.8數據表
T-1000-1040-60x12.3-941040±20100031.3±1S和P≥94 _60×12.3數據表
T-1600-1060s1060±20160058.0±1S≥94 _

T-1600-1060s-120x20-941060±20160058.0±1S≥94 _120×20數據表
T-1600-1060s-12.3x12.3-941060±20160058.0±1S≥94 _12.3×12.3數據表
T-1600-1060s-31.8x12.3-941060±20160058.0±1S≥94 _31.8×12.3數據表
T-1600-1060s-31.8x24.8-941060±20160058.0±1S≥94 _31.8×24.8數據表
T-1600-1060s-64.8x20-941060±20160058.0±1S≥94 _64.8×20數據表
T-1200-13101275-13451201.252.0±1S和P≥94峰值

T-1200-1310-27x10-901275-13451201.252.0±1S和P≥90峰值27×10數據表
T-1200-1310-27x10-941275-13451201.252.0±1S和P≥94峰值27×10 數據表
T-1200-1310-32X12-941275-13451201.252.0±1S和P≥94峰值32×12 數據表
T-940C1525-1565940.0746.5±1S和P≥ 94 典型值

T-940C-16x8.5-941525-1565940.0746.5±1S和P≥94 _16×8.5數據表
T-940C-21x17-941525-1565940.0746.5±1S和P≥94 _21×17數據表
T-940C-24x12.5-94-noAR1525-1565940.0746.5±1S和P≥94 _ 24×12.5數據表
T-940C-24x12-901525-1565940.0746.5±1S和P≥90 _24×12 數據表
T-940C-24x14-941525-1565940.0746.5±1S和P≥94 _24×14數據表
T-940C-24x20.5-901525-1565940.0746.5±1S和P≥90 _24×20.5數據表
T-966C1525-1565966.1848.3±1S和P≥ 94 典型值

T-966C-16x10-941525-1565966.1848.3±1S和P≥92 _16×10數據表
T-966C-24x16.4-921525-1565966.1848.3±1S和P≥92 _24×16.4數據表
T-966C-27x10-921525-1565966.1848.3±1S和P≥92 _27×10數據表
T-966C-27x10-941525-1565966.1848.3±1S和P≥94 _27×10數據表
T-966C-27x10-90OS1525-1565966.1848.3±1S和P≥90 _27×10數據表
T-966C-27x10-92-noAR-OS1525-1565966.1848.3±1S和P≥92 _27×10數據表
T-966C-29x13-92OS1525-1565966.1848.3±1S和P≥92 _29×13數據表
T-966C-40x15-941525-1565966.1848.3±1S和P≥94 _40×15數據表
T-1000C1525-1565100050.6±1S和P≥94 _

T-1000C-31.8X12.3-941525-1565100050.6±1S和P≥94 _31.8×12.3數據表
T-1000C-32X20-94 1525-1565100050.6±1S和P≥94 _32×20 數據表
T-1200C1529-15681201.268±0.5S>90

T-1200C-57X7.5X8-S  1529-15681201.268+0.5S>9057×7.5
T-940CL1528-1610940.0748.4±1S和P≥ 94 典型值

T-940CL-21x15-94p1528-1610940.0748.4±1磷≥94 _21×15數據表
T-940CL-24x18-901528-1610940.0748.4±1S和P≥90 _24×18數據表
T-940CL-27x10-901528-1610940.0748.4±1S和P≥90 _27×10數據表

注：
(1)光柵在更大的角度范圍內將具有很高的效率；請垂詢，
(2)P偏振：垂直于光柵線的入射電場矢量。S 偏振：平行于光柵線的入射電場矢量。
(3) 對于同時支持S和P偏振的光柵，衍射效率是工作波長范圍內任意給定波長的S和P偏振的平均效率。
