設計了硒化鋅紅外(IR)聚焦目標和準直器，實現了中紅外激光器輸出與硫系光纖和多晶光纖的Max. 耦合效率。聚焦準直的非球面設計提供了一個比光纖芯直徑更小的焦點，允許精確對準。
硒化鋅紅外(IR)準直器具有3-5m或8-12μm之間的多種抗反射(AR)涂層選擇，是一系列光纖耦合和準直應用的理想選擇。
● 用于3-5um中紅外激光器
● 高透射效率
● sma端口光纖輸出
● NA=0.35,瞳孔直徑15mm
● 重聚焦或準直設計
● 準直光束對光纖的聚焦
● 光纖輸出光束的準直
● 探測器/發射極元件的光纖末端連接
● 用于多晶光纜（4-18um）和硫系光纜（1-6um）
參數 | 準直 | 重聚焦 |
光學元件 | 平凸ZnSe透鏡，3-5或8-12μm AR-涂層F=20 mm | 雙凸ZnSe透鏡，3-5或8-12μmAR-涂層2F=20 mm |
尺寸 | 直徑8毫米，長度25毫米 | 直徑28毫米，長度25毫米 |
對齊選項 | Z-對準±5毫米 | Z-對準±5毫米 |
其他選擇 | 應要求提供FC/PC光纖適配器 | 應要求提供FC/PC光纖適配器 |

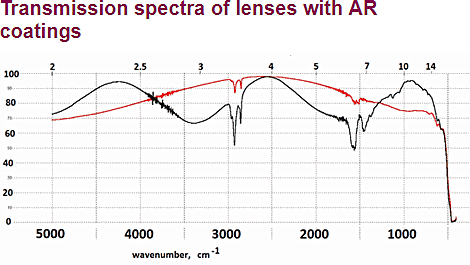

波長透射率圖
測試應用演示

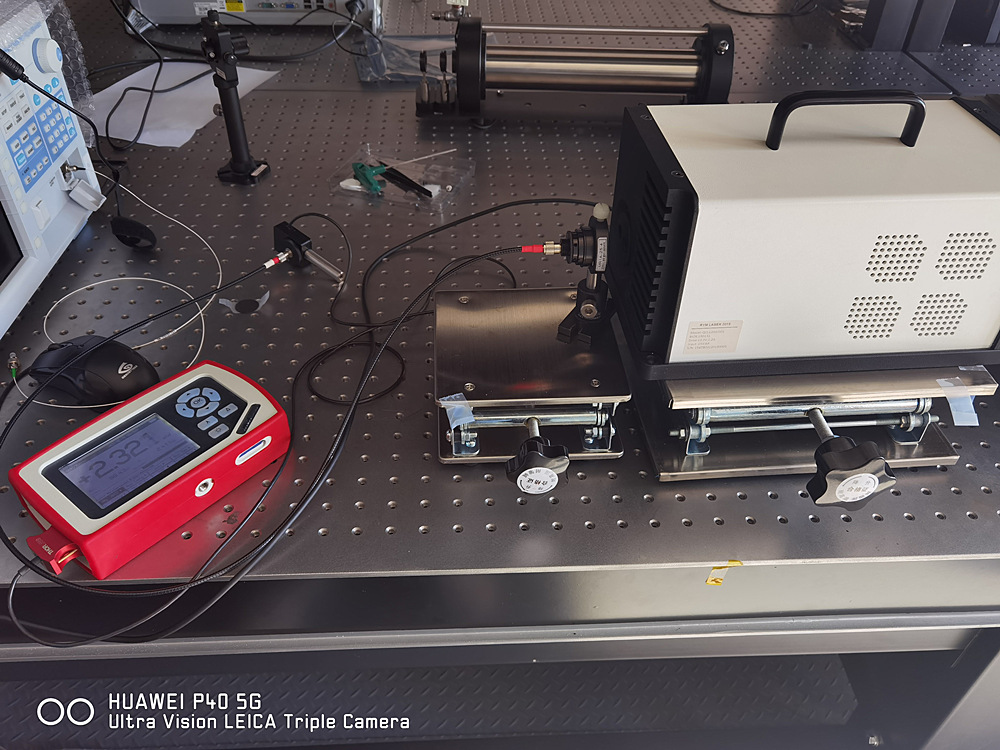

我們使用了上海筱曉的中紅外3-5um的光纖準直透鏡，4.1um QCL-FP量子級聯激光器，1.1-6.5um的中紅外硫系玻璃光纖，索雷博的光功率計進行了空間光耦合效率測試實驗。
1、我們對QCL-FP激光器使用軟件界面控制，調整參數，用索雷博的功率計對輸出的空間光功率測量，測量結果為106mW;
2、再把中紅外光纖插入準直鏡上，用支架支撐，對準激光器的空間輸出光，用功率計檢測通過光纖的輸出結果，得到如上圖功率計的顯示值，2.32mW,通過比對，我們最終輸出的光纖耦合效率有2.2%。
3、所以我們可以使用3-5um的中紅外準直透鏡，把中紅外激光光斑準直輸出，尤其是QCL量子級聯激光器，光斑大小比一般半導體激光器要大，而且空間光功率在空間中損耗太大，使用準直透鏡后，可以讓在3-5um波長范圍的激光器輸出光質量更佳。

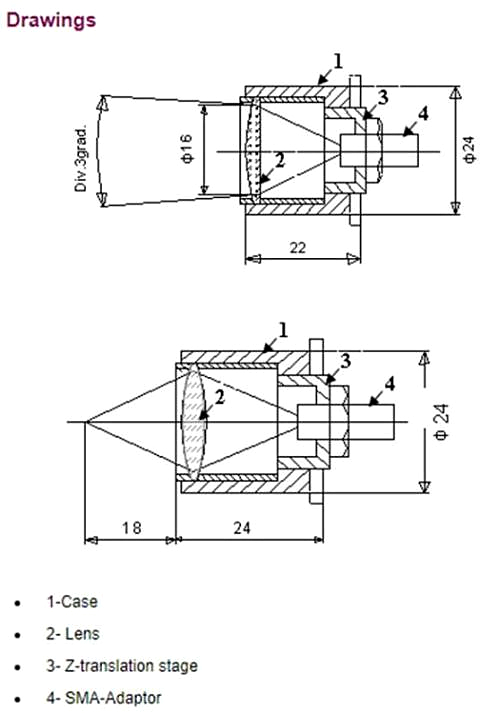

尺寸
單位
