筱曉光子微秒系列固態 1×4 磁光開關模塊是利用法拉第旋轉效應來實現光路切換。該磁光開關采用我司技術上認可技術--無機械結構，全固態晶體設計，消除了靠機械移動實現光路切換。微秒系列光開關的設計滿足大部分開關要求，比如高的穩定性和耐久性，高速響應和高頻率持續工作。
● 無異動部件，使用壽命長
● 切換速度超快
● 極其穩定的鎖存模式
● 低功耗
● 一端出纖-易于繞纖
● 具有超常的可靠性和穩定性
● 光路切換
● 高速保護系統
● 系統監控
● 測試測量
● 光纖傳感系統
指標 | 單位 | 參數 | 備注 | |
單向 | 雙向 | |||
波長范圍 | nm | 1525～1565 | 其他帶寬范圍可選 | |
插入損耗 | dB | 1.8 (Typ.); 2.2 (Max.) | 2.0 (Typ.); 2.4 (Max.) | 高功率型需增加 1.2dB |
偏振相關損耗 | dB | 0.2 (Typ.); 0.3(Max.) | ||
回波損耗 | dB | 40 | 30 | |
串?dāng)_ | dB | 40 | 35 | |
偏振相關損耗 | ps | 0.2 | ||
重復性 | dB | +/- 0.01 | ||
持久性 | cycles | > 30 Billions | ||
開關速度 | μs | 100 ~ 400 | ||
工作溫度 | °C | -5 ~ 70 | ||
存儲溫度 | °C | -40 ~ 85 | ||
最大光功率 | mW | 500 | ***for high-power | |
尺寸( 長×寬×高 ) | mm | 80×55×18 | ||
*.所有指標均為無接頭指標，且僅在以上波長，偏振和溫度范圍內確保有效。
**.若指標有變恕不另行通知。
***高功率版本：連續激光5W，納秒級脈沖激光700W

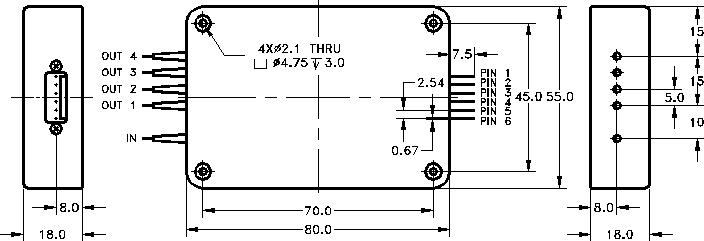

尺寸規格圖 (mm)
電路規格
參數 | 指標 | 單位 |
開關速度 | 200~400 | μs |
開關電壓(VCC) | 4.5~5.5 | V |
開關電流 | < 200 | mA |
脈沖寬度 h(typical) | 1000 | μs |
要求頻率 | < 800 | Hz |
*. 若需其它開關速度相應電流規格，請聯系我司。.
引腳定義
引腳編碼. | 定義 | 引腳編碼. | 定義 |
Pin1 | VCC | Pin4 | Ctrl 1 |
Pin2 | GND | Pin5 | - |
Pin3 | Ctrl 2 | Pin6 | - |
引腳控制信號對應的切換狀態表:
表1: 單向開關引腳控制信號對應的切換狀態
Ctr 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Ctr 2 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
光路 | IN→OUT 1 | IN→OUT 2 | IN→OUT 3 | IN→OUT 4 | OUT4→IN | OUT→IN | OUT2→IN | OUT1→IN |
表2: 雙向開關引腳控制信號對應的切換狀態
Ctrl 1 | 0 | 1 | 0 | 1 |
Ctrl 2 | 0 | 0 | 1 | 1 |
光路 | IN←→OUT 1 | IN←→OUT 2 | IN←→OUT 3 | IN←→OUT 4 |
( 示例:ROPS10-14M1121120 ）
