3.39um ICL-DFB激光器是上海筱曉光子開發的可調諧連續光激光器，窄線寬，高功率，低功耗，能夠滿足氣體傳感測試，尤其對碳?xì)浠衔锖推渌嚓P(guān)氣體的測試具有重要意義。并且臺式ICL-DFB激光器模塊內部集成了驅動，溫控模塊，還可以用軟件控制調諧激光器的溫度和工作電流，能夠讓激光器穩定工作，保持測量數值的準確性。在激光器模塊內部還加入了FPGA，方便對測量氣體的濃度的處理
連續波
單模光譜
可調光源
低功耗
優質光束
窄線寬
軟件智能控制
結構體積較小
TDLAS 氣體系統測量搭建
中紅外系統光源
中紅外器件分析
參數 | 單位 | 技術指標 | ||
Min值 | 典型值 | Max值 | ||
3.39um ICL-DFB | ||||
激光輸出功率 | mW | 0.5 | 5 | 8 |
峰值工作波長 | um | 3.39 | ||
光譜寬度（FWHM） | MHz | 3 | ||
輸出邊模抑制比（SMSR） | dB | 20 | 30 | |
波長調諧范圍 | nm | 6 | 10 | 25 |
波長溫度系數 | nm/℃ | 0.32 | ||
波長電流系數 | nm/mA | 0.06 | ||
輸出功率穩定性（8小時） | % | ±1 | ±4 | |
輸出功率可調范圍 | % | 0 | 100 | |
工作電流 | mA | 40 | 80 | 140 |
閾值電流 | mA | 25 | 40 | 80 |
工作電壓 | V | 7 | 9 | 12 |
芯片工作溫度 | ℃ | -20 | 10 | 40 |
存儲溫度 | ℃ | 15 | 20 | 65 |
規格尺寸 | mm | 340(L)×240(W)×100(H) | ||
系統搭建圖

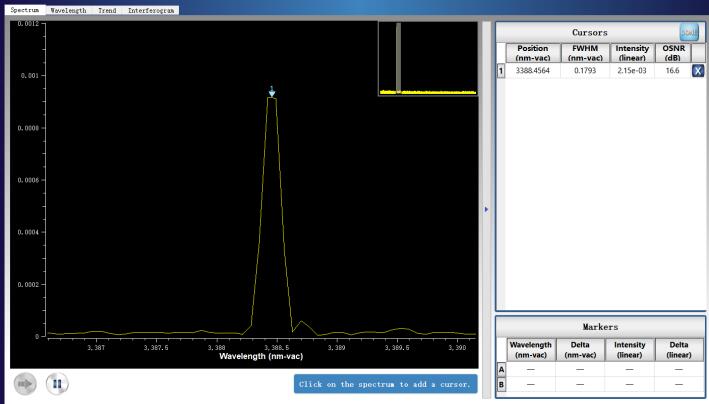

光譜圖（15℃、80mA）

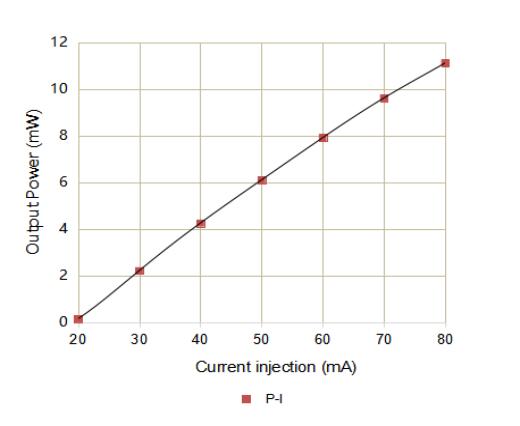

功率曲線（15℃）

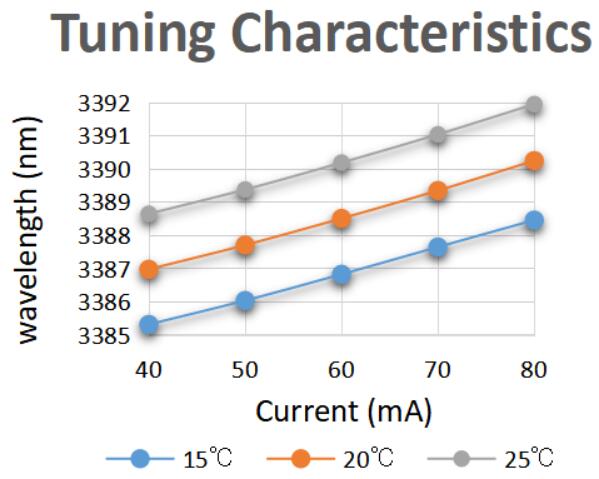

波長調諧曲線

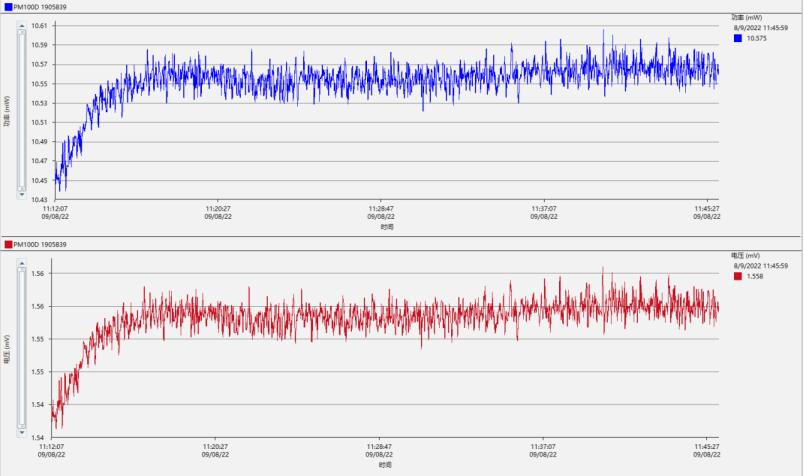

功率穩定性（15℃、80mA）

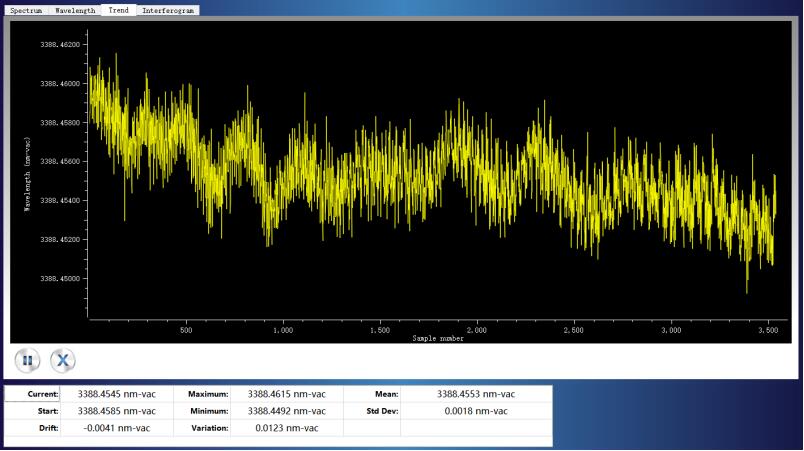

波長穩定性（15℃、80mA）
控制軟件
2F信號采集界面：
算法標定界面：
調制信號線性度測試（示波器電壓信號效果圖）
訂購信息：
MIR-ICL-W3390-3-DFB-05
中心波長：3390:3.39um
線寬：3：3MHz
輸出功率：05:5mW
