產品描述：

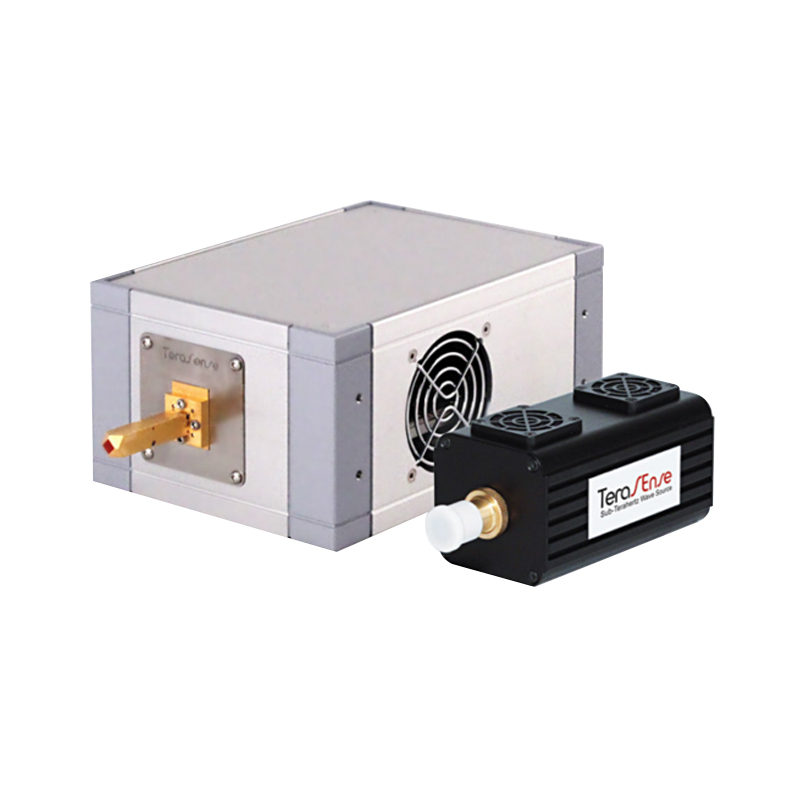

TeraSense系列太赫茲源（IMPATT二極管）是具有0.6 um傳輸區域的硅雙漂移二極管，安裝在銅散熱器上。雙漂移二極管中各層分別是：重摻雜（p+）區、中摻雜的p區、中摻雜的n區和重摻雜（n+）區。（p+）和（n+）區域允許與外部電路進行歐姆電接觸。該器件由負電阻產生和維持振蕩。TeraSense現提供太赫茲源的升級版。升級后的IMPATT二極管配備有保護隔離器，大大提升了輸出功率的穩定性。從現在開始，您可以訂購帶有開放式WR法蘭或可拆卸喇叭天線的IMPATT二極管。100 GHz處優化頻率的典型射頻輸出功率可達2W。
產品特點：
IMPATT技術；
100GHz，140GHz，200GHz，300GHz和600GHz可用頻率；
保護隔離器（增強穩定性）；
TTL調制；
高頻調制選項（100MHz，上升/下降時間1.5ns）；
可拆卸喇叭天線；
尺寸緊湊，性價比高；
應用領域：
太赫茲時域系統
太赫茲源窗片
中遠紅外氣體探測
科學實驗室研究
THz實驗光源
太赫茲成像
主要參數：
產品型號 | 產品名稱 | 射頻輸出功率 | 配置 | 調制類型 | |
T100-80 | 100GHz太赫茲源（射頻輸出功率80mW） | 80mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-180 | 100GHz太赫茲源（射頻輸出功率180mW） | 180mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-400 | 100GHz太赫茲源（射頻輸出功率400mW） | 400mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-800 | 100GHz太赫茲源（射頻輸出功率0.8W） | 0.8W | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-1600 | 100GHz太赫茲源（射頻輸出功率1.6W） | 1.6W | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-30 | 140GHz太赫茲源（射頻輸出功率30mW） | 30mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-80 | 140GHz太赫茲源（射頻輸出功率80mW） | 80mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-180 | 140GHz太赫茲源（射頻輸出功率180mW） | 180mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T200-40 | 200GHz太赫茲源（射頻輸出功率40mW） | 40mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T200-70 | 200GHz太赫茲源（射頻輸出功率70mW） | 70mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T200-200 | 200GHz太赫茲源（射頻輸出功率200mW） | 200mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-10 | 300GHz太赫茲源（射頻輸出功率10mW） | 10mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-30 | 300GHz太赫茲源（射頻輸出功率30mW） | 30mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-50 | 300GHz太赫茲源（射頻輸出功率50mW） | 50mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-80 | 300GHz太赫茲源（射頻輸出功率80mW） | 80mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T600-1.5 | 600GHz太赫茲源（射頻輸出功率1.5mW） | 1.5mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
附件1：型號貨號對照表
型號 | 貨號 | 產品名稱 | 射頻輸出功率 | 配置 | 調制類型 | |
T100-80 |
| 100GHz太赫茲源，射頻輸出功率80mW | 80mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-180 |
| 100GHz太赫茲源，射頻輸出功率180mW | 180mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-400 |
| 100GHz太赫茲源，射頻輸出功率400mW | 400mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-800 |
| 100GHz太赫茲源，射頻輸出功率0.8W | 0.8W | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T100-1600 |
| 100GHz太赫茲源，射頻輸出功率1.6W | 1.6W | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-30 |
| 140GHz太赫茲源，射頻輸出功率30mW | 30mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-80 |
| 140GHz太赫茲源，射頻輸出功率80mW | 80mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T140-180 |
| 140GHz太赫茲源，射頻輸出功率180mW | 180mW | 錐形喇叭天線/法蘭式輸出 | 保護隔離器 | TTL調制 |
T200-40 |
| 200GHz太赫茲源，射頻輸出功率40mW | 40mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T200-70 |
| 200GHz太赫茲源，射頻輸出功率70mW | 70mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T200-200 |
| 200GHz太赫茲源，射頻輸出功率200mW | 200mW | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-10 |
| 300GHz太赫茲源，射頻輸出功率10mW | 10mW(290GHz) | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-30 |
| 300GHz太赫茲源，射頻輸出功率30mW | 30mW(290GHz) | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-50 |
| 300GHz太赫茲源，射頻輸出功率50mW | 50mW(290GHz) | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T300-80 |
| 300GHz太赫茲源，射頻輸出功率80mW | 80mW(290GHz) | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
T600-1.5 |
| 600GHz太赫茲源，射頻輸出功率1.5mW | 1.5mW(580GHz) | 對角喇叭天線/法蘭式輸出 | --- | TTL調制 |
