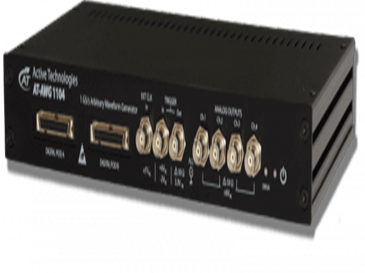

16 位 – 1 GS/s 任意波形發生器,波形發生器必須提供靈活性以覆蓋廣泛的應用,高性能以滿足苛刻的信號要求,并且易于使用。
AT-AWG 1102/1104 滿足當今工程師和技術人員的需求,具有不折不扣的性能、各種信號類型、調制方案和生成模式,所有這些都通過直觀、易于使用的界面進行控制。
● 1 GS/s 采樣率插值 – 250 MS/s 實時
● 125 Mhz 帶寬
● 長內存:2 Mpts/Ch
● 16 位分辨率
● 2 和 4 通道型號
● 任意和直接數字合成 (DDS) 模式
● 掃描和突發模式
● 調制:AM、FM、PM、ASK、FSK、PSK
● 掃描和突發模式
● 同步最多 32 個通道的多個設備
● 輕松訪問基本函數發生器模式
● 數字模式發生器:18 或 36 個通道
● PWM 模式
● 適用于 Microsoft Visual Studio 和 LabView 的 SDK 軟件包
● USB 2.0 PC 接口
● 19 英寸機架安裝選項(限制 1104 和 1104D)
型號 | AWG-1102 |
模擬通道 | 2 |
數字頻道 | - |
采樣率 | 250MS/s |
記錄的長度 | 2Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 125 MHz |
Max. 輸出電壓 (50 Ohm) | 12伏峰值 |
輸出電壓窗口 | 12伏峰值 |
型號 | AWG-1102D |
模擬通道 | 2 |
數字頻道 | 18 |
采樣率 | 250MS/s |
記錄的長度 | 2Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 125 MHz |
Max. 輸出電壓 (50 Ohm) | 12伏峰值 |
輸出電壓窗口 | 12伏峰值 |
型號 | AWG-1104 |
模擬通道 | 4 |
數字頻道 | - |
采樣率 | 250MS/s |
記錄的長度 | 2Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 125 MHz |
Max. 輸出電壓 (50 Ohm) | 12伏峰值 |
輸出電壓窗口 | 12伏峰值 |
型號 | AWG-1104D |
模擬通道 | 4 |
數字頻道 | 36 |
采樣率 | 250MS/s |
記錄的長度 | 2Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 125 MHz |
Max. 輸出電壓 (50 Ohm) | 12伏峰值 |
輸出電壓窗口 | 12伏峰值 |
