Q-TUNE-IR是用于紅外光譜、紅外分光光度法、計量學、單分子振動顯微鏡、遙感的高峰值功率相干光源。
Q-TUNE-IR采用光參量振蕩(OPO)產生1380-4500 nm的可調諧波長，線寬小于10 cm-1。寬帶版本的線寬可達200cm-1的要求。
QLI突破性地采用無水激光晶體泵浦技術，可產生高達100mJ脈沖能量的高質量泵浦光。先進的激光設計非常緊湊，用戶友好的交鑰匙系統，和低維護成本。無水冷，無笨重電源。所有的激光電子器件都集成到Q-TUNE-IR的機箱中，唯一的外部模塊是電源適配器，12V或28VDC，50-150W電源(取決于型號)。
泵浦激光器和OPO都是通過內置Web服務器單個以太網端口控制的，無需安裝控制軟件，任何電腦甚至手機的現代網絡瀏覽器都能夠控制Q-TUNE。提供API用于集成在客戶的設備中。
除了可調諧波長輸出外，Q-TUNE-IR還有一個額外的泵浦激光輸出端口。
可根據需求選擇擴展：
● 監測OPO波長和線寬的緊湊型光譜儀
● 獨立內置寬帶衰減器，用于脈沖能量控制
● 獨立的色散波長選擇器，用于光譜純輸出
● 無腔激光和光學參數振蕩器(OPO)集成
● PC遠程控制
● 無水泵浦設計、一鍵式操作
● ＞2G激發的泵浦二極管壽命
● 自優化、自校準的微處理器控制
● 1380到4500 nm自動調諧
● ＞15 mJ峰值脈沖能量調諧曲線
● ＜10cm-1線寬(~200cm-1線寬可選)
● 可達20Hz的重頻
● 內部或外部觸發模式，
● 泵浦激光的單獨輸出端口
● 從50到100W的低功耗，取決于型號
● 長壽命紫外光空氣凈化
● 12VDC或28VDC直流供電
● 時間分辨激光光譜，例如LIFS
● 非線性光譜
● 共聚焦顯微
● 光學計量
● 光聲成像
● 紅外分光光度法
● 光腔衰蕩光譜
● 氣體光譜
● 單分子振動光譜
● 掃描近場光學顯微鏡
● 遙感
型號 | Q-TUNE-IR | ||
-C10 | -F10 | -F20 | |
波長 | 1380-4500nm | ||
脈沖重復頻率2） | 10Hz | 20Hz | |
脈沖能量3） | ≥2mJ@3500nm | ≥6.5mJ@3500nm | ≥5mJ@3500nm |
線寬 | <10 cm-1 (<200 cm-1 optional) | ||
脈沖寬度4） | 3-4ns 典型 | ||
脈沖間穩定性5） | <4.5% RMS | ||
功率穩定性6） | ±3.0% | ||
偏振態 | 水平，線性 | ||
典型光束直徑7） | 3mm | 5mm | |
典型光束發散角8） | <7mrad | <5mrad | |
時間抖動9） | <0.5ns RMS | ||
泵浦激光功率輸出 | |||
基頻最大脈沖能量10） | 15mJ | 80mJ | 60mJ |
外觀尺寸 | |||
激光頭（W×L×H） | 390×620×153mm3 | ||
電源適配器（W×L×H）11）12） | 52×116×32mm3 | 192×178×46mm3 | |
工作環境 | |||
冷卻方式 | 風冷（無水） | ||
環境溫度 | 15-30oC | ||
相對濕度 | 10-80%（不結露） | ||
電源電壓 | 90–230 VAC, 單項, 47–63 Hz12） | ||
平均功耗 | <50W | <80W | <100W |
備注：
1）由于不斷改進，所有規格都可能發生變化。除非另有說明，所有規格都是在3500nm和最大脈沖重復頻率下測量的。標記為“典型”的參數不是規范。它們是典型性能的指標，并將隨我們制造的每一個單元而變化。
2）內部觸發方式，出廠設定脈沖重復頻率。脈沖重復頻率分辨率為1Hz。
3）請參閱其他波長脈沖能量的調諧曲線。
4）用350ps上升時間光電二極管測量1506nm處的FWHM。
5）在預熱后30秒內測量。
6）環境溫度變化小于±2℃時，預熱20分鐘后超過8小時，功率值每1秒計算一次。
7）從激光輸出20厘米處測量1506nm光束直徑（4σ）。
8）4σ的刀口法全角測量。
9）泵浦二極管觸發脈沖的下降邊緣。
10）激光脈沖能量優化的OPO泵浦可能不同于此處所示單獨的激光規格。
11）電源適配器的大小取決于Q-TUNE-IR型號。
12）激光器可用適當?shù)?2或28VDC電源供電，這取決于型號，詳情請查詢。

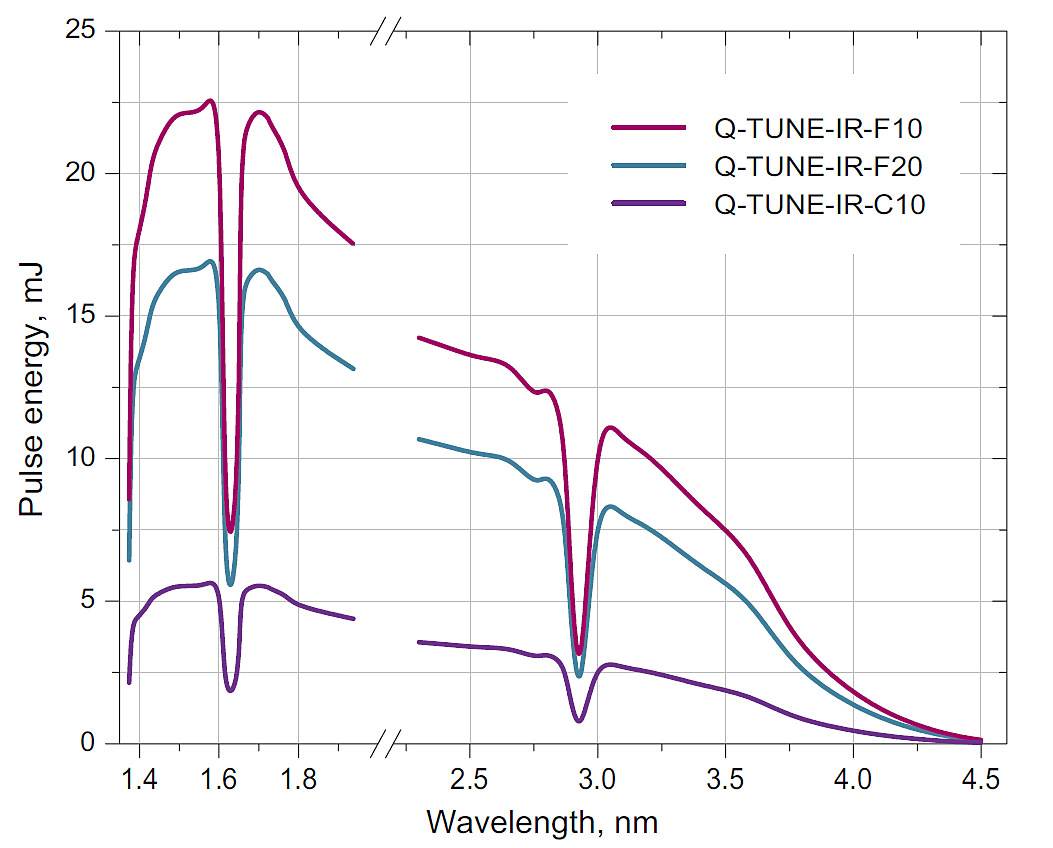

Q-TUNE-IR調諧曲線

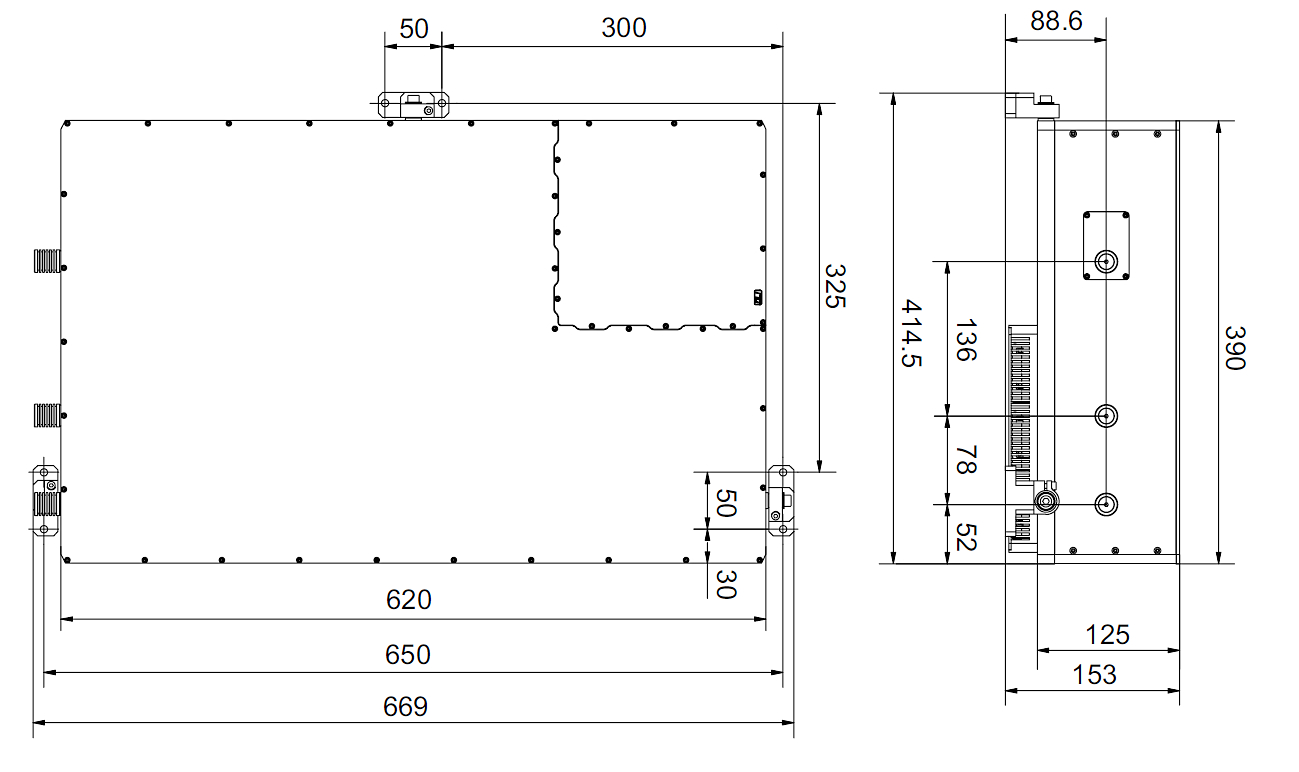

Q-TUNE-IR-F10/F20 外形尺寸
例如型號：Q-TUNE-IR-C10/F10/F20
波長范圍：1380-4500nm
脈沖寬度：3-4ns
重復頻率：20Hz
脈沖能量：≥6.5mJ
