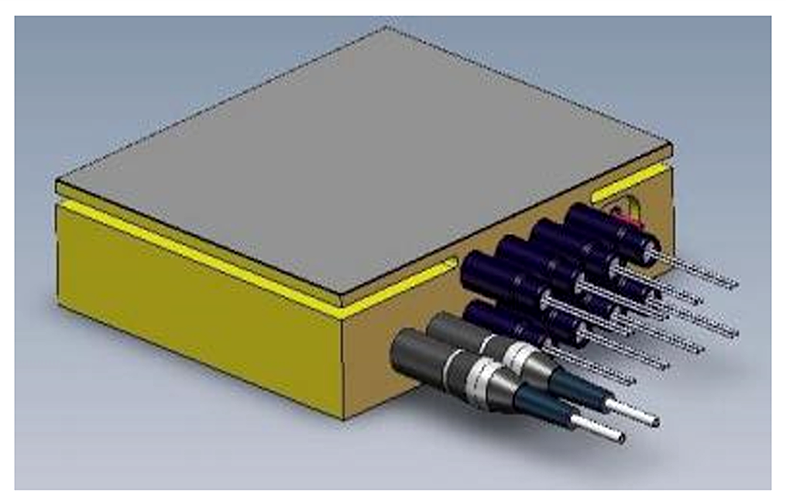

雙偏振 DP-QPSK 相干混頻器 (2x8 DP-QPSK 混頻器) [PDF] | 標準 L 波段 (1568 ~ 1610nm) 高級,I/Q 相位:90+/-5 deg P/N:HB-L1GFAS208 |
價格 : ¥0
庫存/貨期:請咨詢客服
|
圖片 | 名稱 | 貨號貨期 | 描述 | 價格 |
---|---|---|---|---|
![]() |
雙偏振 DP-QPSK 相干混頻器 (2x8 DP-QPSK 混頻器) [PDF] |
貨號無 |
標準 L 波段 (1568 ~ 1610nm) 高級,I/Q 相位:90+/-5 deg P/N:HB-L1GFAS208 |
聯系客服或
提交詢價單 |
2x8 DP-QPSK 相干混頻器內部包含兩個標準 90 度光學混合器,每個混合器工作在一個偏振上。在它們(兩個 90 度混合器)前面,信號路徑上有一個 PBS,用于將信號分成兩個,同樣,LO路徑上有一個分束器 (BS),用于將LO信號分成兩個。請參見下圖 6.1 中的功能圖。

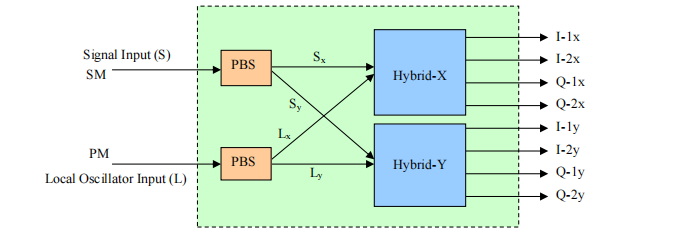

圖 6.1, 2x8 DP-QPSK 相干混頻器的功能圖。
高效率
抗噪聲性能好
長距離傳輸
端口定義
端口 | 功能 | 相位差 | 偏振 | 值 | 備注 |
1 | Local | L | |||
2 | Signal | S | |||
3 | I-1x | 0 | x | Sx + Lx | |
4 | I-2x | π | x | Sx - Lx | |
5 | Q-1x | π/2 | x | Sx+ jLx | |
6 | Q-2x | 3π/2 | x | Sx -jLx | |
7 | I-1y | 0 | y | Sy + Ly | |
8 | I-2y | π | y | Sy - Ly | |
9 | Q-1x | π/2 | y | Sy + jLy | |
10 | Q-2x | 3π/2 | y | Sy -jLy |
表6.2 2x8 DP-QPSK相干混頻器端口定義
光學特性
參數 | 單位 | 規格 | ||
波長范圍 | nm | |||
相位差1(I-1k 和 Q-1k 之間;以及 I-2k 和 Q-2k 之間),k=x 或 y | degree | 90 ± 10 | ||
插入損耗1(不包括連接器) | S(偏振擾頻)→ 任意 8 個輸出 | dB | 9 ~ 12 | |
L(45°線性偏振)→ 任意 8 個輸出 | dB | 9 ~ 12 | ||
插入損耗均勻性1 | S → I-1k 和 S → I-2k 之間 (k = x或 y) | dB | < 0.7 | |
S → Q-1k 和 S → Q-2k 之間 (k = x或 y) | < 0.7 | |||
L → I-1k 和 L → I-2k 之間 (k = x或y) | < 0.7 | |||
L → Q-1k 和 L → Q-2k 之間 (k = x 或 y) | < 0.7 | |||
所有其他之間 | dB | < 1.5 | ||
光回波損耗 | dB | > 27 | ||
光程差1(S → 輸出之間的傾斜) | I-1k 和 I-2k 之間(k = x 或 y) | ps | < 1 | |
Q-1k 和 Q-2k 之間(k = x 或 y) | < 1 | |||
I 和 Q 之間(Max. 值) | < 5 | |||
光程差1(L → 個輸出之間的傾斜) | I-1k 和 I-2k 之間(k = x 或 y) | ps | < 1 | |
Q-1k 和 Q-2k 之間(k = x 或 y) | < 1 | |||
I 和 Q 之間(Max. 值) | < 5 | |||
偏振消光比 1(適用于 S 或 S) | dB | > 18 | ||
Max. 輸入光功率 | mW | 300 | ||
工作溫度 | ℃ | 0 ~ 65 | ||
存儲溫度 | ℃ | ?40 ~ 85 | ||
尺寸(長 x 寬 x 高)2 | mm | 48 x 31 x 13 | ||
光纖類型 | 信號輸入端口 | - | 帶 900 μm 緊密緩沖器的 SMF-28 | |
低輸入端口 | - | 帶 900 μm 松套管的 PM | ||
所有輸出端口 | - | 帶 900 μm 緊密緩沖器的 SMF-28 | ||
尾纖長度 | 信號輸入端口 | mm | 1000 ± 100 | |
低輸入端口 | mm | 1000 ± 100 | ||
所有輸出端口 | mm | 1000 ± 100 | ||
接頭類型3 | 信號輸入端口 | FC/APC | ||
低輸入端口 | FC/APC | |||
所有輸出端口 | FC/APC | |||
PM 光纖與 APC 鍵對齊(如果適用) | - | 慢軸與鍵對齊 |
注釋:
1. 超過所述光譜和工作溫度范圍以及所有偏振狀態。
2. 不包括從較長一側延伸 17 毫米的十個準直器套管。
3. 所有端口均采用 FC/APC 連接器。

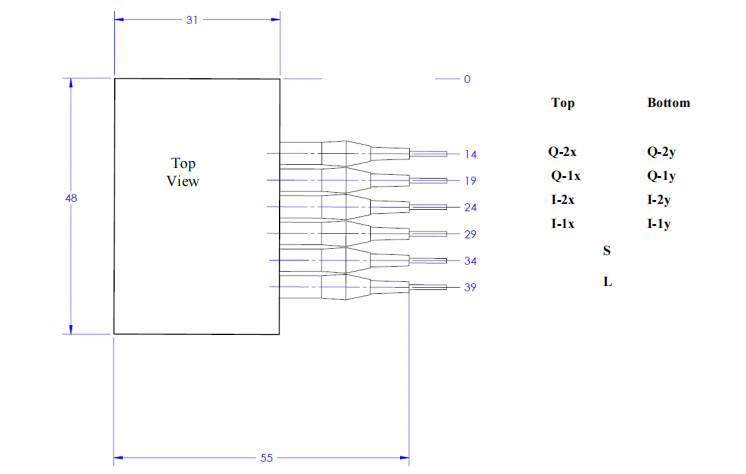

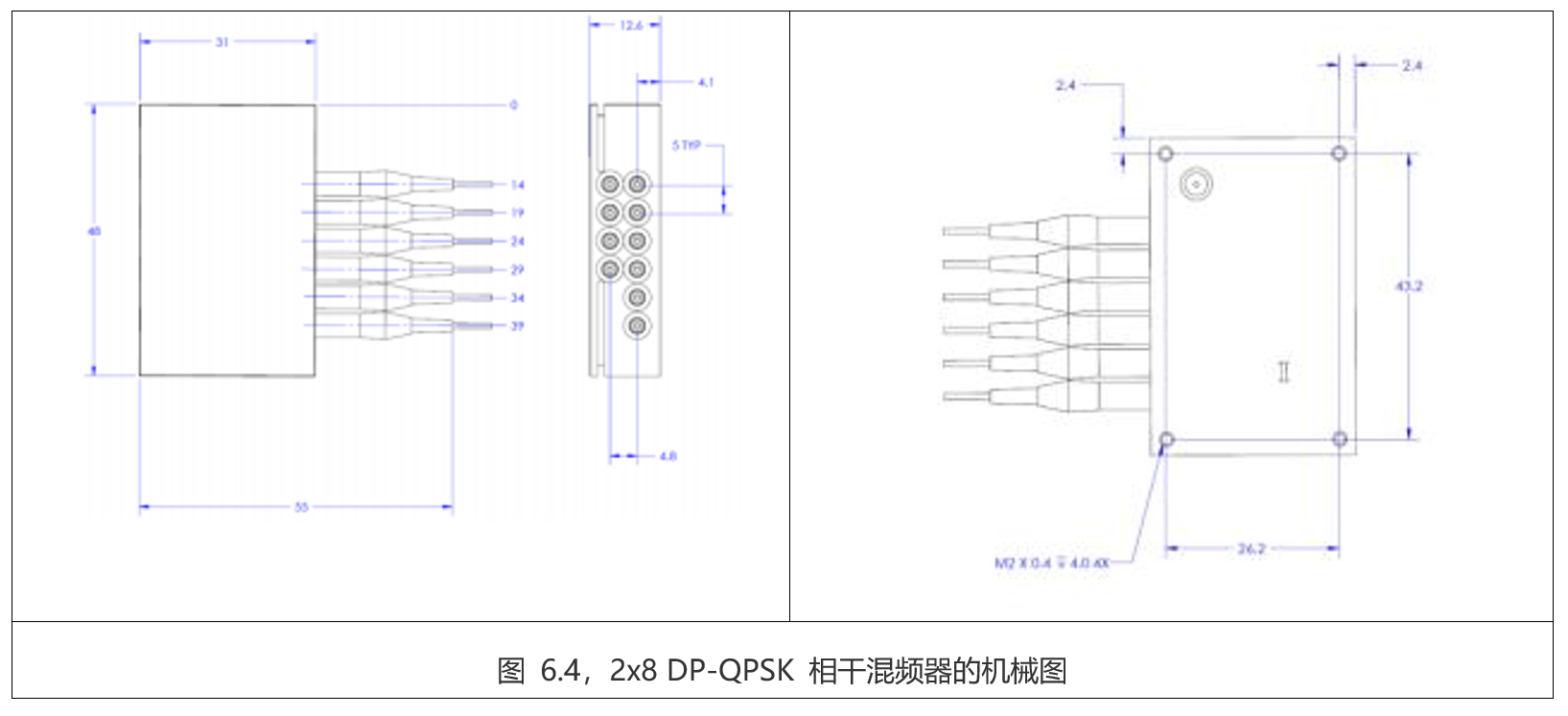

機械尺寸(單位:mm)
尺寸(長x 寬 x高) | mm | 48 x 31 x 13 |
端口分配
2x8 DP-QPSK 相干混頻器部件編號
波段 | 產品描述 | 零件編號 | |
標準等級: 90+/-10deg | 優質等級: 90+/-5deg | ||
C波段 | 2x8 DP-QPSK 相干混頻器,C 波段,LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-C0GFAS001 | HB-C1GFAS001 |
L波段 | 2x8 DP-QPSK 相干混頻器,L 波段,LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-L0GFAS218 | HB-L1GFAS218 |
C+L 波段 | 2x8 DP-QPSK 相干混頻器,C+L 波段,LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-T0GFAS053 | HB-T1GFAS053 |
O波段: 1310+/-20nm | 2x8 DP-QPSK 相干混頻器,O 波段 (1310+/-20nm),LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-Q0GFAS1310 | HB-Q1GFAS1310 |
O波段: 1275+/-20nm | 2x8 DP-QPSK 相干混頻器,O 波段 (1275+/-20nm),LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-Q0GFAS1275 | HB-Q1GFAS1275 |
O波段: 1345+/-20nm | 2x8 DP-QPSK 相干混頻器,O 波段 (1345+/-20nm),LO輸入為 PMF,信號輸入為 SMF;所有輸出為 SMF,所有端口為 FC/APC。 | HB-Q0GFAS1345 | HB-Q1GFAS1345 |
表 6.5,2x8 DP-QPSK 相干混頻器端口定義
2x8 DP-QPSK 相干混頻器,帶單端 PD 輸出

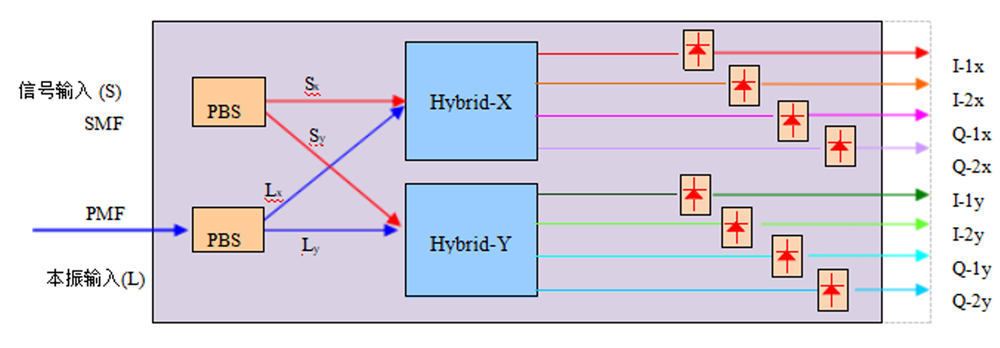

圖 7.1 單端 PD 輸出相干接收機功能框圖
圖 7.2 具有單端 PD 輸出的 2x8 DP-QPSK 相干混頻器
性能
2x8 DP-QPSK 相干混頻器的性能與第 6 節中描述的相同,而單端光電探測器的性能與第 3.3 節中描述的相同 - PD 有三種不同的速度(帶寬):0.6GHz、4GHz 和 7GHz。
具有單端 PD 輸出的 2x8 DP-QPSK 相干混頻器部件編號列表
波段 |
零件編號 |
I/Q 相位(度) | 光纖類型 | 光電二極管帶寬(GHz) |
備注 | |
信號端口 | LO端口 | |||||
C波段 | RX-GC0600S202 | 90 +/ 10 | SMF | PMF | 0.6 | |
RX-GC0600S203 | 90 +/ 5 | SMF | PMF | 0.6 | ||
L波段 | RX-GL0600S208 | 90 +/ 10 | SMF | PMF | 0.6 | |
RX-GL0600S209 | 90 +/ 5 | SMF | PMF | 0.6 | ||
C+L 波段 | RX-GT0600S204 | 90 +/ 10 | SMF | PMF | 0.6 | |
RX-GT0600S205 | 90 +/ 5 | SMF | PMF | 0.6 | ||
O波段 | RX-GQ0600S206 | 90 +/ 10 | SMF | PMF | 0.6 | |
RX-GQ0600S207 | 90 +/ 5 | SMF | PMF | 0.6 | 1310+/-20nm |
注:
1) 默認設計中,SMF 用于信號輸入,而 PMF 用于LO輸入。PMF 既可用于信號輸入也可用于LO輸入。請聯系我們
2) 請聯系我們獲取更高帶寬 PD 的部件號,即 3GHzx 和 7GHz 版本
集成平衡接收器的 2x8 DP-QPSK 相干混頻器

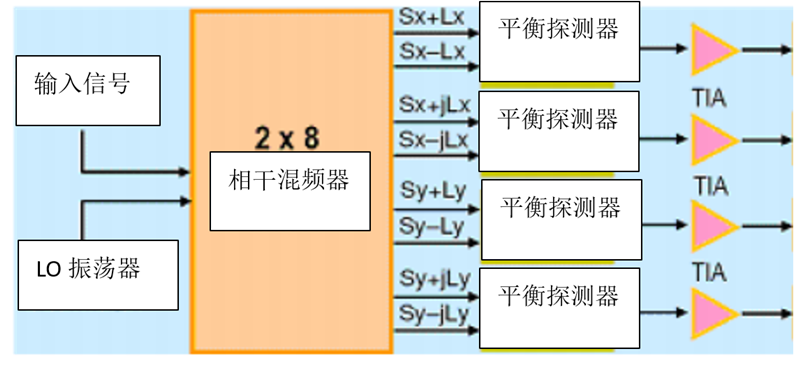

圖8.1 帶平衡接收器的 2x8 DP-QPSK 相干混頻器功能框圖

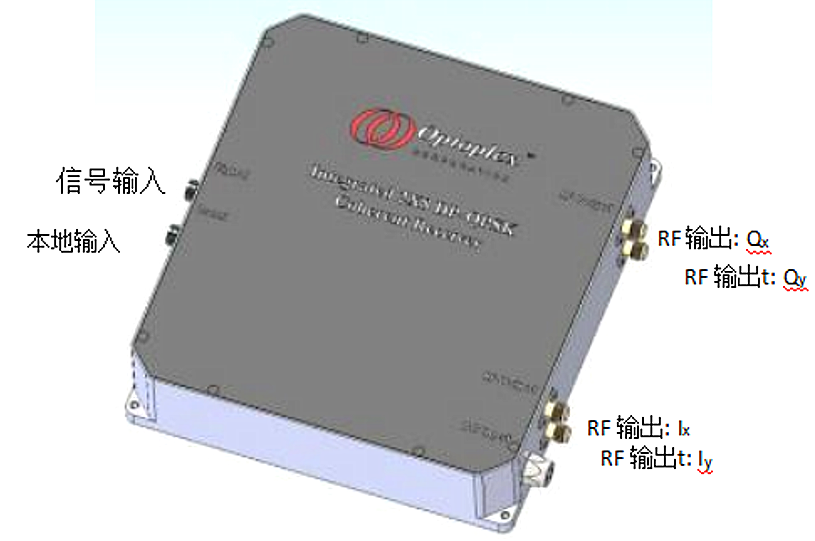

圖 8.2,帶平衡接收器的 2x8 DP-QPSK 相干混頻器
性能規格
2x8 DP-QPSK 相干混頻器性能與第 6 節中描述的相同,而平衡接收器與第 4.4 節中使用的相同。平衡接收器的可用帶寬為 15、100、200、400、700、1200 和 1600MHz。
帶平衡接收器的 2x8 DP-QPSK 相干混頻器部件編號列表
波段 | 接收器帶寬(MHz) | I/Q 相位 | 零件編號 | 備注 |
C波段 | 15 | +/-10 | RX-KC0015S911xx | |
+/-5 | RX-KC0015P911xx | |||
100 | +/-10 | RX-KC0100S901xx | ||
+/-5 | RX-KC0100P901xx | |||
200 | +/-10 | RX-KC0200S903xx | ||
+/-5 | RX-KC0200P903xx | |||
350 | +/-10 | RX-KC0350S905xx | ||
+/-5 | RX-KC0350P905xx | |||
400 | +/-10 | RX-KC0400S907xx | ||
+/-5 | RX-KC0400P907xx | |||
700 | +/-10 | RX-KC0700S909AC | ||
+/-5 | RX-KC0700P909AC | |||
1200 | +/-10 | RX-KC1200S913AC | ||
+/-5 | RX-KC1200P913AC | |||
1600 | +/-10 | RX-KC1600S915AC | ||
+/-5 | RX-KC1600P915AC |
注:
1) 15 ~ 400MHz 的部件號中,最后兩位數字“......xx”:
? xx = DC,DC 耦合 RF 輸出
? xx = AC,AC 耦合 RF 輸出
2) 產品也適用于 L-、C+L 和 O-Band。詳情請聯系我們
