IR拋光藍寶石(Al2O3)60°等邊色散棱鏡 0.17-5.5um

IR拋光藍寶石(Al2O3)60°等邊色散棱鏡 0.17-5.5um
藍寶石因其極度的韌性和強度可以很好的應用為UV,VIS和NIR光譜波段的光學窗片材料。藍寶石具有多種生長方式。 Verneuil和Czochralski方法通常用于標準級藍寶石材料。 更高質量的藍寶石,應用于電子基板的由Kyropulos生長制造,這可以得到非常高的純度,具有優良的紫外透射特性。 在IR中的使用范圍被限制在約5μm,并且在任何光學級別中遇到很少的困難。 它在紫外線范圍內,必須注意觀察,因?yàn)閺?40nm到240nm的透射對雜質和間隙空位非常敏感。大片藍寶石可以通過色帶生長制成。 藍寶石具有輕微的雙折射性,通常的IR窗口通常以隨機的方式從晶體切割,也有對于雙折射的特定應用,選擇取向。 通常這是光軸與表面平面成90度,稱為“零度”材料。 合成光學藍寶石沒有著色。*請注意,所有制造商似乎對熱膨脹的實際數……


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 2
貨號 操作 名稱
A80161224  IR拋光藍寶石(Al2O3)60°等邊色散棱鏡 (光軸隨機方向 10 x 10 x 10mm)   [PDF] 傳輸范圍:0.17-5.5μm;折射率:No 1.75449 Ne 1.74663(1.06μm);反射損耗:14% at 1.06μm;吸收系數:0.3×10^-3 cm -1 at 2.4μm;尺寸:10 x 10 x 10mm 60°等角散射棱鏡;光軸隨機方向;    價格 : ¥0 庫存/貨期:請咨詢客服
A80161225  IR拋光藍寶石(Al2O3)60°等邊色散棱鏡 (光軸垂直于三角形面 10 x 10 x 10mm)   [PDF] 傳輸范圍:0.17-5.5μm;折射率:No 1.75449 Ne 1.74663(1.06μm);反射損耗:14% at 1.06μm;吸收系數:0.3×10^-3 cm -1 at 2.4μm;尺寸:10 x 10 x 10mm 60°等角散射棱鏡;光軸隨機方向;    價格 : ¥0 庫存/貨期:請咨詢客服
總覽

藍寶石因其極度的韌性和強度可以很好的應用為UV,VIS和NIR光譜波段的光學窗片材料。
藍寶石具有多種生長方式。 Verneuil和Czochralski方法通常用于標準級藍寶石材料。 更高質量的藍寶石,應用于電子基板的由Kyropulos生長制造,這可以得到非常高的純度,具有優良的紫外透射特性。 在IR中的使用范圍被限制在約5μm,并且在任何光學級別中遇到很少的困難。 它在紫外線范圍內,必須注意觀察,因?yàn)閺?40nm到240nm的透射對雜質和間隙空位非常敏感。大片藍寶石可以通過色帶生長制成。 藍寶石具有輕微的雙折射性,通常的IR窗口通常以隨機的方式從晶體切割,也有對于雙折射的特定應用,選擇取向。 通常這是光軸與表面平面成90度,稱為“零度”材料。 合成光學藍寶石沒有著色。

*請注意,所有制造商似乎對熱膨脹的實際數字不統一!


通用參數

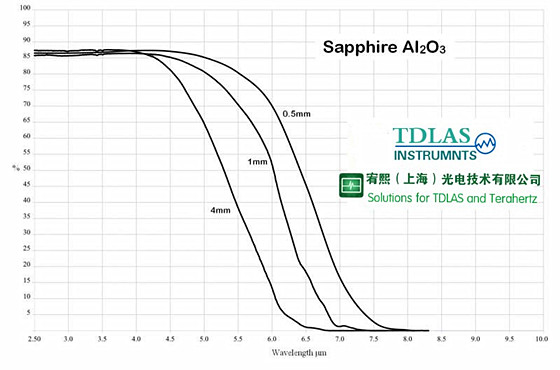

傳輸范圍:

0.17~5.5μm

折射率:

No 1.75449; Ne 1.74663(1.06μm)

反射損耗:

14% at  1.06μm

吸收系數:

0.3×10 -3 cm -1 at  2.4μm

吸收峰:

13.5μm

dn / dT:

13.4×10 -6(0.546μm)

dn /dμ= 0:

1.5μm

密度:

3.97g/cm3

熔點:

2040℃

熱導率:

27.21W m-1K-1 at 300K

熱膨脹:

5.6(para)& 5.0(perp)×10-6 / K *

硬度:

Knoop 2000 with 2000g indenter

比熱容量:

763JKg-1K-1(293K)(4)

介電常數:

11.5(para)9.4(perp)at 1MHz

楊氏模量(E):

335GPa

剪切模量(G):

148.1GPa

體積模量(K):

240GPa

彈性系數:

C11 = 496 C12 = 164 C13 = 115 C33 = 498 C44 = 148

表觀彈性極限:

300 MPa(45,000 psi)

泊松比:

0.25

溶解度:

98×10-6g / 100g water

分子量:

101.96

類型/結構:(hex),R3c

Trigonal(hex),R3c


折射率:(No = Ordinary Ray 普通射線,    Ne = Extraordinary Ray 特殊射線)

μm

No

Ne

μm

No

Ne

μm

No

Ne

0.193

1.9288

1.9174

0.213

1.8890

1.8784

0.222

1.8754

1.8650

0.226

1.8702

1.8599

0.244

1.8506

1.8407

0.248

1.8470

1.8372

0.257

1.8393

1.8297

0.266

1.8330

1.8236

0.280

1.8244

1.8151

0.308

1.8110

1.8020

0.325

1.8047

1.7958

0.337

1.8001

1.7921

0.351

1.7969

1.7882

0.355

1.7960

1.7883

0.442

1.7804

1.7721

0.458

1.7784

1.7702

0.488

1.7753

1.7671

0.515

1.7730

1.7649

0.532

1.7717

1.7636

0.590

1.7680

1.7600

0.633

1.7659

1.7579

0.670

1.7643

1.7563

0.694

1.7634

1.7554

0.755

1.7614

1.7535

0.780

1.7607

1.7527

0.800

1.7601

1.7522

0.820

1.7596

1.7517

0.980

1.7561

1.7482

1.064

1.7545

1.7466

1.320

1.7501

1.7423

1.550

1.7462

1.7384

2.010

1.7375

1.7297

2.249

1.7323

1.7243

2.703

1.719

1.711

2.941

1.712

1.711

3.333

1.701

1.693

3.704

1.687

1.679

4.000

1.674

1.666

4.348

1.658

1.65

4.762

1.636

1.628

5.000

1.623

1.615

5.263

1.607

1.599








產品型號: SAPPRISM10-60

IR Polished Sapphire (Al2O3) 60° prism

10 x 10 x 10mm 60° equiliateral dispersing prism.

A=B=C=H=10mm

Optic axis random direction.



產品型號: SAPPRISM10-60Z

IR Polished Sapphire (Al2O3) 60° prism

10 x 10 x 10mm 60° equiliateral dispersing prism.

A=B=C=H=10mm

Optic axis perpendicular to triangular faces.

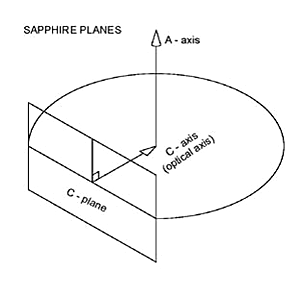

關于晶體切割:

藍寶石具有輕微的雙折射性,因此對于關鍵的光學或機械應用,窗口應指出為“零度”或“c切”,這意味著材料的光軸應垂直于窗口平面。如果未指出,部件將是“隨機”切割的,但值得注意的是,這幾乎總是與光軸成60°,因?yàn)檫@是鋸的“最軟”方向。請注意,所有藍寶石都是單晶,切割時總是避免出現亞晶粒。



C平面(0,0,0,1)=Z切割

A平面(1,1,-2,0)=Y切割

M-平面(1,0,-1,0)=X-切割R-平面(1,0,-1,0)

制造商似乎無法就藍寶石的熱膨脹系數達成一致,給出了5.6至8.4 x 10-6 K的數字。雖然由于生長方法的原因,當然也由于切割軸的原因,可能會有一些變化,但這種變化是無法解釋的。
