筱曉光子的熱穩定濾波器基于先進的 ETALON 技術， 同時運用獨te的光學及機械設計，采用先進的封裝技術,保證該款濾波器的波長在極端環境條件下的穩定性,包括溫度和濕度。我們擁有獨te的技術上認可技術，用以保證該濾波器在所有環境下波長的目標精度在 ITU + / -1.25GHz 以內可供選擇。這款對準 ITU 過濾器可用于波分復用(WDM)系統信道監測和波長鎖定。我們還有特殊的技術可供顧客選擇特定波長對應精度。該款濾波器根據使用方式的不同分為透射式和反射式,獨te的設計可以保證標準具精細度、通道間距和工作波長擁有較寬的選擇范圍。面向客戶設計的熱穩定濾波器可以很好的兼容于多種光譜應用，包括電信、波長參考和校準及光纖傳感系統,測試計量、激光波長穩定控制。
產品特點
● 優良的熱穩定性
● 低插入損耗
● 封裝牢固
● 光纖一端出纖易于盤纖
產品應用
● FBG 傳感系統
● 監控系統
● 測試測量設備
● 儀器儀表
項目 | 單位 | 參數 |
工作波長 | nm | 1510 ~ 1590 |
插入損耗 | dB | Typ1.0, Max2.5 |
偏振相關損耗 | dB | 0.1 |
精確度 | GHz | +/- 0.1 |
通道間隔(FSR) | GHz | 100 |
熱穩定性 | GHz | ≤ +/- 0.8 |
精細度 | 7 | |
3dB帶寬 | GHz | ≤ 16 |
對比度 | dB | ≥ 13 |
通道慮峰 | Nm | 無(或可選則某一ITU波長) |
回波損耗 | dB | ≥ 20 |
Max. 功率 | mW | 500 |
工作溫度 | oC | -5 ~ 70 |
儲存溫度 | oC | -40 ~ 85 |
光纖類型 | N/A | SMF-28e+ |
尺寸 | mm | 35× 15× 11(L×W×H) |
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。

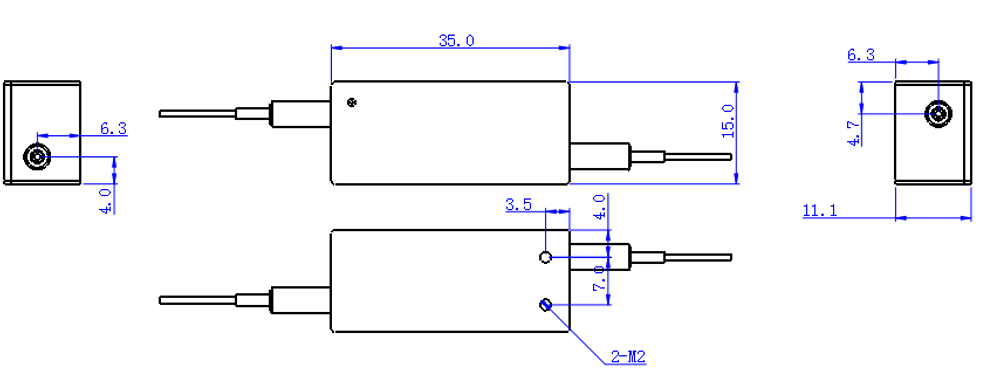

規格尺寸圖 (mm)
*.反射型產品可依要求制作。

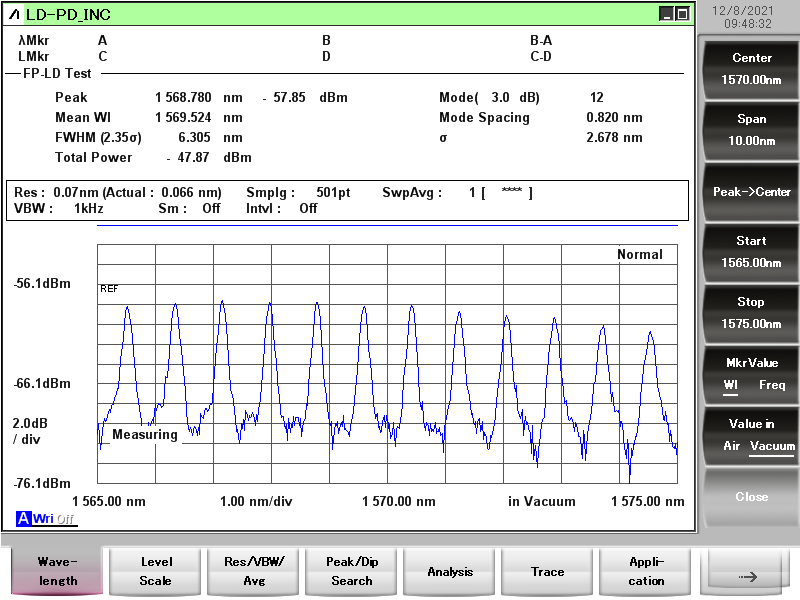

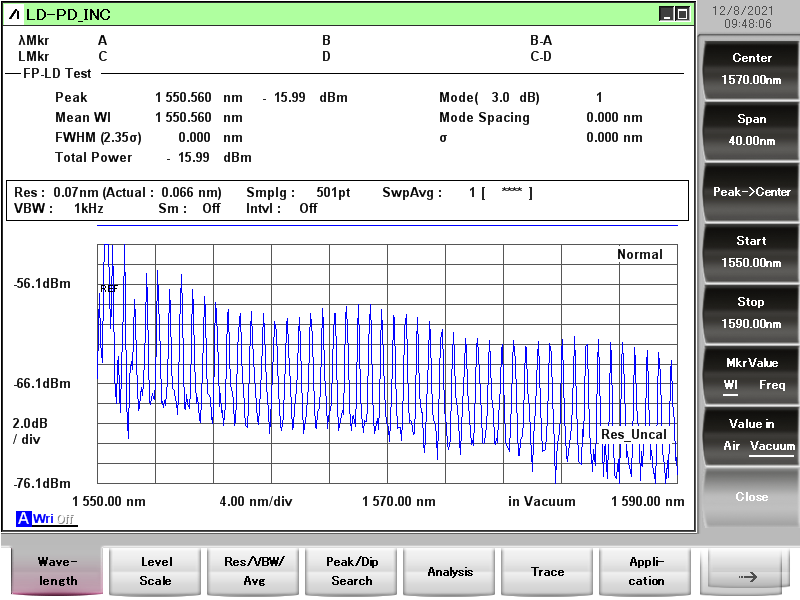

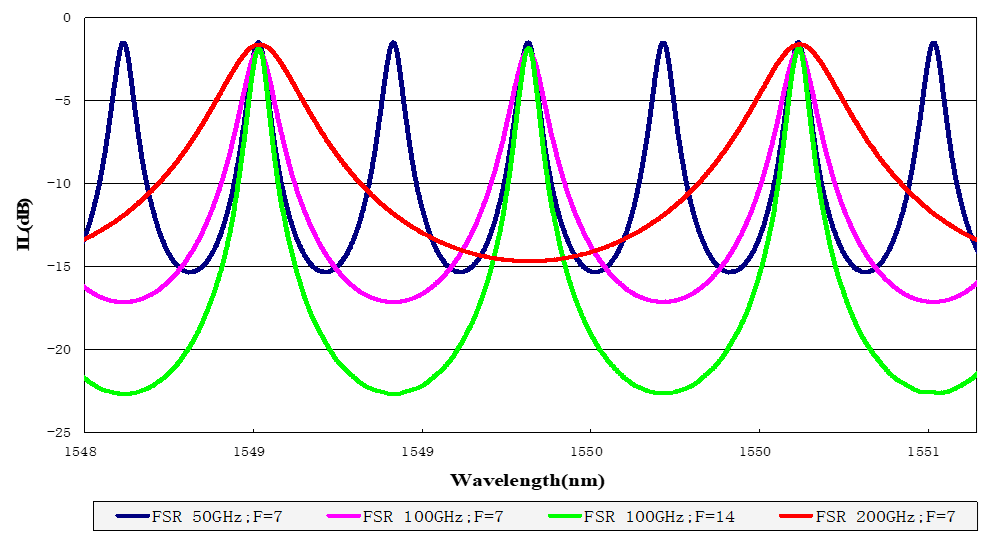

光譜圖
PL1-FN7-C-A-100-SA-14BF
精細度：7
波長范圍：C band: 1525-1565nm，L band：1565 to 1625 nm
工作模式：A：透射 B：反射
通道間隔 ：100GHZ 50GHZ 200GHZ
光纖類型：SA=SMF-28E+ FC/APC(Fiber Length:1m)
SP=SMF-28E+ FC/PC(Fiber Length:1m)
PA=PM Fiber+ FC/APC(Fiber Length:1m)
PP=PM Fiber+ FC/PC(Fiber Length:1m)
封裝形式：14BF
