超越極限

探索無標記成像，提供z高對比度

無標記成像

提供z高對比度

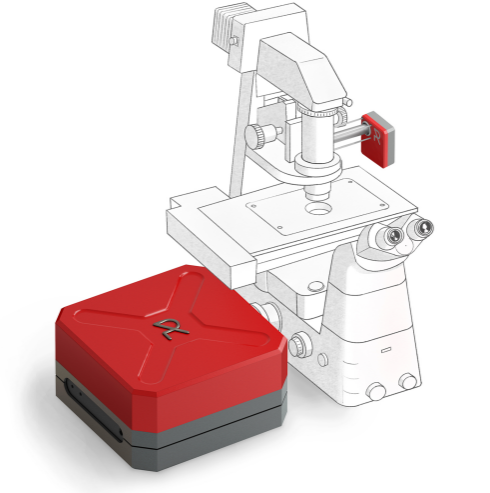

我們的激發Raman系統 提供高特異性的活細胞成像，無需熒光標記。圖像對比度通過激發樣本中的內在分子鍵生成，開啟了對細胞過程的新窗口，如脂質代謝或藥物動力學?？梢詫崟r或長期觀察細胞動態，避免了光漂白或標記帶來的干擾。

特點：

低噪聲探測器

PICUS DUO 激光系統

與各種顯微鏡連接

內在共焦，用于成像3D樣本

全計算機控制，無需調節

即插即用安裝

揭示新維度
無需熒光染料

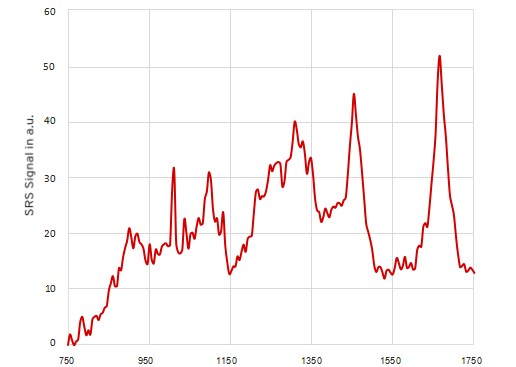

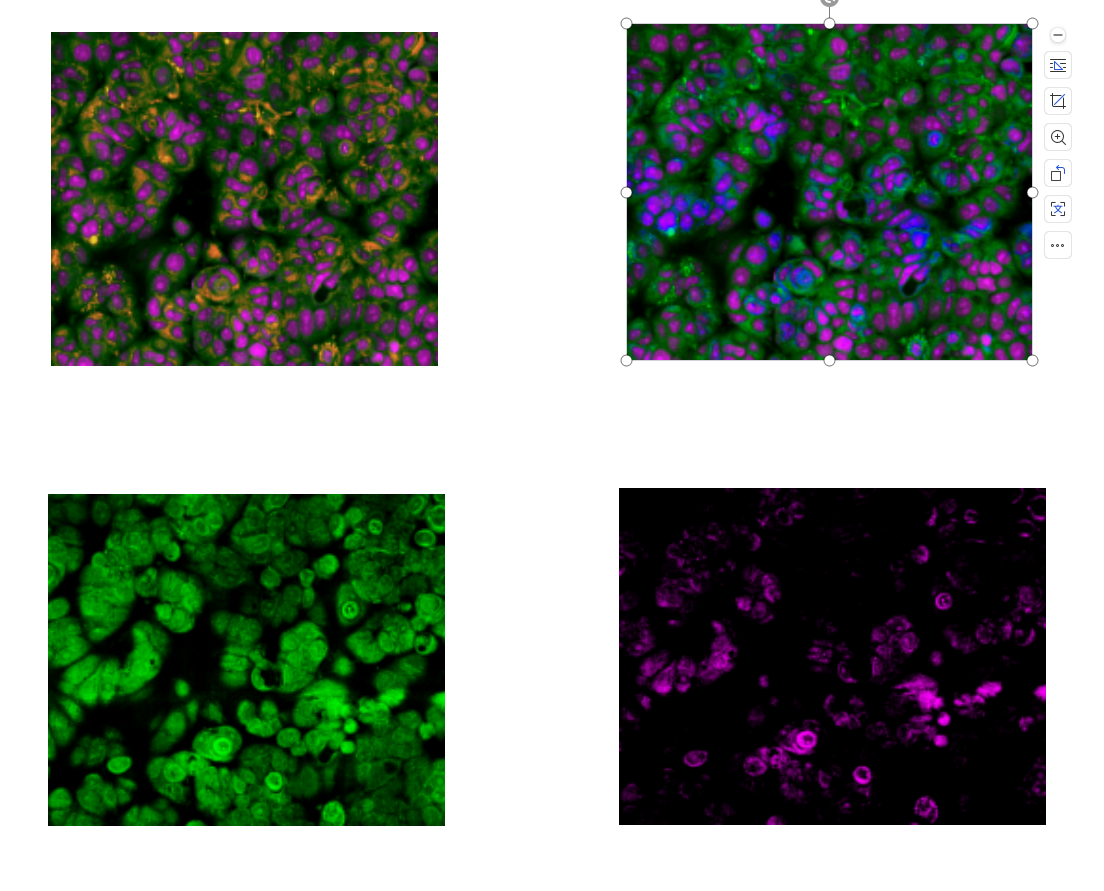

下面您可以看到我們的激發Raman顯微鏡系統獲取的 MCF7 細胞的 SRS 光譜。所謂的 光譜指紋區域 包含了豐富的化學信息。每個峰值代表一個分子鍵，可以作為生物標志物進行成像和探測。例如，右側展示了 MCF7 細胞中三酰甘油（黃色，成像在 3015 cm`），苯丙氨酸（藍色，1030 cm'），酰胺 I 峰值（綠色，1660 cm^-1）以及脂質不飽和度水平（品紅色，1660 cm" 和 1440 cm' 的比值）的分布。

            分子鍵（波數，單位：cm`）

SRS 成像

l 豐富的化學對比度

l 無需染色

l 每張圖像最多可使用 300 個顏色通道

揭示與探索
隱藏的結構

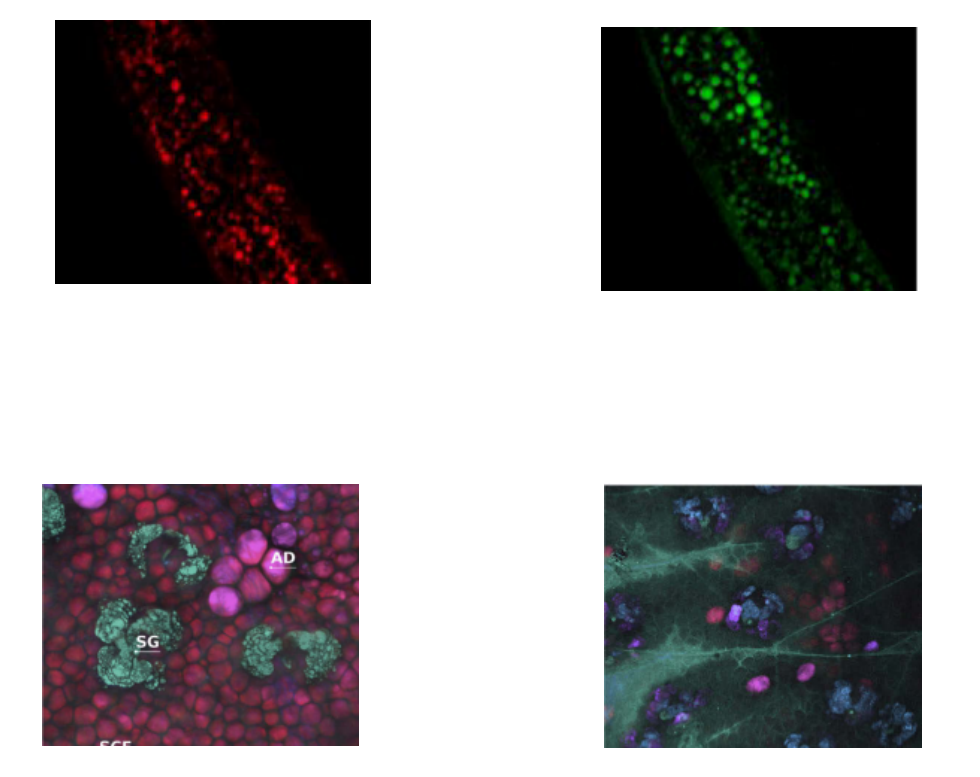

我們的 NOCTUA 顯微鏡系統 允許在生理相關條件下成像結構和事件，這些結構和事件是熒光標記無法獲取的。以下的 SRS 圖像 顯示了 C. elegans 中的不飽和脂肪酸和膽固醇（上面板）。

下方的面板展示了由脂質形成的皮膚結構（左側為小鼠耳朵皮膚），以及局部應用的未標記藥物通過皮膚的穿透（右側）。

優化用于超光譜 SRS

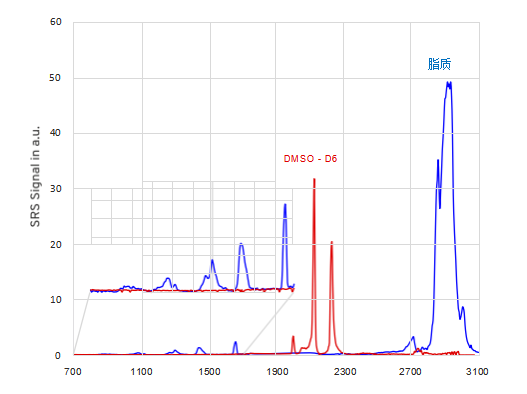

l 跨完整拉曼光譜（700 - 3100 cm-1）成像分子鍵

l 在毫秒級別切換指紋區域到 C-H 區域

分子鍵（波數，單位：cm`）

分鐘內完成

組織診斷

我們的 NOCTUA 激發拉曼顯微鏡系統 允許對新鮮未處理的組織進行病理評估。以下是小鼠胃切片的無標記圖像（比例尺 = 200 μm）。

在幾分鐘內成像分子鍵，以重建虛擬的 H&E 對比度，從而在組織中識別細胞體和細胞核。而傳統的病理染色方法需要長達 10 小時的時間來創建這種對比度。

 虛擬 H&E 對比度

l 與傳統染色方法高度一致

l 無需切片或預處理

l 無縫縮放至 700 nm

z高可用

調諧速度

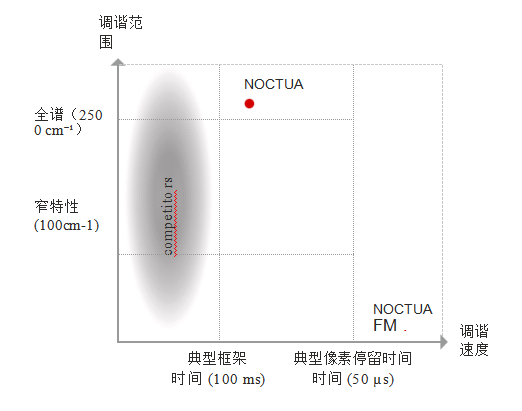

我們的 NOCTUA 系統 提供僅需毫秒級的調諧速度，覆蓋 700 到 3100 cm` 的范圍。調諧機制支持掃描和切換操作，且無需外部延遲。

寬范圍的Raman光譜調諧與快速調諧的結合是任何傳統系統無法比擬的。這使得我們的系統成為視頻速率 CARS 和 SRS 成像在多個波數上的理想解決方案，或用于快速獲取超光譜數據集。

超光譜成像速度提升10倍

· 在700到3100 cm?1之間的調諧速度為毫秒級
· 無需外部延遲或調制器
· [100個光譜點，256*256像素，10微秒停留時間]僅需1分鐘

平衡探測器
低噪聲成像

為了克服激光噪聲，激光噪聲通常會阻礙成像系統達到理論的散射噪聲極限，我們使用了平衡探測器。通過測量參考光束中的激光噪聲，并將其從樣品后的SRS信號中減去，可以消除噪聲，從而提高信噪比并增加成像速度。

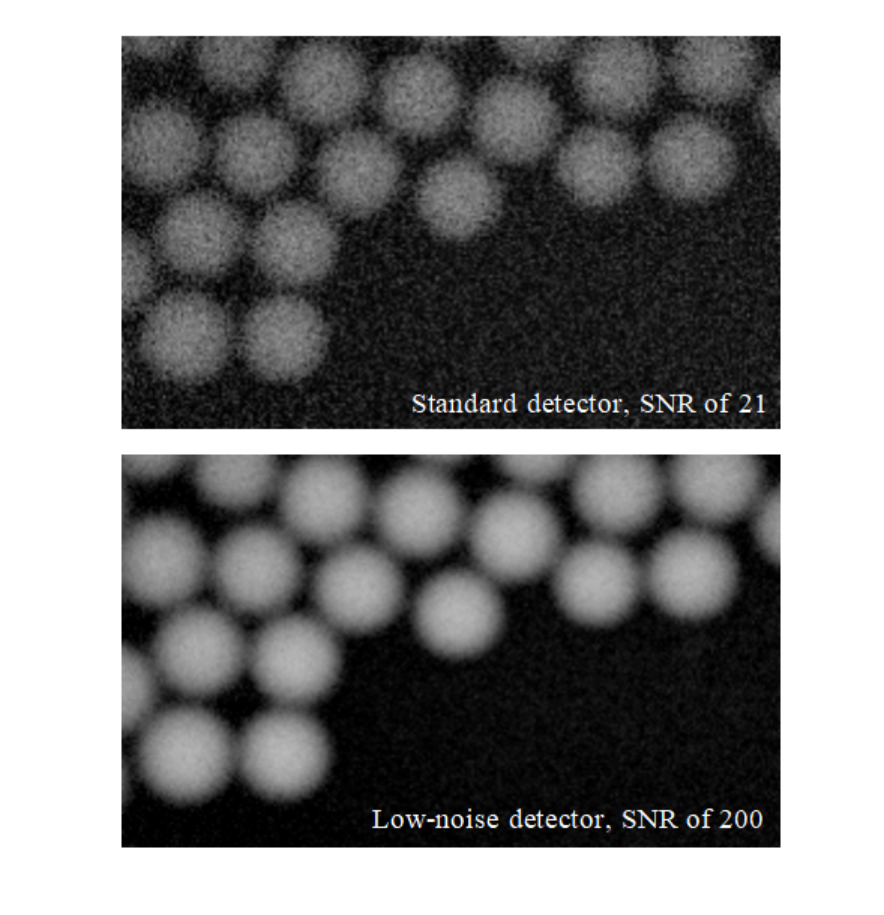

如下所示，我們通過光纖耦合的平衡探測器實現了10 dBc的噪聲抑制。為便于說明，右上角顯示的是使用標準探測器獲得的塑料珠子SRS圖像，其信噪比為21。相比之下，右下角顯示的是使用低噪聲探測器獲得的相同圖像，信噪比提高至200。

觀察細節
高分辨率SRS

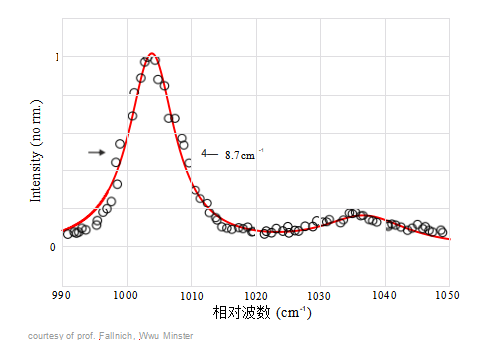

我們的NOCTUA刺激Raman顯微系統具有低噪聲光譜調諧模式，能夠解析清晰的光譜共振。這一功能在指紋光譜區域尤其有用。以下是一個例子，您可以看到在約1000波數處，聚苯乙烯的共振被很好地解析，光譜寬度約為9波數。
