橫河AQ6377 MWIR中波紅外光譜分析儀(1900 ~ 5500nm)

橫河AQ6377 MWIR中波紅外光譜分析儀(1900 ~ 5500nm)
橫河AQ6377光譜儀是采用衍射原理,與平常的干涉型光譜儀不一樣,它主要用于中紅外的激光器,有效解決中紅外激光器測量波形問題。它采用色散分光技術來測量1.9um-5.5um波長范圍的激光光譜測試,具有高精度,動態范圍廣,高分辨率的特點。色散分光技術是一種讓光穿過衍射光柵來將其分散并穿過窄縫,從而提取特定波長范圍的光。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
F80010006  AQ6377 MWIR中波紅外光譜分析儀 1900-5500nm   [PDF] 波長范圍:1900-5500nm;波長精度: ±0.5nm;波長分辨率: 0.2~5nm;動態范圍 :50dB    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

橫河AQ6377光譜儀是采用衍射原理,與平常的干涉型光譜儀不一樣,它主要用于中紅外的激光器,有效解決中紅外激光器測量波形問題。它采用色散分光技術來測量1.9um-5.5um波長范圍的激光光譜測試,具有高精度,動態范圍廣,高分辨率的特點。色散分光技術是一種讓光穿過衍射光柵來將其分散并穿過窄縫,從而提取特定波長范圍的光。

產品特點

● 波長范圍: 1900 ~ 5500nm

● 5種波長分辨率設置: 0.2 ~ 5nm

● 超寬可測功率范圍: -60 ~ +13dBm

● 波長精度: ±0.5nm

● 動態范圍: 50dB

● 內置校準功能和波長參考源,易于維護

● 適用于測量不同應用領域的高功率和低功率源

通用參數

型號

AQ6377

帶寬

MWIR

波長范圍

1900-5500

波長精度

±0.5(全波長范圍)

波長分辨率設置Min.

0.2

波長分辨率設置Max.

5

Max. 采樣點數

50001

測試功率范圍(dBm)Max.

+13typ.

測試功率范圍(dBm)Min.

-40 (1900-2200nm,typ. )

-50 (2200-2900nm,typ.)

-60 (2900-4500nm,typ.)

功率精度(dB)

±2.0typ.

動態范圍(dB)

50 (±5.0nm,RES:0.2nm,typ.)

凈化功能

用于高階衍射光的內置截止濾波器

用于波長校準的光源

AQ6377光譜儀可以用來測試不同的激光器,DFB-LD,SLD-LD,FP-LD,LED。它可以詳細的給出激光器的測量數據,比如,中心波長,譜寬,邊模抑制比,功率,偏振模色散等性能參數。此外,AQ6377可以用來進行放大器光譜功能對比測試,對比激光器以及放大之后的參數,波形區別,更好地展示放大器的性能參數。

為了展現AQ6377光譜儀的性能,我們對此進行了2330nm的可調諧激光器的激光器測試,我們把激光器的的輸出端接入光譜儀的輸入端,激光測試搭建圖如圖1所示;打開激光,再打開光譜儀測試到波長,DFB激光器測量如圖2所示;QCL-FP激光器測量如圖3所示;還有DFB 2004nm激光器和放大器對比測試如圖4所示。

圖1:中紅外系統搭建圖

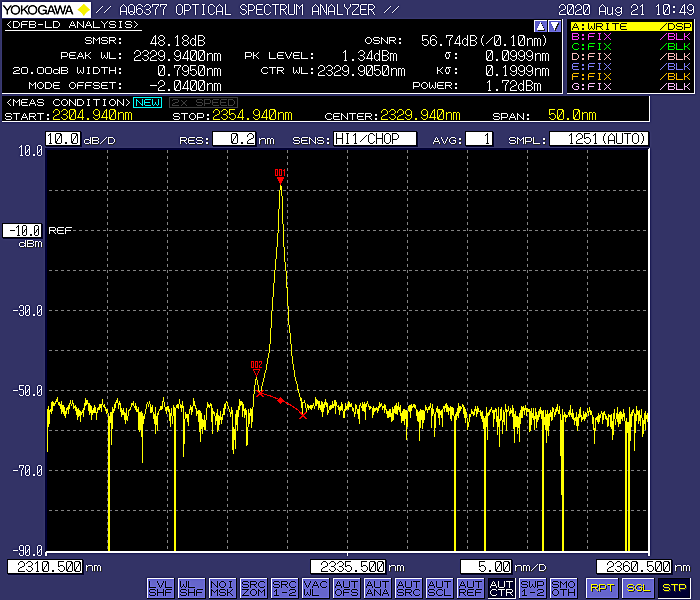

圖2:光譜儀上顯示的DFB激光器 2330nm

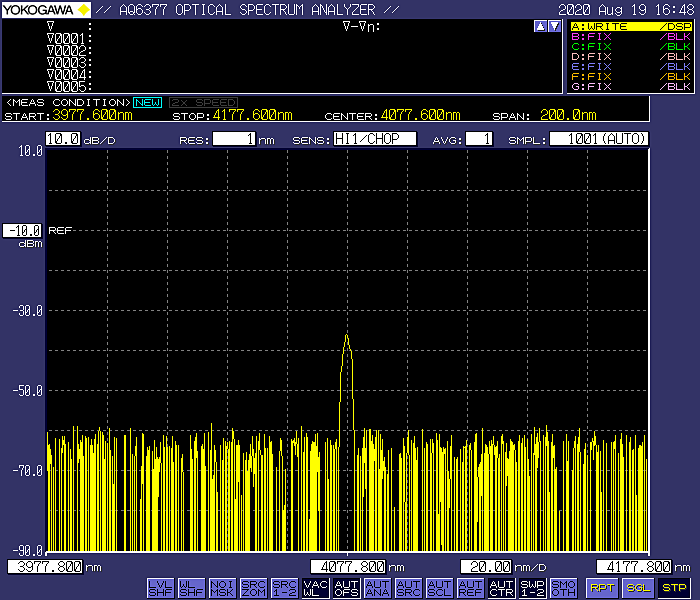

圖3: 光譜儀上顯示的QCL-FP激光器4077nm

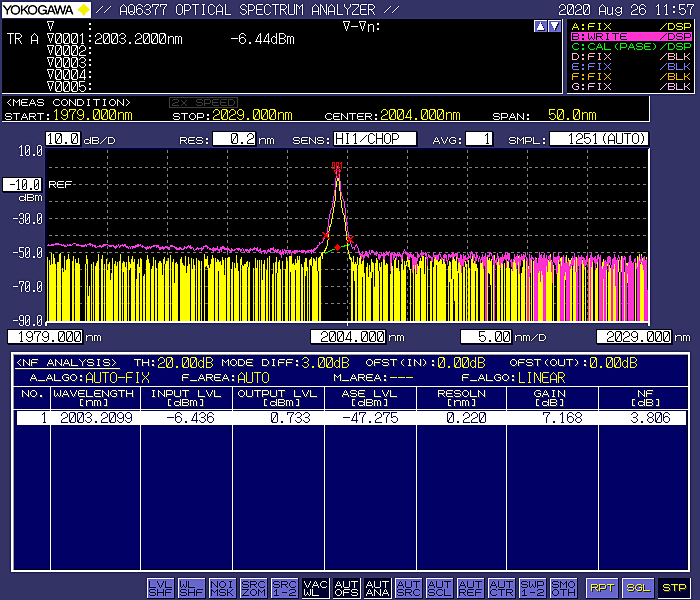

圖4 2004nm激光器,放大器光譜對比測試圖


AQ6377光譜儀還可以消除水分子的影響,由于AQ6377的高分辨率和靈敏度,所以,它可以檢測到水分子,水分子的測量可能導致特定區域光譜信號產生影響,而它后面板上有個端口,可以持續提供純凈化氣體,類似氮?dú)?,所以,AQ6377光譜儀可以減少水分子吸收的影響,使測量結果更加準確。

AQ6377內置切割過濾器的高階衍射光,它是光柵衍射出光,所以,單色儀在一定情況下,會產生高階的衍射光,這種光波長等于輸入波長的整數倍,而過濾器會將入射光切割刀1500nm以下,大大的減少高階衍射光的影響。在掃描的時候,即使把掃描的速度提升一倍,對最后的靈敏度值最多造成2dB的損耗。

并且,AQ6377光譜儀在激光的入射端口,光譜儀的內部選擇用自由空間光的接入方法,儀器內部不接光纖,可以使用APC,PC的激光器的連接頭,方便使用,保證了高的耦合效率,可重復性,對于單模,多模的測試也是沒有高的損耗,可以正常使用。
