高速可調諧帶通濾波器。作為一個雙端口光學模塊，輸入端口接收寬帶多波長的光，并且只接收一小部分入射信號通帶內允許通過濾波器并被引導到輸出端口。所選波段的中心波長可調諧到工作波長范圍內的任何位置。在我們的設計靈活，傳輸帶寬，波長調諧范圍可定制。該壓控濾波器無需運動部件，調諧速度快，體積小，體積小。我們的濾波器被用作光學光譜分析儀（OSA）的波長掃描引擎光學系統中提高激光信噪比的抑制濾波器及系統診斷通信系統。
● 高速波長調諧
● 寬工作波長范圍
● 平頂/高斯濾波器形狀
● 無活動部件
● 超過10億個周期
● 光譜分析儀引擎
● ASE噪聲抑制
● 光通道診斷
● 測試和測量儀器
● 波長鎖定器的信道選擇
參數
參數 | Min | Typical | Max | Unit |
中心波長 | – | 1060, 1310, 1550, 2000 | – | nm |
可調諧范圍[1] | – | 60 | 80 | nm |
調節分辨率 | – | 0.1 | – | nm |
插入損耗[2] | 2 | 3 | 4 | dB |
帶寬 @-3dB | – | 1 | 1.2 | nm |
帶寬 @-20dB | – | 10 | – | nm |
邊帶抑制 | – | 30 | – | dB |
PDL (SM fiber only) | – | 0.15 | 0.35 | dB |
PMD (SM fiber only) | – | – | 0.5 | ps |
消光比(PM fiber only) | 18 | 23 | – | dB |
回波損耗 | 40 | – | – | dB |
操作功率(CW)[3] | – | 0.5 | 15** | W |
工作溫度 | 0 | 20 | 60 | °C |
存儲溫度 | -10 | – | 70 | °C |
尺寸 | – | 43 L x 43 W x 20 H | – | mm |
[1]. 更長波長更大的調諧范圍
[2]. 小纖芯損耗更大. 不加接頭寬帶光源測試出來的差損數據。
[3].支持Max. 15W的大操作功率定制服務
相關測試一,2023/08/09
實驗儀器 2000nm60nm單?？烧{(diào)諧濾波器 、2000nmSLD臺式光源、光譜儀
濾波器型號：TOF-2000-500-60-SA

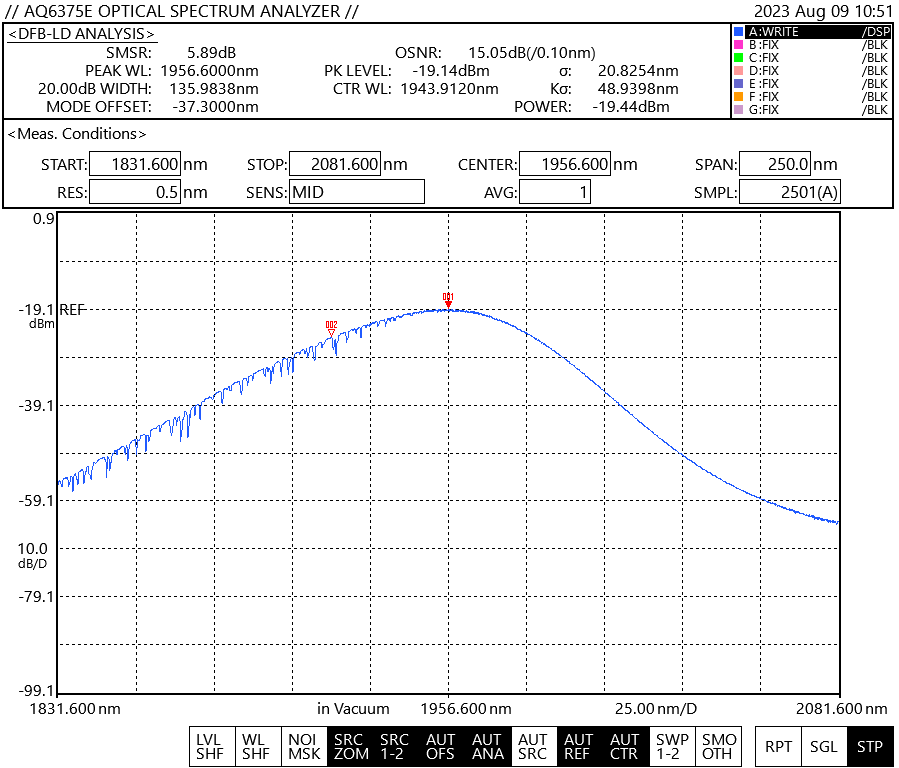

一、測試用光源光譜圖

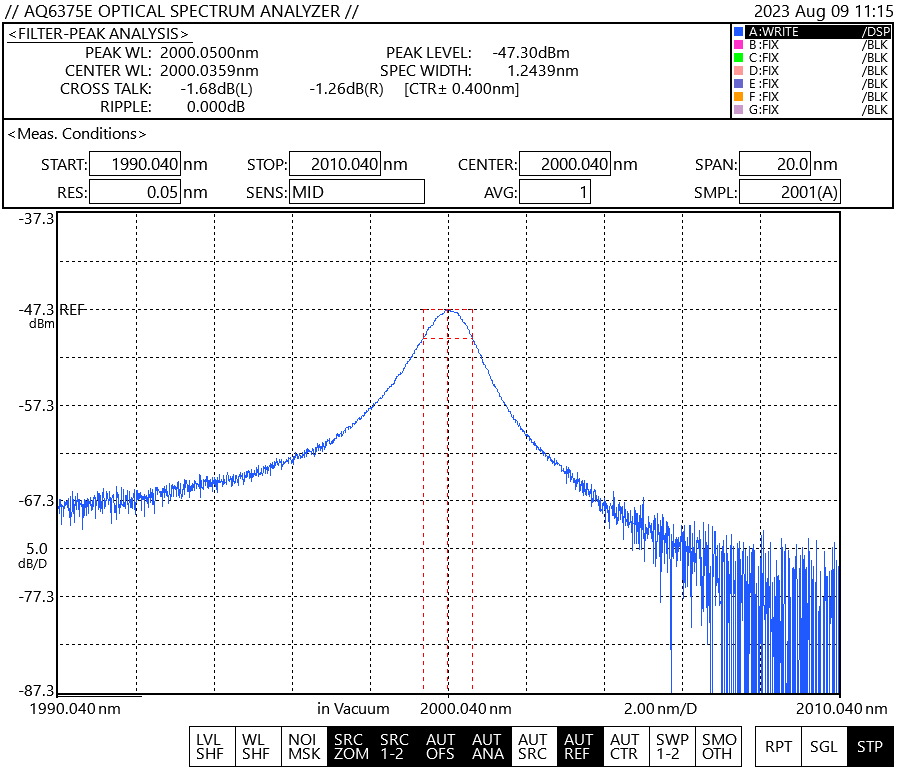

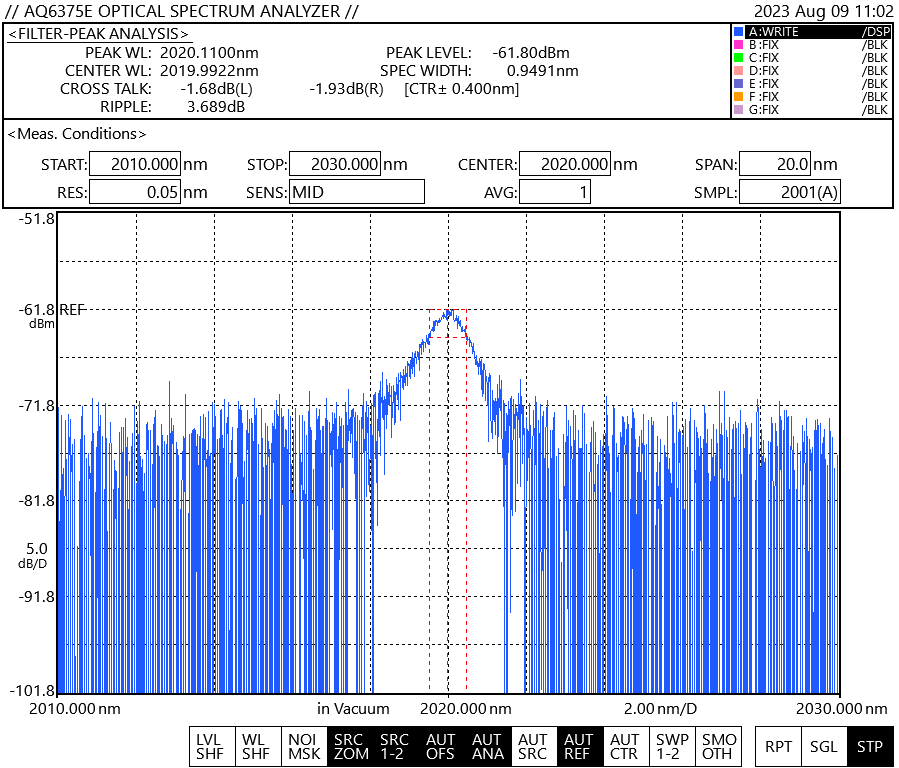

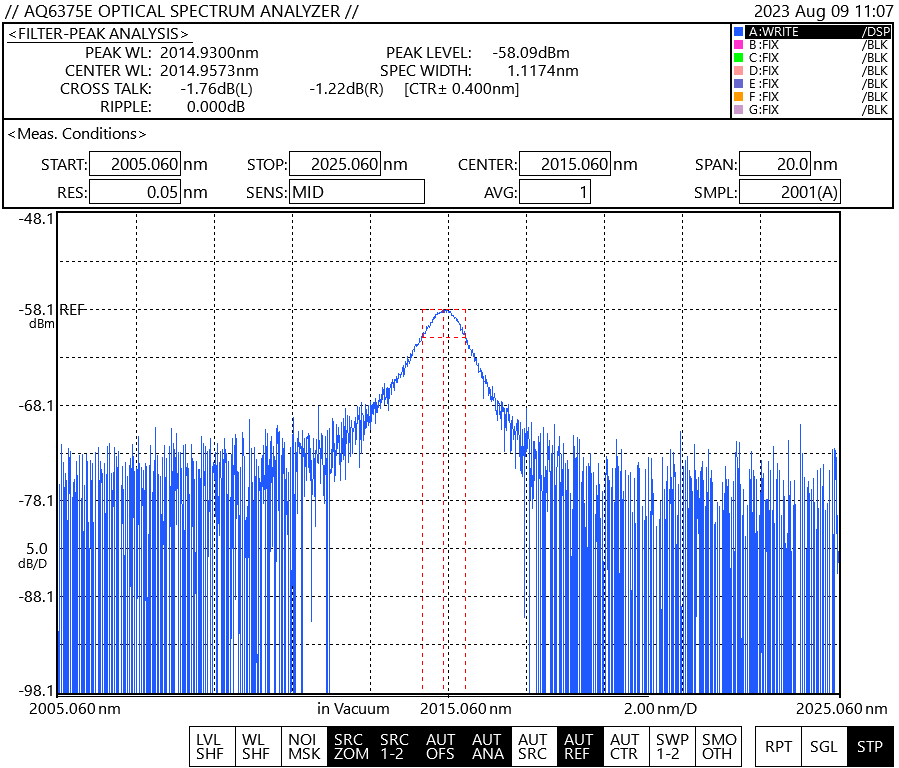

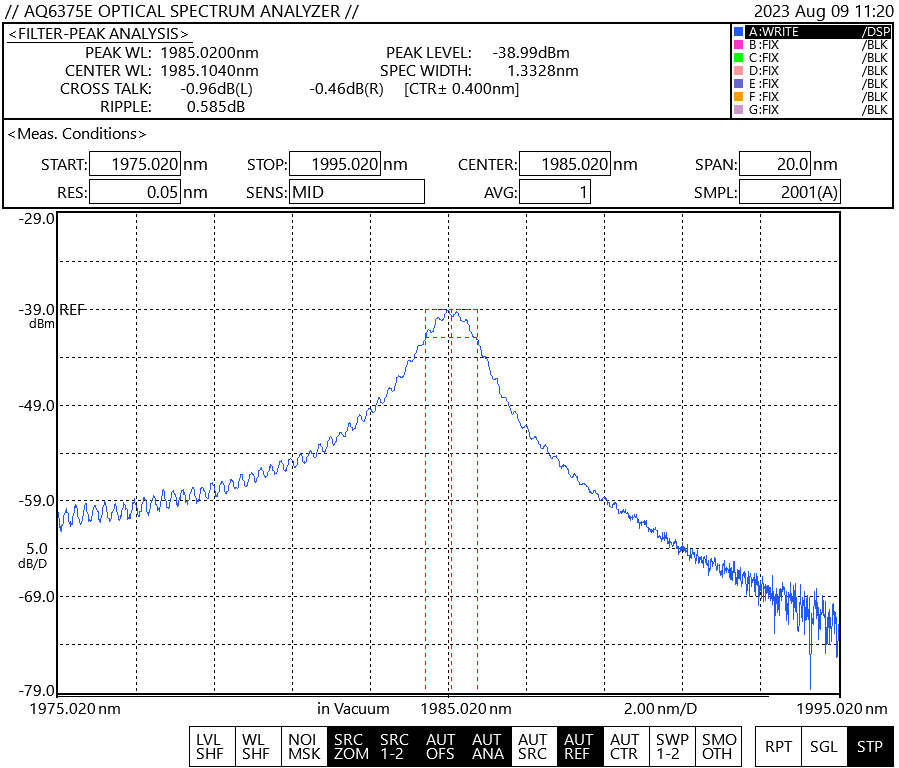

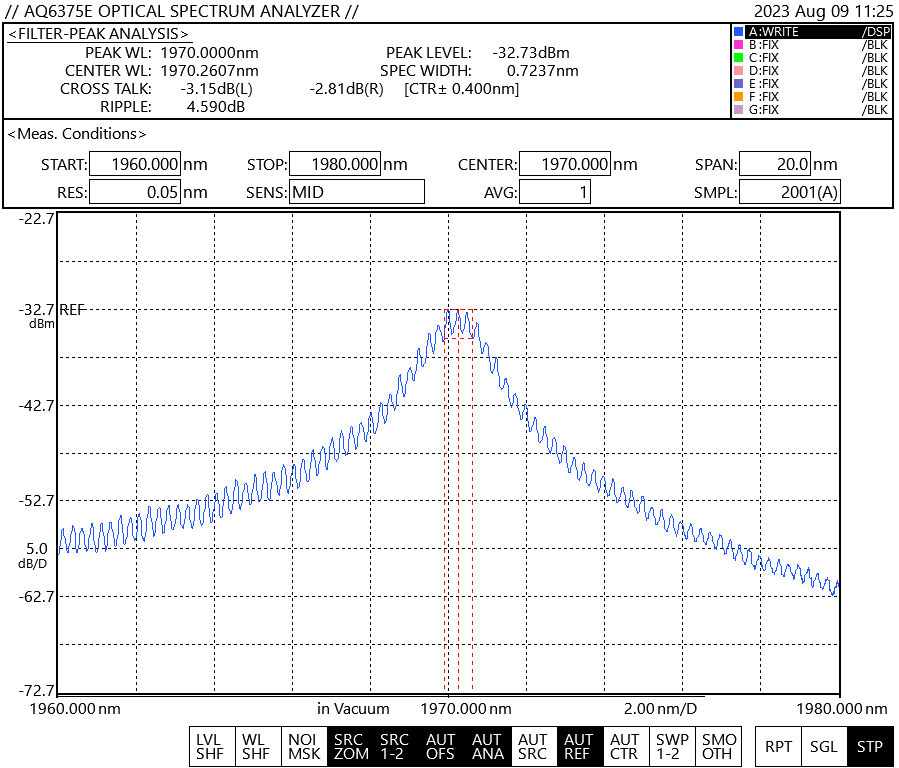

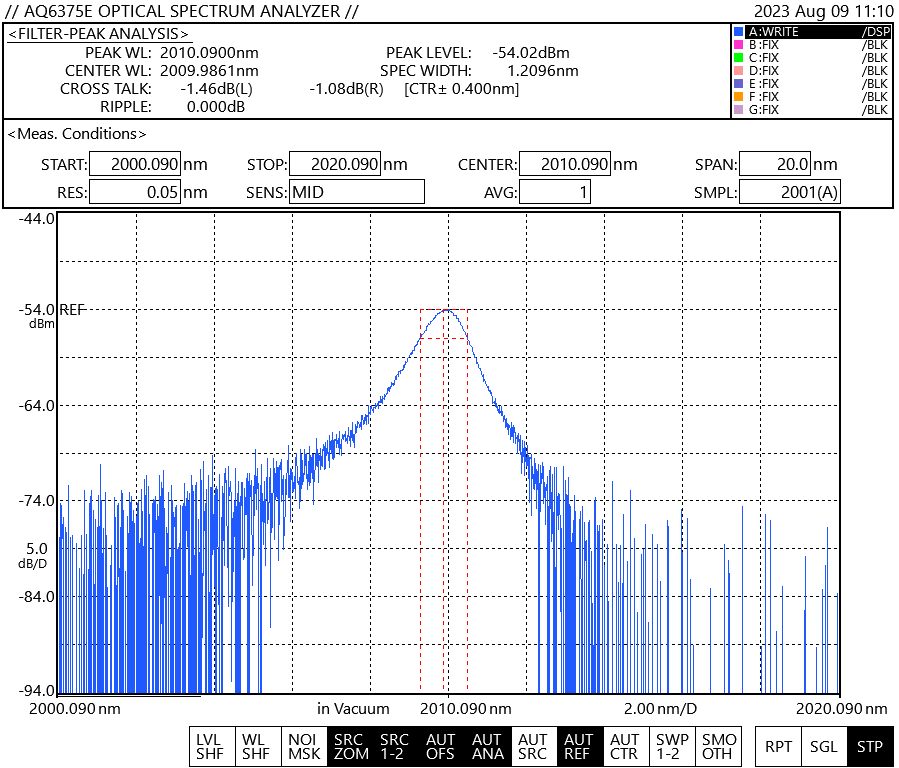

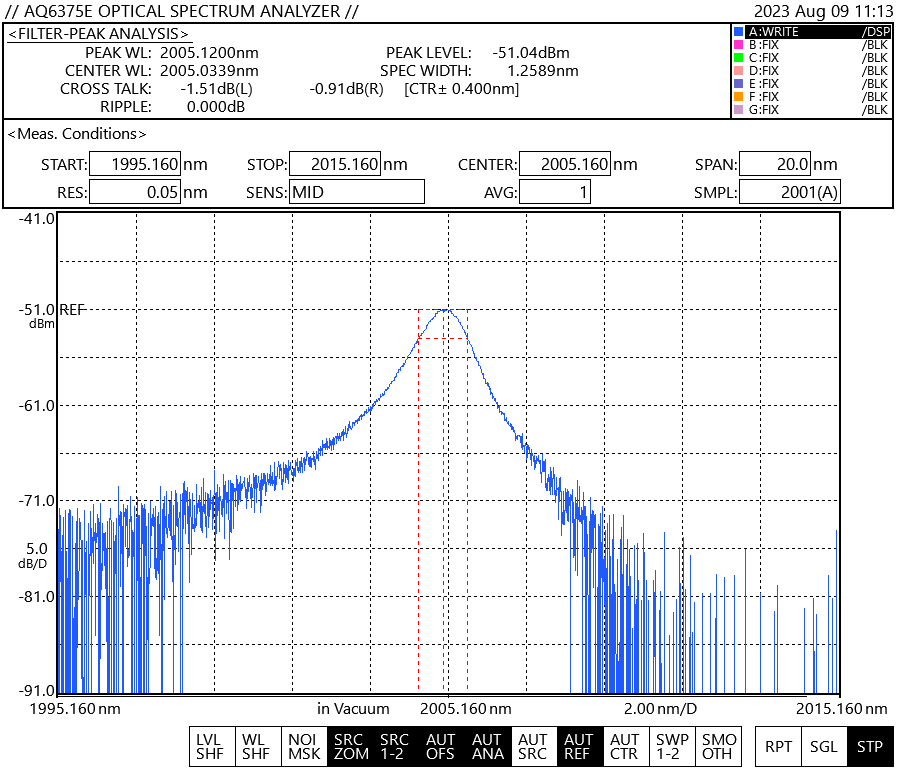

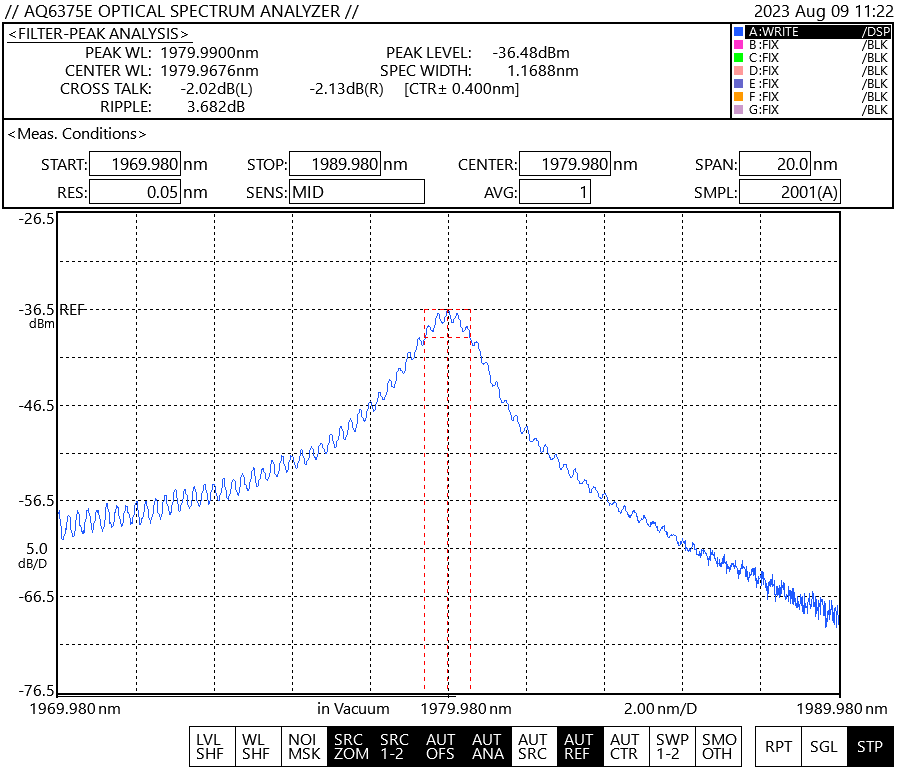

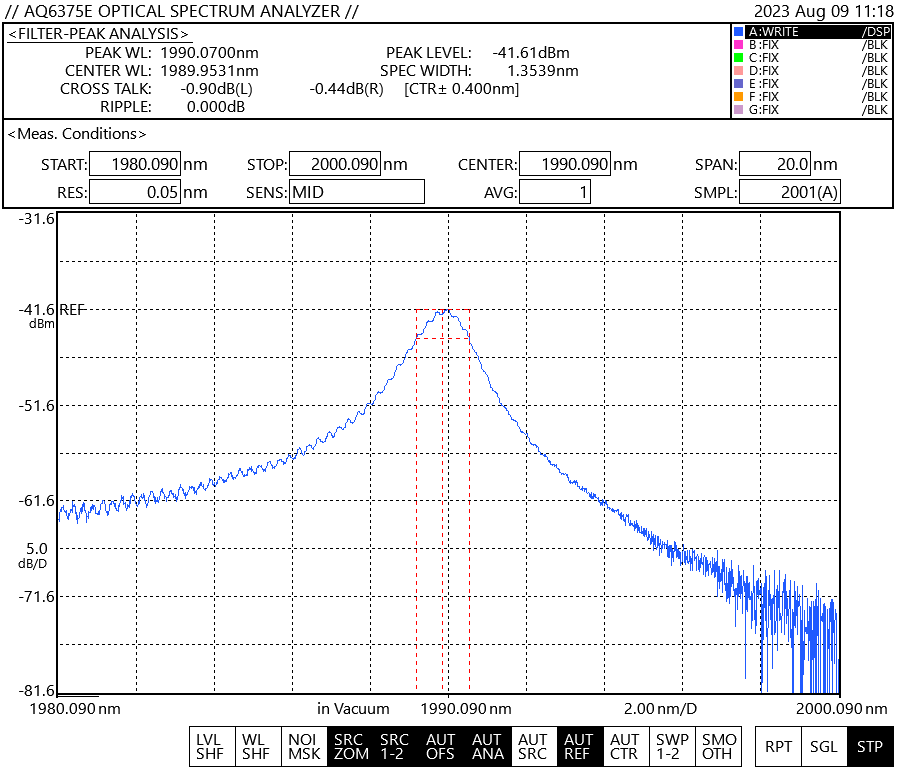

二、實測光譜圖

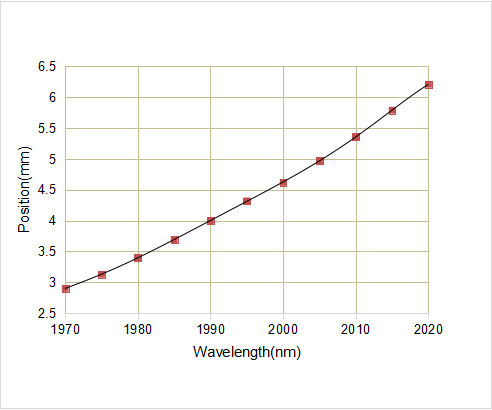

三、中心波長與旋鈕位置關系圖
相關測試二,
測試光源
PN：PL-SLD-1550-A-A81-SA
SN：S17062686
測試光源光譜圖

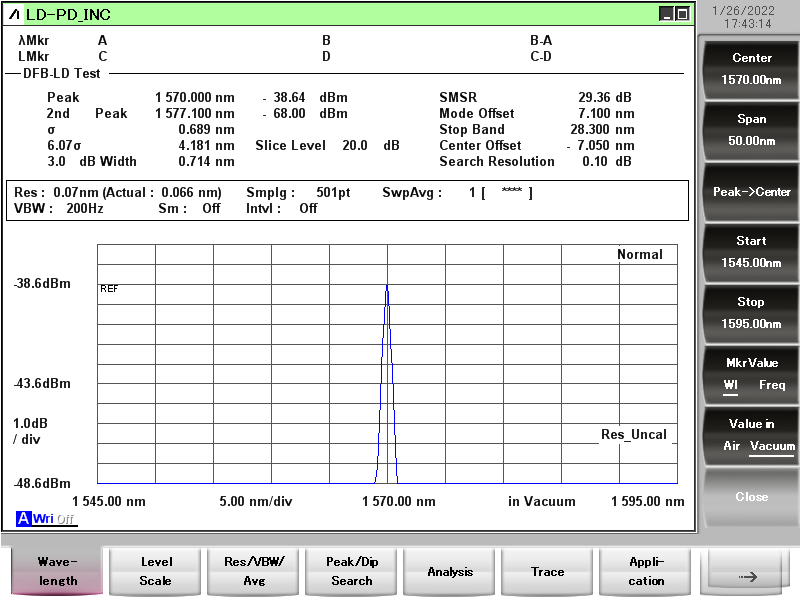

1 實測光譜圖
1580nm
1570nm
1560nm
1550nm
1540nm
1530nm
1520nm
波長與旋鈕位置關系
波長 | 旋鈕位置 |
1520 | 4.48 |
1530 | 5.07 |
1540 | 5.68 |
1550 | 6.4 |
1560 | 7.2 |
1570 | 8.2 |
1580 | 9.6 |

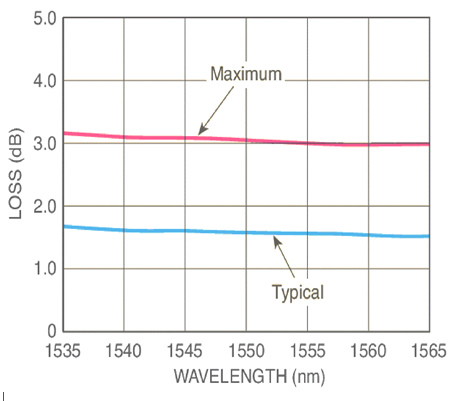

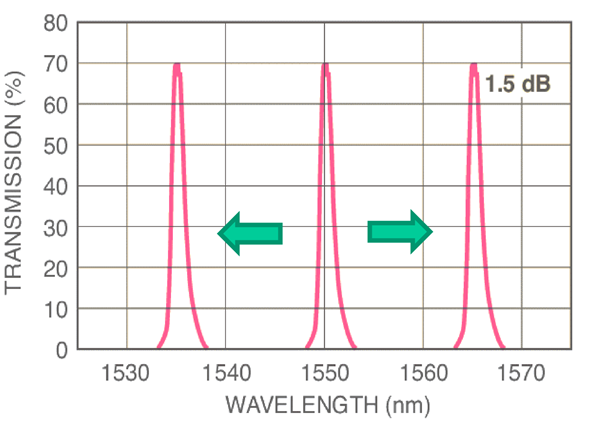

典型透射曲線圖：

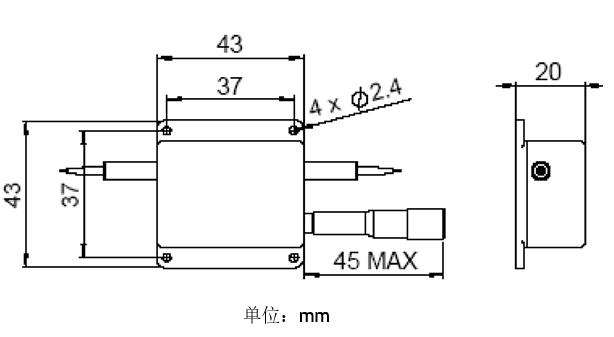

尺寸圖：
訂購信息：
TOF- □□□□-☆-A8▽- XX
□□□□: 中心波長
1060: 1060nm
1310:1310nm
1550: 1550nm
*****
1620: 1620nm
1850:1850nm
1950:1950nm
2000:2000nm
2100:2100nm
☆ : Handling Power
500: 500mW
5000: 5W
▽: Tuning Range
60: ±30nm
100: ±50nm
XX: Fiber and Connector Type
SA=HI1060(對應波段的單模光纖此處以1060nm舉例）+ FC/APC
SP=HI1060+ FC/PC
PA=PM980 Fiber+ FC/APC
PP=PM980 Fiber+ FC/APC
