T-Era-20D-1550-Air太赫茲光電導天線(THz-PCA)用于在THz時域系統中生成和檢測高功率和寬帶太赫茲脈沖。T-Era-20D-1550-Air THz-PCA是在高阻超快外延生長的多量子阱InGaAs-InAlAs襯底上制成的,并包裝在TeTechS正在申請技術上認可的THz芯片外殼模塊中。外殼模塊容納THz-PCA,并在THz-PCA芯片的背面安裝了準直的高電阻硅透鏡。
該設備以模塊化格式包裝,因此可以輕松地以很少的成本更換機箱內的THz-PCA芯片。該設備出廠時已將硅透鏡對準并包裝在THz-PCA芯片的背面。使用我們的硅透鏡設置夾具更換THz-PCA芯片后,可以重新對準硅透鏡。
可以通過隔離的SMA連接器將輸入偏置電壓施加到芯片上。內置的限壓電路可防止芯片過壓損壞。在接收操作模式下,可以通過SMA連接器測量檢測到的太赫茲光電流。前面板上的標準01/2'踏孔和外殼側面的螺孔使您可以方便地將模塊連接到其他標準光學組件或?qū)⑵浒惭b在光學平臺上。
● 堅固的包裝
● 太赫茲信號大
● 集成硅透鏡
● 標準01/2'轉接器
● 易于安裝
● 內置保護電路
● 可以使用
● 太赫茲光譜學。
● 太赫茲成像。
● 材料表征。
● 材料感測。
● 無損檢測。
● 太赫茲光譜學。
● 隱藏物體檢測。
● 產品檢驗。
● 制造質量控制。
● 材料標識,例如:塑料;紙漿和造紙; 凝膠有機粉末;膠粘劑。
● 厚度測量和均勻性分析。
● 涂層和薄膜分析。
● 添加劑分析。
● 電子芯片故障分析。
● 太赫茲時域系統。
產品屬性 | 參數值 |
激發光波長 | 1540 nm - 1560 nm |
平均光功率 | 1 mW - 15mW |
偏置電壓 | 1V - 15 V |
頻譜帶寬 | 1.2THz |
功率譜動態范圍 | 60 dB |
尺寸(W*L*H): | 1" X 1" X 0.4" |

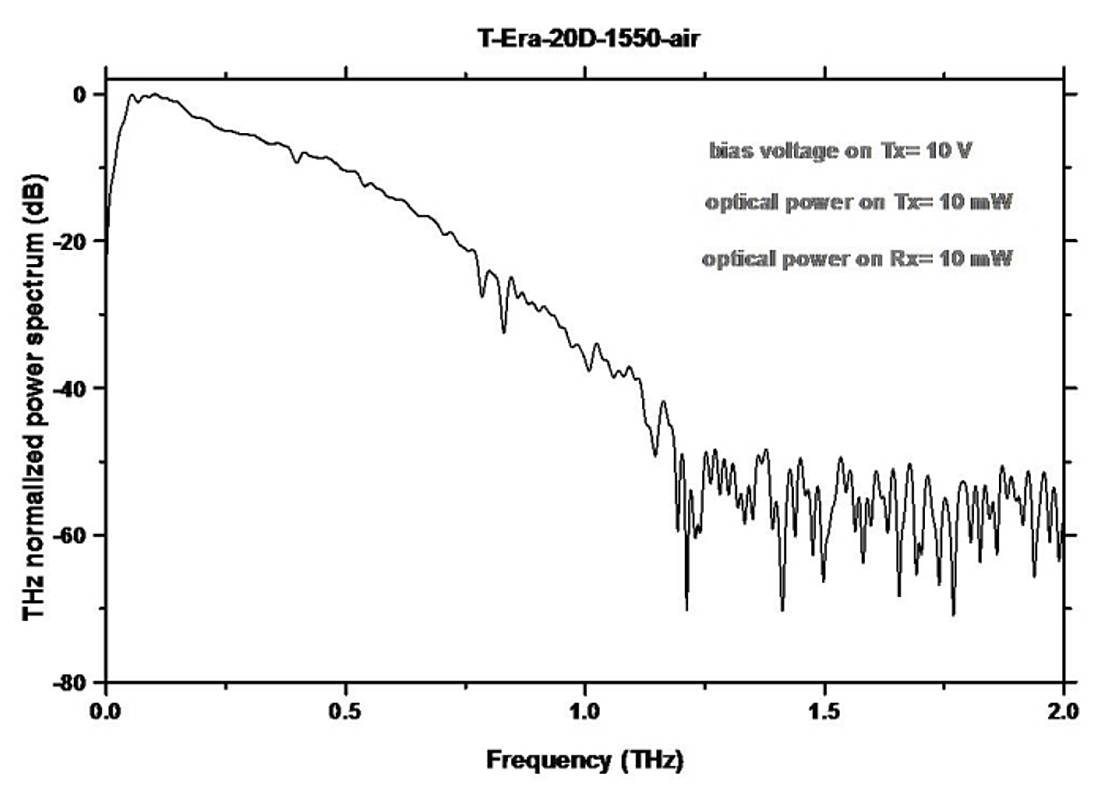

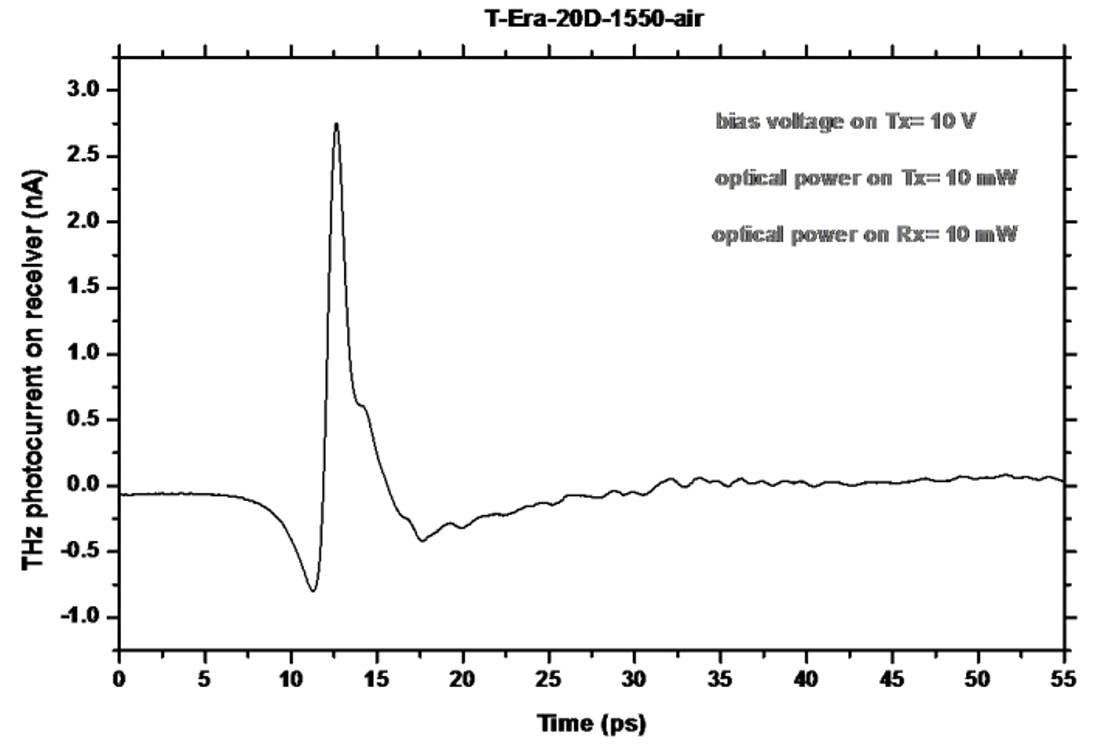

在太赫茲時域系統中,T-Era-20D-1550-Air發射器模塊生成并由T-Era-20D-1550-Air接收器模塊檢測到的典型THz脈沖及其相應的功率譜。一對T-Era-20D-1550-Air THz-PCA受到平均頻率為15 mW的100 fs光脈沖的激勵,在接收天線上產生4.5 nA峰值太赫茲光電流,其動態頻譜范圍超過60dB太赫茲。
