DCM-PC 產品將連續啁啾光纖布拉格光柵 (FBG) 的色散補償能力與普通跳線的簡單性相結合。此 DCM 解決方案旨在為尋求簡單且經濟高效的色散解決方案的系統供應商或運營商提供服務。
DCM-PC 適用于廣泛的應用領域，從基于基本 TDM 的城域網和區域網到海底 DWDM 終端中的信道或子帶特定殘余色散補償。
本文概述了 760 GHz 的帶狀 DCM-PC。根據設計，它涵蓋了與八個 100 GHz 間隔的 ITU 信道相對應的頻率/波長范圍。
描述
DCM-PC 產品將連續啁啾光纖布拉格光柵 (FBG) 的色散補償能力與普通跳線的簡單性相結合。此 DCM 解決方案旨在為尋求簡單且經濟高效的色散解決方案的系統供應商或運營商提供服務。
DCM-PC 適用于廣泛的應用領域，從基于基本 TDM 的城域網和區域網到海底 DWDM 終端中的信道或子帶特定殘余色散補償。
本文概述了 760 GHz 的帶狀 DCM-PC。根據設計，它涵蓋了與八個 100 GHz 間隔的 ITU 信道相對應的頻率/波長范圍。
（請注意，該產品可用于上述頻率/波長范圍內的任何信道規劃）。
1 光學設計 ......................................................................................................................................................... 4
2 產品編號 ............................................................................................................................................................... 5
3 質量.................................................................................................................................................................. 11
4 規格...................................................................................................................................................................... 12
4.1 環境和機械規格 ................................................................................................................................ 12
4.2 機械外形 ............................................................................................................................................ 12
4.3 通用光學規格................................................................................................................................... 13
4.4 MODEL 1 (OWR: 1536.373 – 1542.380) ................................................................................ 14
4.5 MODEL 2 (OWR: 1538.739– 1544.765) ................................................................................... 15
4.6 MODEL 3 (OWR: 1542.698 – 1548.755) ................................................................................ 16
4.7 MODEL 4 (OWR: 1545.880 – 1551.962) ................................................................................. 17
4.8 MODEL 5 (OWR: 1549.075 – 1555. 182) ................................................................................. 18
4.9 MODEL 6 (OWR: 1552.283 – 1558.416) ................................................................................. 19
4. 10 MODEL 7 (OWR: 1555.505 – 1561.663) .................................................................................. 20
4. 11 MODEL 8 (OWR: 1559.551 – 1565.741) .................................................................................. 21
4. 12 MODEL 9 (OWR: 1561.989 – 1568. 198) .................................................................................. 22
4. 13 MODEL 10 (OWR: 1533.230 – 1539.213) ................................................................................ 23
4. 14 MODEL 11 (OWR: 1530. 100 – 1536.058) ................................................................................ 24
4. 15 MODEL 12 (OWR: 1526.205 – 1532. 133) ................................................................................ 25
5 產品標簽和包裝............................................................................................................................................. 26
5. 1 標簽............................................................................................................................................................... 26
5.2 包裝 ..................................................................................................................................................................26
6 測試報告 ........................................................................................................................................................ 27
7 光學參數定義................................................................................................................................................. 28
1 光學設計

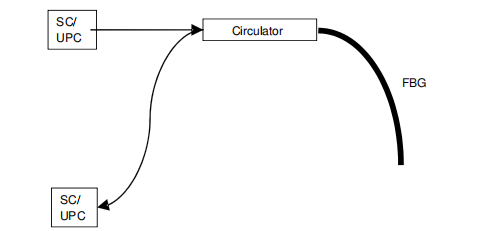

圖1 Proximion DCM-PC的光學設計
用于在不同波長之間產生延遲的 FBG 被熔接至三端口循環器。循環器的輸入/輸出端口被接合至 SC/UPC 連接器尾纖以形成 DCM-PC 單元。
2 產品編號
下表描述了 Proximion 使用的產品編號。
描述 | 型號 |
PC, -200 ps/nm, 1536.373/ 1542.380 nm, 194370/195130 GHz | PC-N0101-N0200SP |
PC,+200 ps/nm, 1536.373/ 1542.380 nm, 194370/195130 GHz | PC-N0102-P0200SP |
PC, -400 ps/nm, 1536.373/ 1542.380 nm, 194370/195130 GHz | PC-N0103-N0400SP |
PC, +400 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0104-P0400SP |
PC, -600 ps/nm, 1536.373/ 1542.380 nm, 194370/195130 GHz | PC-N0105-N0600SP |
PC, +600 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0106-P0600SP |
PC, -800 ps/nm, 1536.373/ 1542.380 nm, 194370/195130 GHz | PC-N0107-N0800SP |
PC, +800 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0108-P0800SP |
PC, -1000 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0109-N1000SP |
PC, +1000 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0110-P1000SP |
PC, -1200 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0111-N1200SP |
PC, +1200 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0112-P1200SP |
PC, -1300 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0113-N1300SP |
PC, +1300 ps/nm, 1536.373/1542.380 nm, 194370/195130 GHz | PC-N0114-P1300SP |
3 質量
本文檔中描述的產品符合 GR-1209/ 1221 CO。
請參閱文檔 111409-B-REL-DOC-DCM_PC Qualification_Report-1.pdf
DCM-PC 產品符合歐洲議會關于限制在電氣和電子設備中使用某些有害物質的指令 2002/95/EC（RoHS 指令）。指令允許的豁免是允許的；但是，這些豁免應在 RoHS 合規證書中明確定義。
4 規格
4.1 環境及機械規格
參數 | 值 | 單位 | |
工作溫度范圍 | -5 ? +70 | C | |
存儲溫度 | -40 +85 | C | |
Min. 彎曲半徑 FBG，連續使用 | 50 | mm | |
連接器類型 | SC/UPC | 超拋光級 | |
跳線長度 | ~ 1.5 | m | |
FBG 長度 |
< 1.2 |
m | 不同單位的長度可能不同，但jue對Max. 值為 1.2 米 |
表 2 環境和機械規格
4.2 機械外形

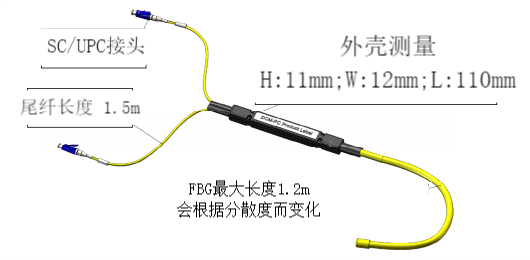

圖2 DCM-PC產品機械外形
4.3 一般光學規格

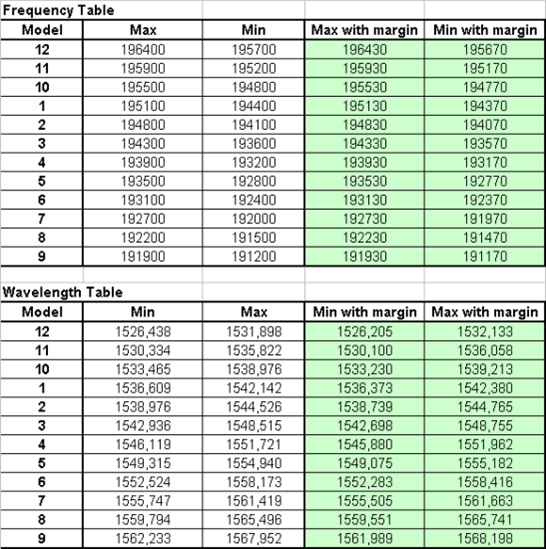

表 3 所有型號的頻率/波長表
4.4 模型 1（OWR：1536.373 – 1542.380）
典型值 | 值 | 單位 | ||
工作波長范圍（這是jue對Min. 工作范圍，即產品可以在更寬的波長范圍內工作） |
1536.373 – 1542.380 194370 - 195130 |
nm GHz | Comment ; 8 ITU channels extended by a minimum of 30 GHz on each side | |
色散，CD | -200 | ps/nm | PC-N0101-N0200SP | |
+200 | ps/nm | PC-N0102-P0200SP | ||
-400 | ps/nm | PC-N0103-N0400SP | ||
+400 | ps/nm | PC-N0104-P0400SP | ||
-600 | ps/nm | PC-N0105-N0600SP | ||
+600 | ps/nm | PC-N0106-P0600SP | ||
-800 | ps/nm | PC-N0107-N0800SP | ||
+800 | ps/nm | PC-N0108-P0800SP | ||
-1000 | ps/nm | PC-N0109-N1000SP | ||
+1000 | ps/nm | PC-N0110-P1000SP | ||
-1200 | ps/nm | PC-N0111-N1200SP | ||
+1200 | ps/nm | PC-N0112-P1200SP | ||
-1300 | ps/nm | PC-N0113-N1300SP | ||
+1300 | ps/nm | PC-N0114-P1300SP | ||
ILmax | 2 | < 2.9 | dB | All types |
IL local var | < 0.4 | dB | All types | |
PDL | 0.2 | < 0.3 | dB | All types |
φpp1 | 0.1 | < 0.3 | rad | All Types |
PMD | 0.5 | < 1 | ps | All types |
Δνφ | 15 | GHz | All types | |
ΔνIL | 15 | GHz | All types | |
色散容差 | ±2.5 | % | All types | |
回波損耗 | < 40 | dB | All types |
表 4 光學規格模型 1 (OWR 1536.371 – 1542.380)
5 產品標簽和包裝
5.1 貼標
DCM-PC 將按照圖 3 中所示的示例進行貼標（請注意，示例圖像中使用了虛擬值）。標簽包含有關零件號、序列號、色散值、工作波長范圍的信息，以及帶有序列號和零件號的二維條形碼。
圖3 DCM-PC標簽示例
5.2 包裝
DCM-PC 產品采用泡罩包裝單獨包裝。請參閱圖 4。
多個單獨泡罩包裝的 DCM-PC 產品可以一起裝在保護性外包裝盒紙箱中，以便高效運輸。泡罩包裝（包括 DCM-PC）的總重量約為 0.3 公斤。

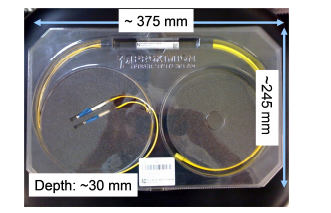

圖4 DCM-PC封裝
6 測試報告

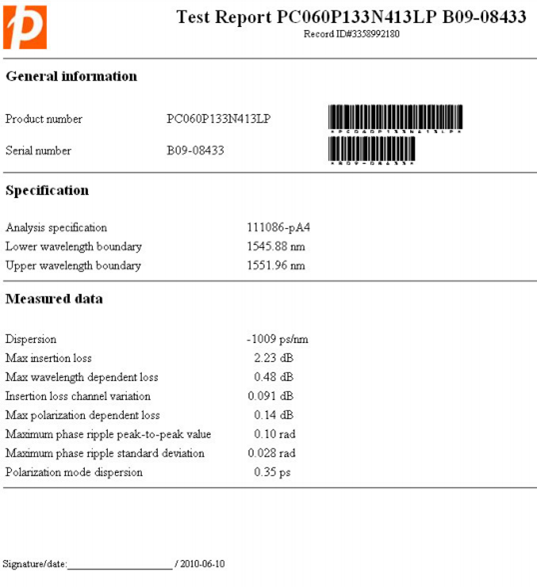

圖 5 最終測試報告示例
測試報告 | |
型號： | |
序列號： | |
參數 | |
分析規范 | 111086-pA4 |
下波長邊界 | 1545.88 nm |
下波長邊界 | 1551.96 nm |
測試數據 | |
-1009 pshrm | |
Max. 插入損耗 | 2.23 dB |
Max. 波長相關損耗 | 0.48 dB |
插入損耗通道變化 | 0.091 dB |
Max. 偏振相關損耗 | 0.14 dB |
Max. 相位波紋峰峰值 | 0.10 rad |
Max. 相位波紋標準偏差 | 0.028 rad |
偏振模式色散 | 0.35ps |
7 光學參數定義
縮寫 | 定義 | 單位 | |
1-1 | ΔνIL | 分析或平均插入損耗參數的頻率窗口。 | GHz |
1-2 | Δνφ | 用于分析或平均局部相位和群延遲參數的頻率窗口。 | GHz |
1-3 | IL | 插入損耗與波長的關系是偏振平均損耗除以 ΔνIL 的平均值 | dB |
1-4 | ILmax | 工作波長范圍內的Max. 插入損耗ILmax = max(IL(λ)) | dB |
1-5 | IL local var | 局部插入損耗變化，定義為插入損耗窗口 ΔνI 上Max. 和Min. IL(λ) 之間的差異。 |
dB |
1-6 |
GD | 群延遲定義為光相位相對于角頻率的導數。群延遲可以表示為頻率或波長的函數。 |
ps |
1-7 |
GDfit | 在整個工作波長范圍內對 GD 進行二階Min. 二乘多項式擬合。GDfit (λ) = α + βλ+ γλ2 |
ps |
1-8 |
GDR | 群延遲紋波定義為 GD 與z佳擬合近似值 GDfit 之間的差值GDR(λ) = GD(λ) - GDfit (λ) |
ps |
1-9 |
φdisturbance | 群延遲紋波相對于角頻率的積分 |
rad |
1-10 |
φRipple1 | 頻率 w 附近的一階局部相位紋波定義為 φRipple 1 (w) = φdisturbane (w)- (a0 + a1w) 其中 a0 和 a1 是在角頻率間隔 [ w-π Δνφ , w+π Δνφ ] 上計算的擬合參數 |
rad |
1-11 |
φpp1 | 頻率窗口內Max. 與Min. φRipple1之間的一階相位紋波峰峰值差Δνφ。
窗口在整個工作波長范圍內滑動。 |
rad |
1-12 |
CD | 色散，群延遲關于波長的導數 |
ps/nm |
1-13 |
PMD | 偏振模色散定義為工作波長范圍內 DGD 的平均值。相位數據已在寬度為 100 pm 的移動頻率窗口上取平均值，以消除普通偏振無關群延遲紋波的影響。 |
ps |
