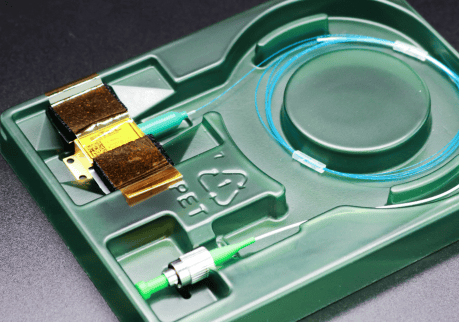

FOL1405R系列已被設計用于多種光放大器，如用于光傳輸系統的EDFA或拉曼放大器，te別是在密集波分復用(DWDM)系統中.將應變多量子阱激光二極管芯片與熱電冷卻器(TEC)、熱敏電阻和PIN光電二極管集成在一個密封的14針封蝶形封裝中。一個雙透鏡系統將一個圓形的光從激光芯片有效地耦合到光纖上，并使輸出功率高達320 mW。該激光模塊符合TelcordiaTMGR-468要求中描述的電信要求，并在經過ISOTM9001認證的生產線上生產。
產品特點：
輸出功率高達320 mW(CW)
14引腳蝶形封裝
內置熱電冷卻器(TEC)和熱敏電阻，以確保穩定運行
集成PIN光電二極管
內部光學隔離器（可選）
單模光纖或保偏光纖可選
波長穩定器可采用外部FBG（可選，限制PM光纖）
模塊內的無環氧樹脂設計，具有長期可靠性
產品應用：
摻鉺光纖放大器的泵浦源
C和/或L波段EDFA
單通道放大器到DWDM放大器
拉曼放大器的泵浦源
技術參數：光電特性：（傳感器溫度(Ts)=25°C）
參數 | 符號 | Min. | 典型 | Max. | 單位 | 條件 |
輸出功率 | Pf1) |
mW | ||||
FOL1405RRO
FOL1405RRP | 250
260 | -
- | -
- | IfBOL=<1100mA, | ||
FOL1405RSA
FOL1405RSB | 270
280 | -
- | -
- | IfBOL=<1200mA, | ||
FOL1405RTC FOL1405RTD
FOL1405RTV | 290
300
320 | -
-
- | -
-
- | IfBOL=<1300mA, | ||
中心波長(FP) 中心波長(FBG) | lc lc2) | 1460 lc-1.5 | -
lc | 1490
lc+1.5 | nm
nm | RMS(-20dB), Rated Power
RMS(-20dB), Rated Power |
光譜寬度(FP) 光譜寬度(FBG) | Dl Dl | - - | -
- | 8
3 | nm
nm | RMS(-20dB), Rated Power
RMS(-20dB), Rated Power |
LD 工作正向電壓 | Vf | - | - | 2.6 | V | Rated Power |
LD 正向電流 at EOL | IfEOL | - | - | 1.2xIfBOL | mA | End of Life |
監控電流 | Im | 100 | - | 2000 | mA | VrPD=5V, Rated Power |
監控暗電流 | Id | - | - | 100 | nA | VrPD=5V |
消光比 | Re | 16 | - | - | dB | Type4 and Type6 |
隔離度 | Iso | 30 | - | - | dB | Type3 and Type4 |
TEC Spec. | - | Refer to below | - | - | ||
熱敏電阻 | Rth | 9.5 | 10 | 10.5 | kW | Ts=25°C |
熱敏電阻 B 常數 | Bth | - | 3900 | - | K | Ts=25°C |
1) Pf；可用的Pf可取決于所選擇的中心波長。
2) lc；選擇的中心波長從1420nm到1510nm可用。
TEC特性和功耗：
參數 | Itec[A] | Vtec[V] | 4) Ptotal[W] | 條件 |
RR* series Pf=250 to 260[mW] | 2.5 | 3.2 | 10.5 | Max. Val, Ts=25°C, DT=45°C, IfEOL |
RS* series Pf=270 to 280[mW] | 2.7 | 3.4 | 12.3 | Max. Val, Ts=25°C, DT=45°C, IfEOL |
RT* series Pf=290 to 320[mW] | 2.9 | 3.7 | 14.1 | Max. Val, Ts=25°C, DT=45°C, IfEOL |
4）總=Wtec+Wld（總功耗）
jue對Max. 值參數：
參數 | 符號. | Min. . | Max. | 單位 | 參數 | 符號 | Min. | Max. | 單位 |
存儲溫度 | Tstg | -40 | 85 | °C | PD 正向電流 | IfPD | - | 5 | mA |
工作機身溫度 | Tc | -20 | 70 | °C | PD反向電壓 | VrPD | - | 20 | V |
LD 正向電流 | If | - | 1600 | mA | TEC電流 | Ic | -1.1 | 4.5 | A |
LD 反向電壓 | Vr | - | 2 | V | TEC 電壓 | Vc | - | 4.5 | V |

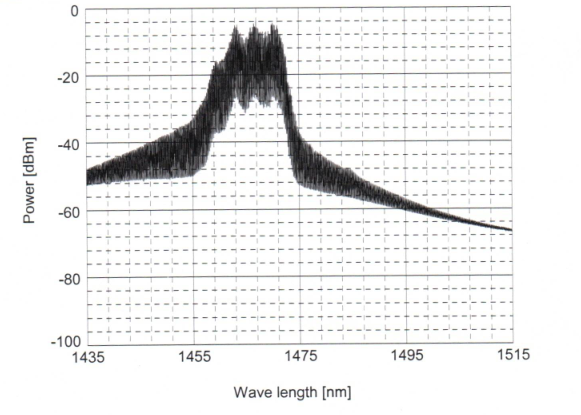

光譜圖

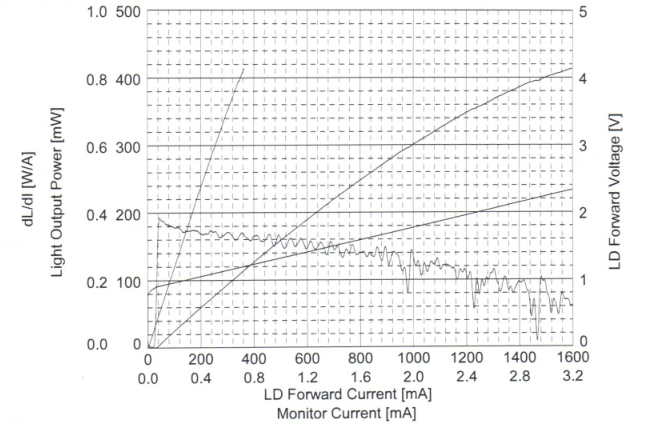

功率曲線圖

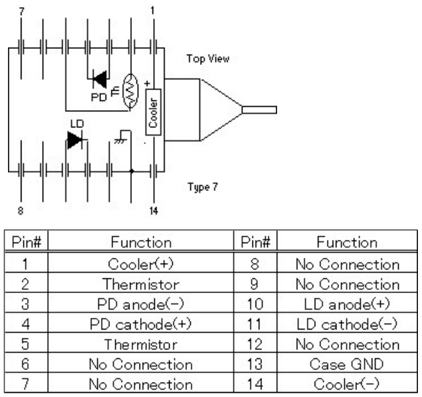

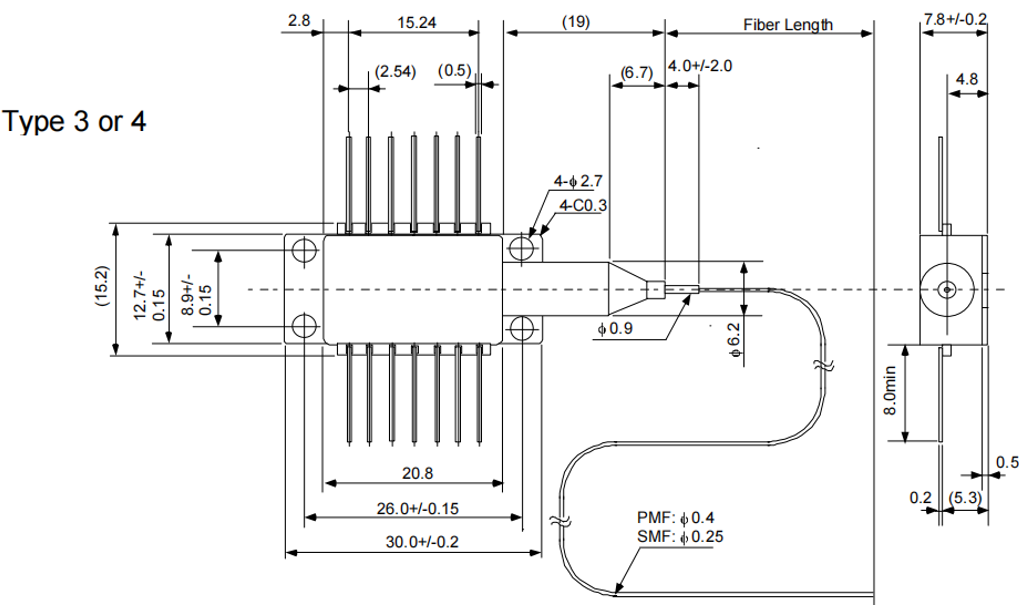

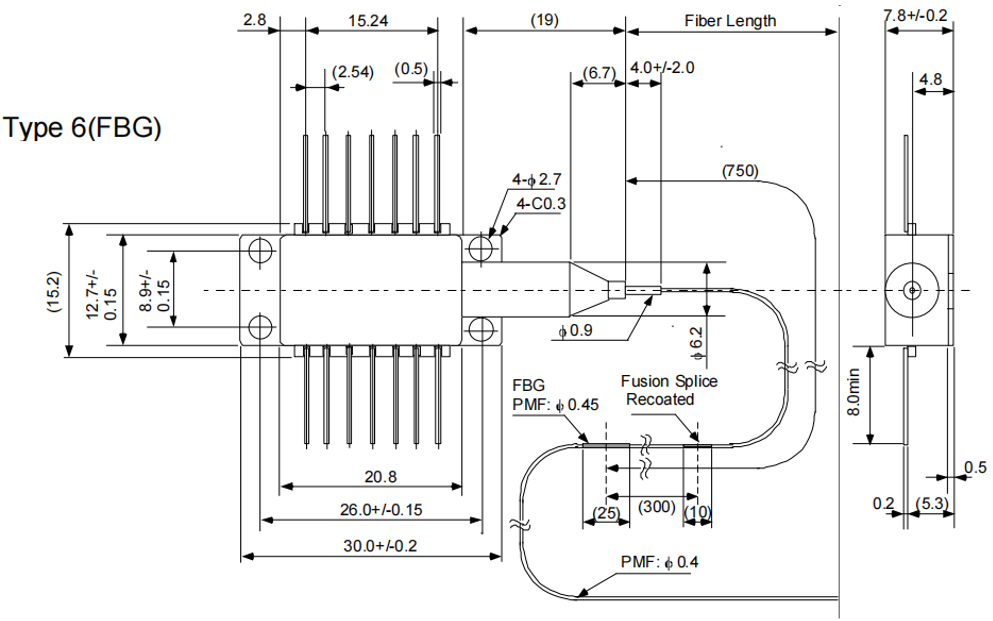

尺寸信息和引腳定義

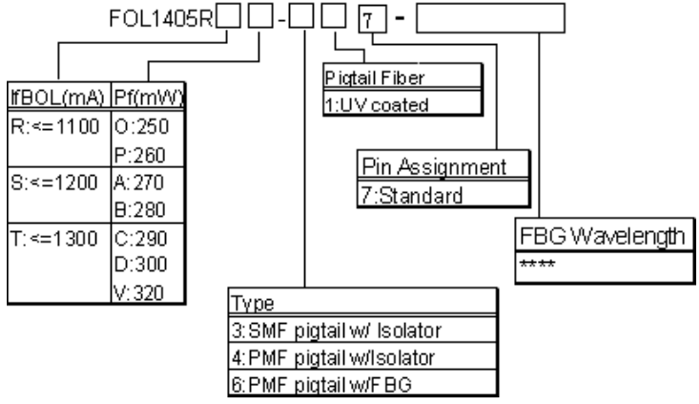

訂購信息：
