熔融石英透鏡針對多種高功率激光應用進行了優化，可作為測試設備中的原型或光束聚焦或準直的標準組件。asphericon 提供由熔融石英制成的非球面，具有三種不同的質量級別，具有優秀的粗糙度值、7 種不同的涂層以及安裝的光學器件。
非球面鏡的形狀經過優化，具有出色的成像特性。主要優勢在于能夠校正球面像差。使用非球面鏡可以減少光學系統中的元件總數。這樣，與基于球面透鏡的同類系統相 比，其結構設計更加緊湊、功能更強大。
德國Asphericon公司的StockOptics產品（庫存標準產品）種類繁多，有包含精密拋光的非球面透鏡、非球面柱面鏡和錐透鏡的豐富產品組合任您挑選。Asphericonte別推出的非球面鏡、錐透鏡、非球面柱面鏡和已安裝光學器件——得益于asphericon在高精度非球面鏡制造領域的技術地位。質量?jī)?yōu)異、交付快速，可帶來諸多受益。除此之外，Asphericon也可根據客戶要求提供定制型非球面透鏡。
UV級熔融石英透鏡提供三種直徑（12.5mm、25mm、50mm），并針對多種應用進行了優化，可作為測試設備中的原型或作為光束聚焦或準直的標準組件。這些非球面具有三種不同的質量等級、出色的粗糙度值、已安裝的光學元件和 7 種不同的涂層，在紫外激光應用領域尤其令人信服。
熔融石英非球面鏡 - 主要優點：
RMSi ≤ 0.02 μm的出色表面形狀偏差
具有超低粗糙度（Rq≤0.5 nm）的高端成品光學器件，優化散射
可提供7種標準鍍膜（可根據要求定制鍍膜）
激光損傷閾值：12 J/cm2，100 Hz，6 ns，532 nm
現貨供應
符合RoHS標準
熔融石英非球面鏡 - 產品特性：
| 表面形狀偏差（RMSi） | [ μm ] | ≤0.02 | |
| EFL容差 | [ % ] | ≤0.1 | |
| 表面缺陷 | [ 傷痕-亮點 ] | 20-20 | |
| 直徑容差 | [ mm ] | +0/-0.05 | |
| 中心厚度容差 | [ mm ] | ±0.05 | |
| 通光孔徑 | [ % ] | ≥90 | |
| 4種標準的AR膜 | 3種標準的UV鍍膜 | ||
| A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0° | K: R < 0.25%, 355 nm, AOI=0° | ||
| B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0° | L: R < 0.25%, 532 nm, AOI=0° | ||
| C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0° | M: R < 0.25%, 1064 nm, AOI=0° | ||
| X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0 | |||
說明：
1、RMSi對應于ISO 10110-5（表面形狀容差）。
2、對于AFL50-60、AFL50-80透鏡，請考慮中心 厚度容差±0.1。
3、可根據要求提供定制鍍膜。
4 、保護玻璃厚度為250 μm時的計算結果。
| 生命科學 | 激光加工 |
具有高成像品質的光學器件 光束調諧/光束成形可優化照明（例如，在熒光顯微鏡檢術中） 用于分離波長的高精度抗反射、介電和濾光膜 衍射受限光學系統 緊湊型設計，具有非常高的成像效果 | 光學器件、反射鏡和強大的系統，可用于高激光功率 精密光學表面的高端精加工 高精度高斯-平頂轉換光束整形器 可提供所需光譜特性的鍍膜，改善高能激光器的耐久性 耐受嚴苛環境的光學器件/鍍膜 |
| 工業與機械工程 | 成像與顯示 |
具有非常低的粗糙度值的透鏡，高質量的聚焦光線并盡量減少散射 具有高反射率和優異的長期穩定性的反射鏡和反光鏡 耐熱鍍膜 高性能自由曲面系統，具有小型化設計和優異的圖像品質 具有優異的成像特性的紫外、可見光、紅外光學器件 | 高端非球面鏡，可提供優異的成像品質和高分辨率圖像 客戶特定的反射鏡 緊湊型自由曲面鏡，用于尺寸縮小的圖像處理系統 防反射膜或特定于波長的濾光膜 高端精加工，以獲得非常小的粗糙度值、更好的成像和入射光線聚焦效果 |
| 汽車與航天工業 | 安全保障解決方案 |
具有優異的成像效果的耐高溫、耐用光學器件 高端精加工，粗糙度非常低 可提供優異的圖像、高清晰的視野且眩光很小的非常高品質的反射鏡 自由曲面系統，可有效傳輸輻射并縮小產品尺寸 適用于復雜LIDAR解決方案的光學組件 緊湊高效的光學設計 | 盡可能地減少完整系統的尺寸和重量的光學設計 光學器件堅固、耐用，可抵抗嚴苛環境（如，高溫差異、 濕度或污染） Max. 5.1 μm的超硬濺射鍍膜 （抗反射）鍍膜，提高光學元件質量 可透射紅外線的紅外光學器件 高精度熱成像相機用光學器件 |

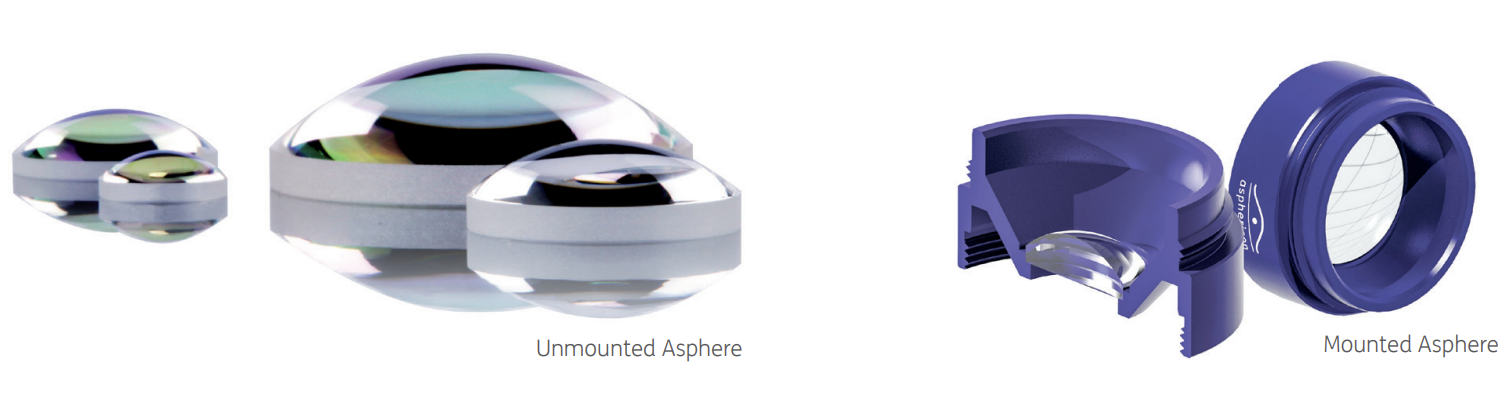

封裝對比圖
庫存標準產品
一、精密透鏡系列
表面形狀偏差（RMSi）≤0.5 um
波前RMS ≤235 nm
| 產品代碼 | ? | EFL | NA | f/d | WD |
| - | [ mm ] | [ mm ] | [ mm ] | ||
| AFL12-10-P | 12.5 | 10 | 0.58 | 0.833 | 5.7 |
| AFL12-15-P | 12.5 | 15 | 0.39 | 1.2 | 12.3 |
| AFL12-20-P | 12.5 | 20 | 0.29 | 1.6 | 17.3 |
| AFL25-17-P | 25 | 17 | 0.64 | 0.7 | 10.0 |
| AFL25-20-P | 25 | 20 | 0.56 | 0.8 | 12.6 |
| AFL25-25-P | 25 | 25 | 0.48 | 1.0 | 17.0 |
| AFL25-30-P | 25 | 30 | 0.39 | 1.2 | 23.3 |
| AFL25-40-P | 25 | 40 | 0.29 | 1.6 | 34.6 |
| AFL25-50-P | 25 | 50 | 0.23 | 2.0 | 45.1 |
| AFL25-75-P | 25 | 75 | 0.15 | 3.0 | 70.9 |
| AFL25-100-P | 25 | 100 | 0.11 | 4.0 | 96.3 |
| AFL50-40-P | 50 | 40 | 0.56 | 0.8 | 25.2 |
| AFL50-50-P | 50 | 50 | 0.48 | 1.0 | 37.0 |
| AFL50-60-P | 50 | 60 | 0.39 | 1.2 | 48.3 |
| AFL50-80-P | 50 | 80 | 0.29 | 1.6 | 70.6 |
| AFL50-100-P | 50 | 100 | 0.23 | 2.0 | 91.5 |
二、超精密度透鏡系列
表面形狀偏差（RMSi）≤0.3 um
波前RMS ≤140 nm
| 產品代碼 | ? | EFL | NA | f/d | WD | 設計波長 |
| - | [ mm ] | [ mm ] | [ mm ] | [ nm ] | ||
| AFL12-10-U | 12.5 | 10 | 0.58 | 0.833 | 5.7 | 355 |
| AFL12-15-U | 12.5 | 15 | 0.39 | 1.2 | 12.3 | 285 |
| AFL12-20-U | 12.5 | 20 | 0.29 | 1.6 | 17.3 | 285 |
| AFL25-17-U | 25 | 17 | 0.64 | 0.7 | 10.0 | 355 |
| AFL25-20-U | 25 | 20 | 0.56 | 0.8 | 12.6 | 355 |
| AFL25-25-U | 25 | 25 | 0.48 | 1.0 | 17.0 | 285 |
| AFL25-30-U | 25 | 30 | 0.39 | 1.2 | 23.3 | 285 |
| AFL25-40-U | 25 | 40 | 0.29 | 1.6 | 34.6 | 285 |
| AFL25-50-U | 25 | 50 | 0.23 | 2.0 | 45.1 | 355 |
| AFL25-75-U | 25 | 75 | 0.15 | 3.0 | 70.9 | 355 |
| AFL25-100-U | 25 | 100 | 0.11 | 4.0 | 96.3 | 355 |
| AFL50-40-U | 50 | 40 | 0.56 | 0.8 | 25.2 | 355 |
| AFL50-50-U | 50 | 50 | 0.48 | 1.0 | 37.0 | 355 |
| AFL50-60-U | 50 | 60 | 0.39 | 1.2 | 48.3 | 285 |
| AFL50-80-U | 50 | 80 | 0.29 | 1.6 | 70.6 | 285 |
| AFL50-100-U | 50 | 100 | 0.23 | 2.0 | 91.5 | 355 |
三、光束調諧透鏡系列
表面形狀偏差（RMSi）≤0.02um
波前RMS ≤10 nm
表面粗糙度（Rq）≤0.5 nm
| 產品代碼 | ? | EFL | NA | f/d | WD | 設計波長 |
| - | [ mm ] | [ mm ] | [ mm ] | [ nm ] | ||
| AFL25-50-D | 25 | 50 | 0.23 | 2.0 | 45.1 | 355 |
| AFL25-75-D | 25 | 75 | 0.15 | 3.0 | 70.9 | 355 |
| AFL25-100-D | 25 | 100 | 0.11 | 4.0 | 96.3 | 355 |
生產能力：
| StockOptics - 庫存標準產品 | 定制非球面鏡 | ||||||
| 規格 | 紫外級熔融石英 | 規格 | 標準 - 質量 | 精度 - 質量 | 高端精加工 | 金剛石 - 車削 | |
| 直徑 | 12.5 - 50mm | 直徑 | 8 - 300mm | 4 - 250mm | 6 - 300mm | 1 - 420mm | |
| 直徑容差 | +0/-0.05mm | 直徑容差 | ± 0.10 mm | ||||
| NA | 0.11 - 0.64 | 中心厚度 | 2 - 60mm | 2 - 60mm | <60mm | 0.5mm 起 | |
| f/d | 0.7 - 4.0 | 中心厚度容差 | ± 0.10 mm | ± 0.05 mm | ± 0.05 mm | ||
| 波長 | 285nm, 355nm | RMSi | 0.75 - 0.3μm | 0.09μm | < 0.015μm | 0.02 μm | |
| RMSi | ≤ 0.02μm | 表面缺陷 | 60 - 40 | 40 - 20 | 對于? 2″，10–5；對于? >2″，20–10 | ||
| EFL容差 | ≤ 0.1% | 表面粗糙度 | 3nm | 15nm | 0.5nm | 1nm | |
| 表面缺陷 | 20 - 20 | 全表面干涉測量 | 可選 | 可選 | 保證 | 保證 | |
| 中心厚度容差 | ± 0.05mm | 鍍膜 | 客戶特定 | ||||
| 通光孔徑 | ≥ 90% | ||||||
| 鍍膜 | 7種標準鍍膜 | ||||||
