M2691是一款非常小巧輕便的壓電電壓驅動器?？梢暂敵龈哌_(dá)+150 V。應用包括PZT電壓驅動（PZT激光器，PZT調制器），MEMS電壓驅動（MEMS激光器，MEMS濾波器）、壓電電機的操縱系統?？煞乐苟搪贰㈦娏鬟^(guò)載和溫度過高保護。
小尺寸:75Wx20Hx50D
低噪聲：＜1mv（rms）
PZT電壓驅動（PZT激光器，PZT調制器）
MEMS電壓驅動（MEMS激光器，MEMS濾波器）
PZT馬達微納控制
型號 | M2691 |
輸出電壓 | 0~+150V |
輸出電流 | ±5mA(AC)max ±5mA(DC)max |
輸出電阻 | 220Ω |
增益 | 30倍(固定)±1%以內 |
頻率特性 | 1khz以上(無負載，-3db點) |
非線性 | ±0.5%以下 |
噪聲 | 噪聲1mvrms以下(在1μF負荷下)※1 |
溫度漂移 | ±5mVPC(典型值) |
輸入電壓 | 0-+5V |
信號輸入 | 非反相輸入(相對輸出) |
輸入電阻 | 100KΩ |
輸入輸出接頭 | 8引腳接線使用電線：AWG28-16, L=7mm±1mm |
地殼 | 輸入和輸出的接地是同電位的，與外殼絕緣。能與機殼導出輸入輸出。 |
供電電壓 | DC +11-+14V |
使用環境 | 溫濕度0～+40℃、85%RH以下環境：接近1個大氣壓的室內，不含腐蝕性氣體 |
消耗 額定輸出時 | 約250mA(電源：DC+12V) |
無負荷時 | 約150mA(電源：DC+12V) |
瞬時電流 | 約4A 100μsec.(電源：DC+12V額定輸出時) |
尺寸mm | 75Wx20Hx50D |
重量 | 約70g |
配件 | 短桿(連接端子臺7-8) |
AC 適配器 (單獨出售) | 型式：AD-K120P100(I/P:100-240V50/60Hz 0.35AO/P:DC12V1A，)※本產品專用，本產品以外的產品不能使用。 |
測量時，7-8端連接在短桿上

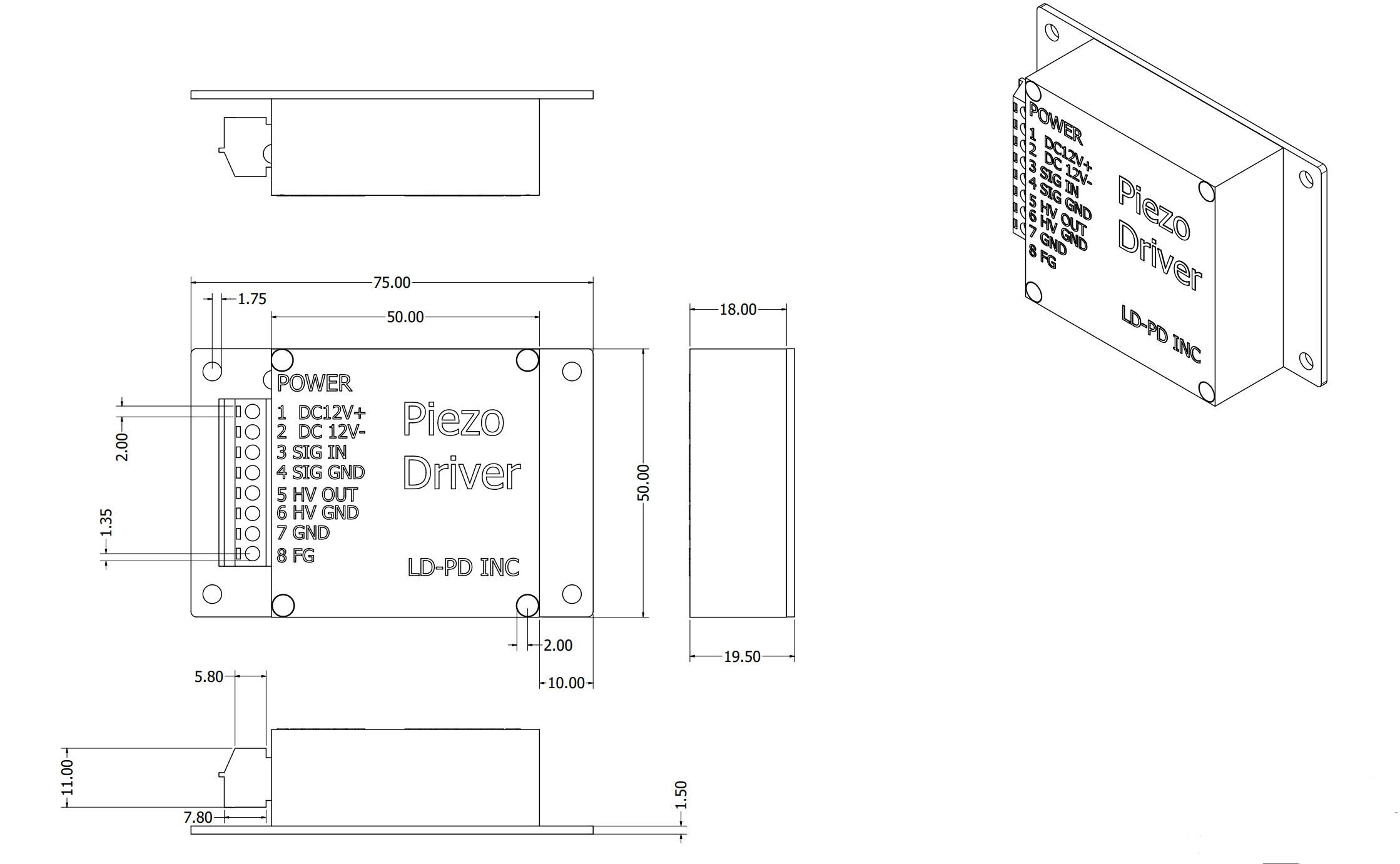

尺寸圖：
操作說明：
3-1.關于Mini電壓驅動器的供電電壓是DC：11～14V。
供電時會點亮綠色LED。
[DC12V +] ?+連接電壓
[DC12V-] ?連接OV
★專用AC適配器(AD-K120P100)的情況下，電纜前端的紅色線是+電壓。
3-2.關于輸入信號
可以處理0～+5V的電壓范圍的號，GND端子側是地面級的單端輸入。
信號輸入為+5V的輸入電壓，輸出電壓為+150V。
3-3.關于輸出電流
輸出電流根據電流限制器限制在約5mA。
另外，在過載狀態下裝置的溫度上升的話，大約60°C的熱SW會阻斷工作輸出。(熱SW在溫度下降時會自動恢復)
3-4.關于絕緣
本器的外殼FG(8針和輸入輸出的GND(2、4、6、7針)是分離絕緣的，沒有連接。
連接盒子和GND時，請?jiān)诮K端7-8之間連接附帶的短條。(出貨時，連接了短桿。)
