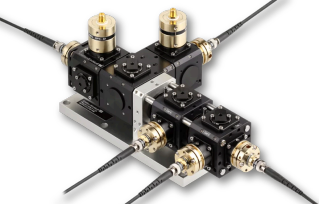

光纖端口集群是緊湊型光機械單元，能夠?qū)蓚€具有不同波長的光纖耦合源合并，然后將合并后的輻射高效地分配到多個輸出光纖電纜，并具有可調的分配比。
介紹
光纖端口集群是緊湊型光機械單元，能夠?qū)蓚€具有不同波長的光纖耦合源合并，然后將合并后的輻射高效地分配到多個輸出光纖電纜，并具有可調的分配比。
光學設置
兩個輸入端口通過PM光纖電纜耦合。偏振器定義了輸入偏振，這對于保持長期穩定的分配比是必要的。

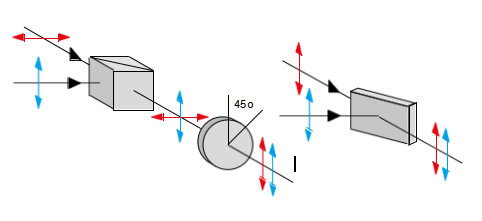

在每個輸入端口之后有兩個光電二極管，用于持續監測輻射。兩個不同的輸入源通過分光鏡（長通）或通過偏振光束分離器和隨后設置的分光波片疊加在一起。
接下來，輻射的分配是通過旋轉半波片與偏振光束分離器的級聯組合實現的。通過使用旋轉半波片，可以實現幾乎任何所需的分配比。在輸出端口，還安裝了進一步的偏振器，以定義系統輸出的偏振。
光纖耦合器
光纖端口集群的基本組件是激光束耦合器，它是進入光機械單元的輸入光，負責準直輸入輻射，最后將輻射耦合回保持偏振的光纖電纜。光纖端口集群的穩定性由激光束耦合器的穩定性決定。
特點
用于兩個輸入源具有不同波長的光纖端口集群
配置 2 ? x
使用分光鏡或結合偏振波片的偏振光束分離器進行疊加
高效耦合到保持偏振的光纖電纜
緊湊、堅固、可運輸且密封的光機械單元
完全光纖耦合
很高的長期穩定性、效率和可重復性
訂購
PN# | 配置 | 二色性 | 波長 | te別功能 |
48-FPC-2-2_dc-xxx_Mod01 | 2 ? 2 dc | 二色濾光器 | 767 + 780 nm（其他波長可按需求提供） |
輸入和輸出端口的電子快門 |
48-FPC-2-3_lp-xxx | 2 ? 3 lp | 長通濾光器 | 399 + 556, 403 + 461, 780 + 852 nm（其他波長可按需求提供） | |
48-FPC-2-3_dc-xxx | 2 ? 3 dc | 二色濾光器 | 767 + 780 nm（其他波長可按需求提供） | |
48-FPC-2-6_lp-xxx | 2 ? 6 lp | 長通濾光器 | 461 + 689 nm（其他波長可按需求提供） | |
48-FPC-2-6_dc-xxx | 2 ? 6 dc | 二色濾光器 | 767 + 780 nm（其他波長可按需求提供） |
