特征

多通道操作，通道之間的相位關系精確已知且可調

所有信號參數的實時控制

相位連續頻率調諧

計算機接口（USB 2.0、RS-232）

每個插槽處理器（PDCPU附加組件）可選

組件

多通道相參信號源-機架:19英寸，集成計算機接口和電源。機架最多可容納8個獨立的FlexDDS射頻發生器插槽和1個前面板控制器插槽(FlexDDS-FPCtl)。

FlexDDS：射頻發生器插槽模塊

FlexDDS-FPCtl:用于參考時鐘和觸發器的插槽模塊。

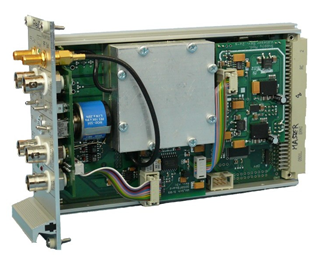

FlexDDS 射頻發生器槽

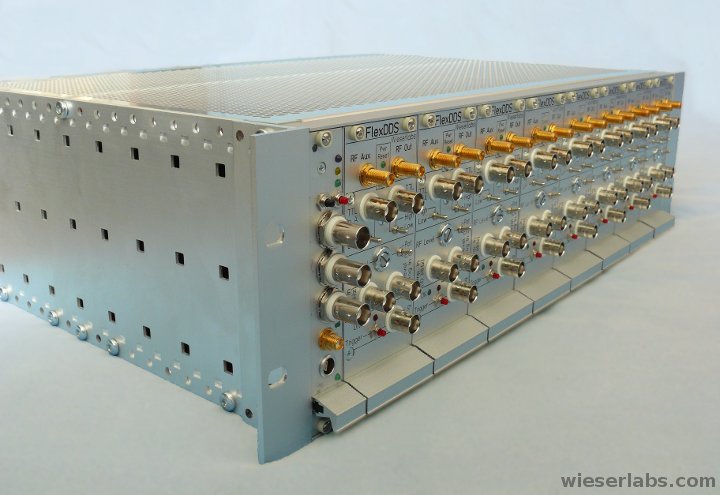

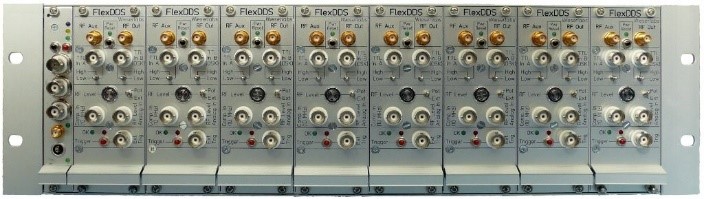

全機架

FlexDDS-機架的詳細特征:

多達8個獨立的射頻發生器插槽，可以完quan同步運行(相位相干)。

插槽可以彼此相位對齊(例如，插槽1上的正弦波形和插槽2上的余弦波形)。這種對準是時隙同步的結果，因此是完quan可重復的，即使在功率循環之后。

獨立的實時觸發輸入啟動動作(如頻率變化、掃描，...)允許同時觸發多達8個插槽的任意組合。

10 MHz參考時鐘輸入和獨立的參考時鐘輸出用于同步。

FlexDDS射頻發生器插槽的詳細特征:

DDS(直接數字合成)內核以1GSps工作，內置14位輸出數模轉換器

輸出頻率范圍0.3 MHz至400 MHz(正弦波)

32位頻率調諧字(分辨率0.23Hz)

16位相位偏移字(0.0055°分辨率)

動態范圍> 35dB的模擬振幅衰減器(延展電平輸入或電位計)

此外，數字輸出振幅分辨率為14位(線性標度)

輸出頻率衰減> 60dB的快速數字射頻開關(OSK)；允許線性斜降/升射頻輸出功率。

每次更新頻率+相位+振幅(每個信道)小于2μs

多達8個獨立可編程的頻率、相位和幅度曲線，可以更快地選擇/切換

線性相位、頻率和幅度掃描(見下文)

多達1024個字(32位)的內部隨機存取存儲器，用于存儲和回放復雜的輸出序列

Max. 射頻輸出電平+10 dBm至50 ohm

用于監控的獨立輔助射頻輸出(-5dBm至50 ohm)

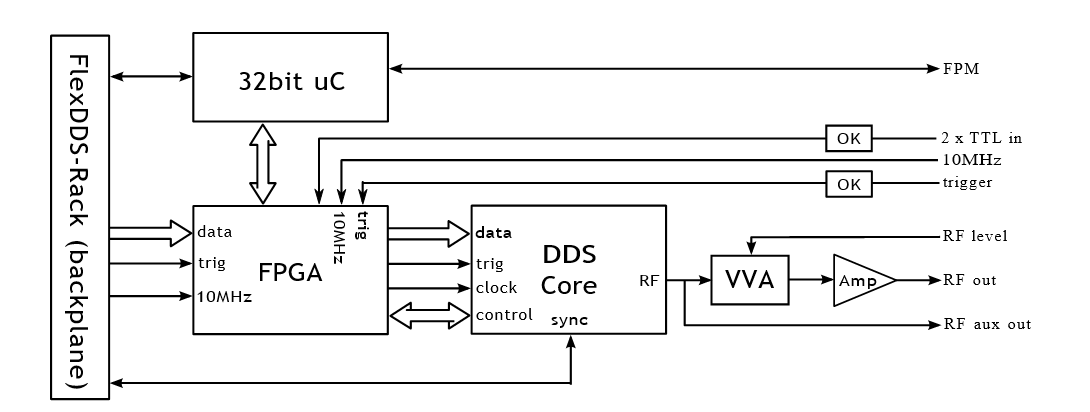

連接到背板的FlexDDS射頻槽結構(左)。OK =光耦合器，VVA =電壓可變衰減器

集成斜坡發生器的特點

FlexDDS集成了一個32位斜坡發生器，允許從定義的起點到定義的終點掃描頻率、相位或幅度。在斜坡之前、期間和之后，射頻輸出保持相位連續。

精確可選的起點和終點(頻率:0.23Hz分辨率)

可選斜坡步長(例如，頻率:0.23Hz分辨率)

可選斜坡速度(16位分辨率):每個斜坡步長4ns至260μs

獨立控制正斜率和負斜率的斜坡速度和步長

可配置的斜坡結束行為:

?   保持最終值(正常)

?   跳回起始值

?   改變方向，再次向后傾斜

可選外部斜坡保持輸入，用于暫時凍結斜坡發生器

可選外部斜坡方向輸入

可選附件:高速重新配置(PDCPU)

可選的是，固件附件允許更快地切換DDS參數:附件由一個簡單的處理器(“**處理器”)組成，具有8192個字的隨機存取存儲器，所有這些都內置在DDS插槽中的現場可編程門陣列中（FPGA）。處理器以31.25 MHz (1 GHz/32)運行，可以執行以下命令:

通過并行數據總線寫入DDS內核(頻率或相位，精度或幅度為16位，或“極性模式”，分別以8位分辨率設置相位和振幅)。

更改DDS配置文件(8個配置文件中的一個)。

改變DDS斜坡方向，保持DDS斜坡，打開/關閉DDS輸出(OSK)。

等候事件(觸發、輸入活動)。

等待一段時間(32 ns到2分鐘)。

更改DDS寄存器(例如，對斜坡發生器進行重新編程)

跳轉到內存中的指Ding地址，并在那里繼續。

如果某個條件為真(外部輸入、斜坡狀態)，條件跳轉允許實現循環。

每個命令都是單周期的。每條指令正好消耗一個字的內存。下面是用這種模式生成的波形的屏幕截圖

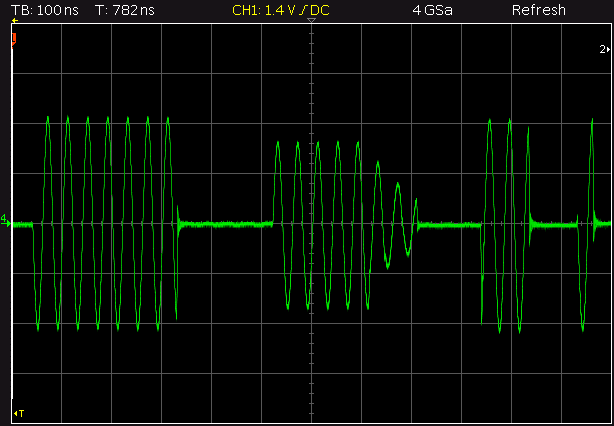

FlexDDS輸出由高速重新配置（PDCPU附加組件）和一個DDS pro文件生成，不使用其他功能（無外部選通…）。通過“極性模式”指Ding的振幅和相位。優秀個脈沖有180?, 第二個脈沖的振幅和頻率降低270?, 第三個脈沖是可能的最短脈沖。時間刻度：一個盒子為100 ns。

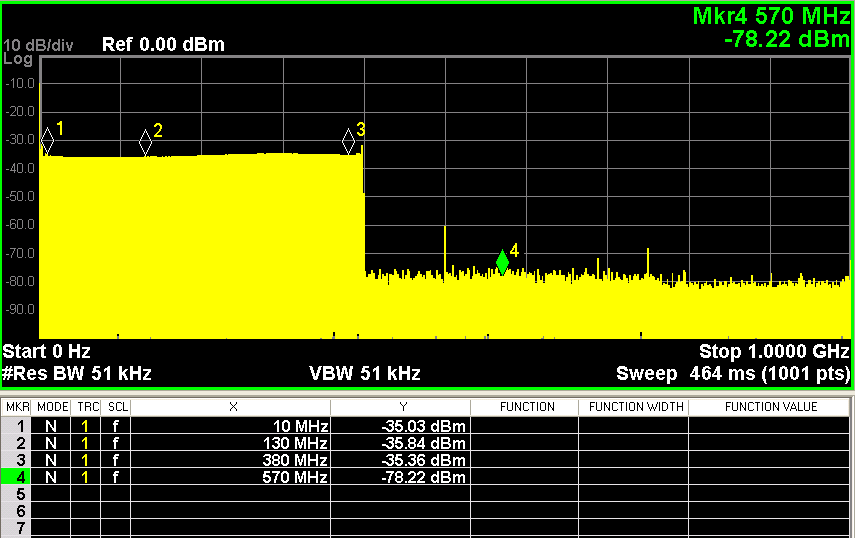

輸出功率與頻率的關系

使用頻譜分析儀測量輸出功率水平，同時將輸出頻率從300 kHz快速掃至400 MHz。觀察到的功率電平變化為1dB。

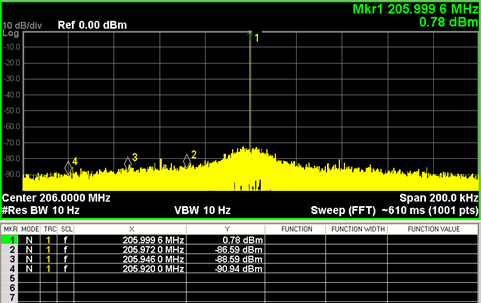

+10 dB的窄帶SFDR

當以10Hz分辨率測量時，主輸出頻率周圍的噪聲低于-70 dB。這相當于-80 dB /Hz的窄帶噪聲功率密度。

寬帶無雜散動態范圍（SFDR）

新的改進放大器設計具有低于-45dBc的二次和三次諧波，輸出功率z高可達+10dBm。輸出功率降低時，諧波更低。在大部分頻率范圍內，寬帶無雜散動態范圍(SFDR)優于-45dBc

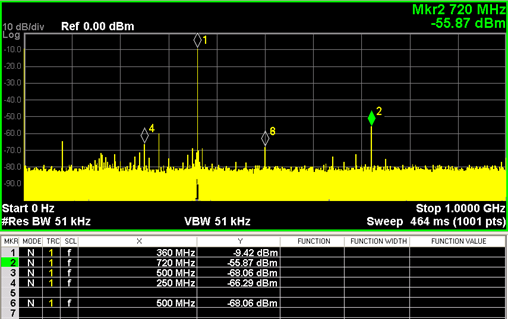

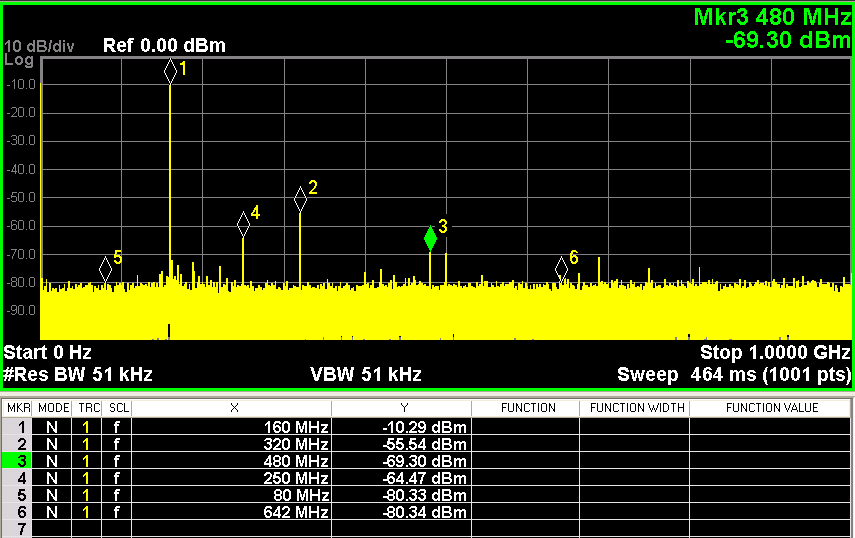

10MHz、160MHz和360MHz輸出的寬帶無雜散動態范圍，輸出功率為+10dB。20dB輸入衰減器使顯示的功率電平比實際功率電平小20dB。
