5米長光程小型化Mini中紅外光纖氣體吸收池 3-12um(HC-5-MIR)

5米長光程小型化Mini中紅外光纖氣體吸收池 3-12um(HC-5-MIR)

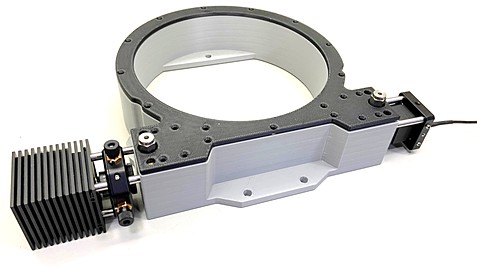

HC-5-MIR 5米長光程氣體吸收池可應用于光譜分析檢測,堅固,緊湊的氣室采用了中空光纖盤繞,其排列非常簡單。在中空纖維中,探測光束和分析物重疊,從而實現了靈敏的激光吸收光譜,并以最小的樣品量進行痕量氣體和同位素分析。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
H80060013  5米長光程小型化Mini中紅外光纖氣體吸收池   [PDF] 有效光程 5m;波長范圍 3-12um;輸出發散角 30mrad;操作大氣壓 0.001-1Atm    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

HC-5-MIR 5米長光程氣體吸收池可應用于光譜分析檢測,堅固,緊湊的氣室采用了中空光纖盤繞,其排列非常簡單。在中空纖維中,探測光束和分析物重疊,從而實現了靈敏的激光吸收光譜,并以最小的樣品量進行痕量氣體和同位素分析。

產品特點

● 低樣品量:<10 mL

● 敏感性分析:<1 picomole

● 中等路徑長度:例如5、10 m

● 緊湊的尺寸

● 簡單而強大的對齊方式

● 各種波長范圍,包括整個中紅外范圍

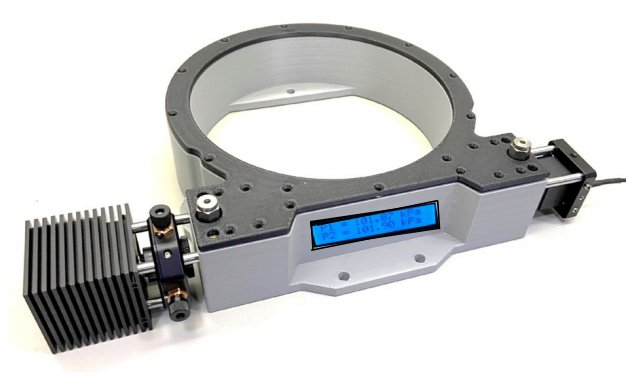

組成部分:

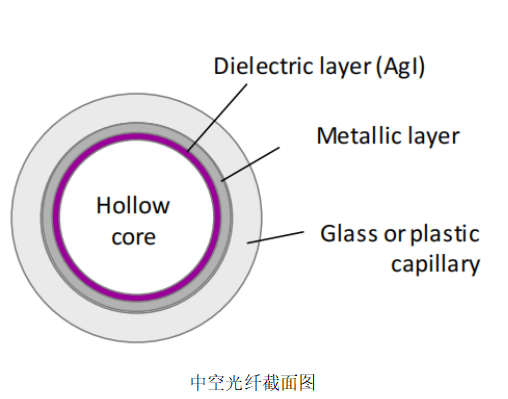

內涂反射涂層的中空光纖

AR涂層,楔形光學窗

Barbed or Swagelok型氣體接口

兼容30 mm籠式安裝系統

帶有車載顯示器的集成壓力傳感器(光纖兩端的傳感器)



產品應用

● TDLAS 測量系統

● 超高精度氣體檢測儀表

通用參數

氣室參數

波長范圍

3 - 12 μm

內孔直徑

1.5 mm

路徑長度

5 m

取樣容積

9 mL

光通量

> 5 %

輸出發散角度

30 mRad

工作壓力

0.001 - 1.0 Atm

壓力傳感器精度

0.01 Atm

接觸液體的部件

不銹鋼碘化銀


可選變量

內孔直徑

200 - 1500 μm

路徑長度

0.3–5.0 m

取樣容積

0.03 - 9 mL

有一系列的窗口選項可供選擇,包括楔形涂層和/或AR涂層

Silica: 0.35 - 0.7 μm

BaF2: 0.2 - 11 μm

ZnSe: 2 - 13 μm




對準:

這款氣體吸收池是激光吸收光譜的理想選擇。相對較大的光纖直徑(ID = 1.5毫米)和單次通過配置可以以最小的努力獲得“第一束光”。在某些情況下,您可以將光束準直到一端,而只需將檢測器放在另一端即可。就這么簡單。



定制信息:

氣體吸收池可以定制,利用廣泛的引導的空心核心光纖波導??蛇x項包括不同的樣本體積、路徑長度和波長范圍。此外,系統還可以包括其他組件,如容量壓力傳感器和電子驅動閥門。





使用氣室測量NO氣體案例

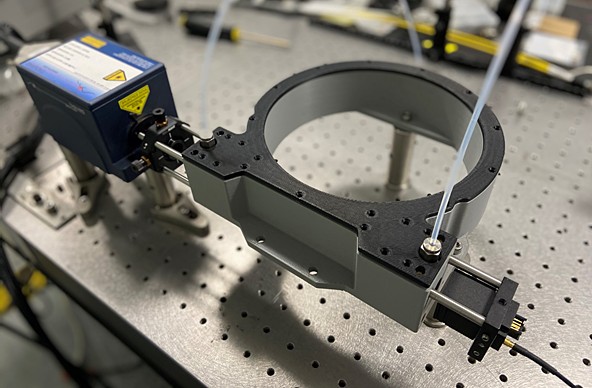

一、測試儀器連接及步驟

步驟:

1、安裝5.26um激光器,準直輸出

2、5米氣室的另一端接入MCT探測器

3、用BNC轉SMA線連接探測器和示波器

打開激光器,調節電流和溫度,在示波器上看NO分子的二次諧波吸收譜線

二、測試結果及分析驗證:

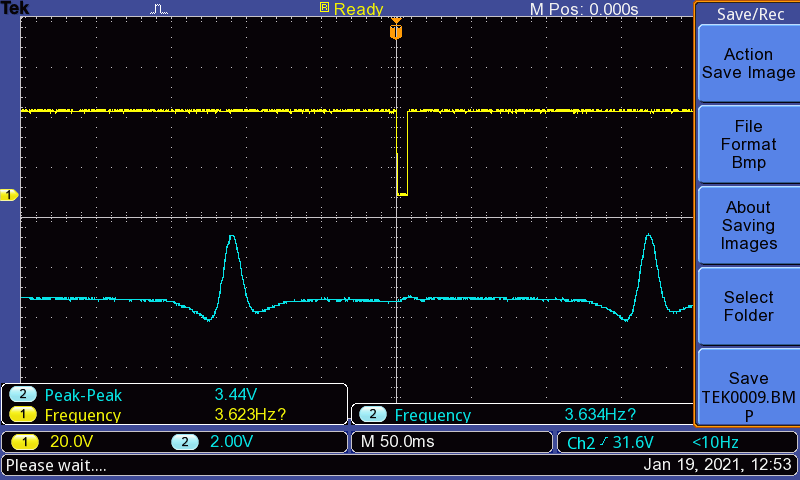

我們通過調節激光器的電流和溫度,使激光波長掃過NO分子在5260nm左右的吸收峰,測得二次諧波吸收譜線如下圖所示

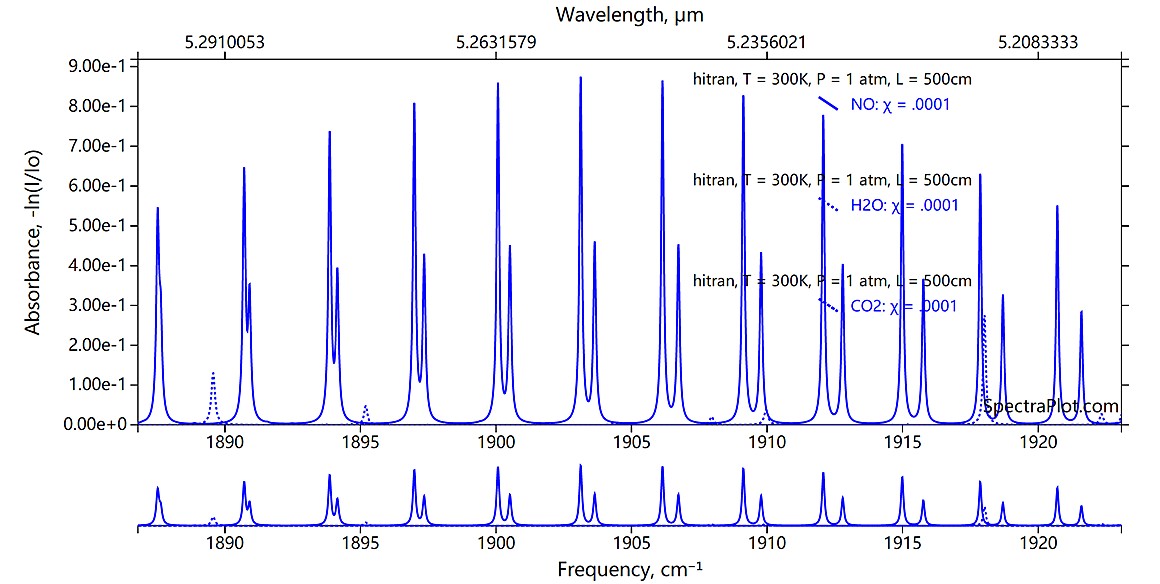

為了驗證是NO分子的吸收我們查詢了Hritral數據庫的參數如下

我們可以看到,數據庫里和我們測得的示波器上的吸收峰正好對應,由此也驗證了我們示波器上的吸收譜就是NO分子的吸收。


Laser Absorption Spectroscopy

HC-5-MIR是激光吸收光譜的理想選擇。相對較大的光纖直徑(ID = 1.5毫米)和單次通過配置可以以最小的努力獲得“第一束光”。在某些情況下,您可以將光束準直到一端,而只需將檢測器放在另一端即可。就這么簡單。

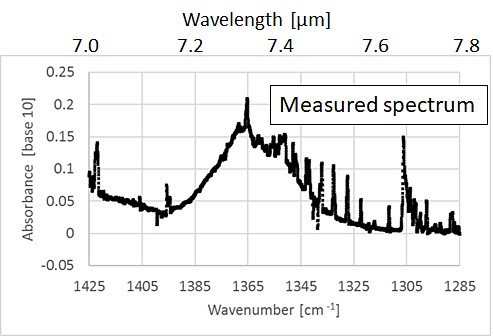

FTIR Gas Cell

HC-5-MIR也是FTIR分析的優秀解決方案。標準配置在λ= 3 – 12 μm(可用的其他波長范圍)內具有出色的透射率,并且樣品量要求低(V<10 mL)。

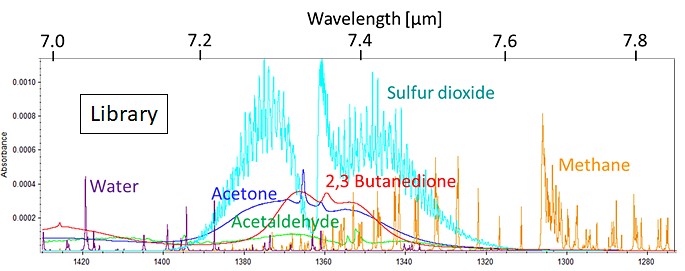

Species Concentratio

2,3 Butanedione

99.7 ppm

Acetaldehyde

230.2 ppm

Acetone

130.8 ppm

Methane

259.3 ppm

Water

-38.8 ppm

Sulfur dioxide

2.5 ppm


Trace Gas Analysis

我們的中空光纖的版本已用于多種微量氣體應用。典型的濃度靈敏度在100 ppb范圍內??紤]到較小的樣品量,這可以相當于皮可摩爾水平的靈敏度。

Isotope Analysis

 穩定的同位素分析(例如13C / 12C的比率)為從溫室氣體歸因到植物微生物相互作用的一系列應用提供了更多信息。由于來自不同同位素的明確的吸收特征,激光光譜法是進行同位素分析的一種好的方法。但是,通常需要減小壓力(P?0.01至0.1 Atm),以通過“縮小”寬度來有效地分離特征。HC-5-MIR設計為在這樣的壓力下運行,并且由于樣品量較小,因此可以使用相對較小的泵進行操作。

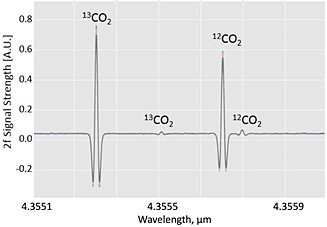

Measured spectrum of carbon isotopes
