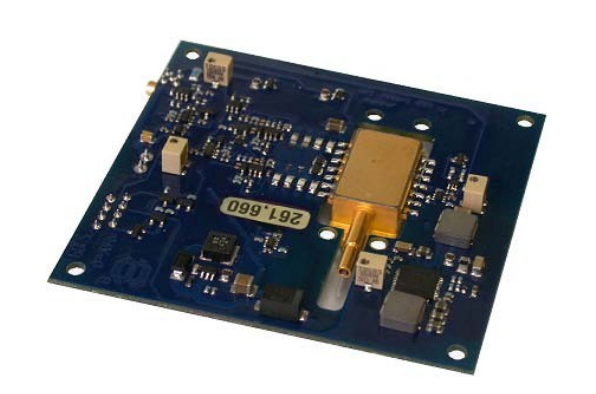

AMI的763型OEM種子激光二極管驅動器非常適合驅動14針蝶形封裝的激光二極管模塊，用于連續波或脈沖光纖MOPA系統。應用包括材料加工、遙感激光雷達系統、光纖溫度傳感、激光通信和測距等。驅動器被實現為跨導放大器（模擬電壓輸入，縮放電流輸出）。驅動電路5V供電。所有其他所需的電壓均由高效開關電源在電路板上產生。763是按照RoHS指令2002/95/EC的要求制造的。包括所有所需的配套電纜。
AMI 提供一系列二極管驅動器，專為驅動光纖激光器應用的種子激光二極管而設計。我們的驅動器可為大多數 1 型蝶形封裝供電。有多種脈沖寬度、功率和控制選項可供選擇。
AMI 的762型OEM 可編程種子激光二極管驅動器（泵浦激光二極管驅動器）非常適合驅動 14 引腳蝶形封裝激光二極管模塊，用于材料加工的 CW 或脈沖光纖 MOPA 系統、用于遙感的 LIDAR 系統、激光通信應用和測距。
763型OEM 種子激光二極管驅動器作為跨導放大器實現（模擬電壓輸入，按比例縮放的電流輸出）。驅動器電路采用 5 V 單電源供電。所有其他所需電壓均由高效率開關電源在板上產生。
766 型在輸出電流高達 1.1 A 時提供低至 150 ps 至 1 ns 的用戶可調脈沖寬度能力。驅動器電路采用單個 5 V 電源供電。所有其他所需電壓均由高效率開關電源在板上產生。
上述所有三個驅動器均提供雙向比例積分微分 (PID) 熱電冷卻器控制器 (TEC)，電流能力為 3 A，電壓能力為 4.2 V。
下面的標準產品代表了能力聲明。AMI 銷售的用于 OEM 生產的大多數驅動程序都是定制的，以滿足最終用途的要求。
以下列出的型號可提供數據表（PDF 格式）。
| 型號 | 脈沖頻率 | 峰值電流（脈沖） | 脈沖寬度 | 特征 | Max. 二極管負載電壓 |
|---|---|---|---|---|---|
| 762 | 高達 10 MHz | 2.5安 | 20 ns 至 CW | 快速上升時間、緊湊、RoHS 和軍用選項、TEC 控制器 | 10.0伏直流電 |
| 763 | 高達 50 MHz | 1.2A | 10 ns 至 CW | 快速上升時間，TEC 控制器 RoHS | 3.0伏直流電 |
| 766 | 高達 1 MHz | 1.1安 | 150 ps 至 1 ns | 0.4 A 時脈沖寬度低至 150 ps | 10.0伏直流電 |
| 767 | 高達 1 MHz | 3.0安 | 150 皮秒至 750 皮秒 | 電路板接受最常見的具有各種引腳配置的激光二極管封裝。 | 10.0伏直流電 |
| 7612A | 高達 50 MHz | 1.2A | 6 ns 至 CW | 半導體光放大器驅動器 非常適合驅動 SOA 或 BOA 模塊 | 3.0伏直流電 |
AMI 還為以下應用提供二極管驅動器：
SOA 驅動器
脈沖激光二極管驅動器
CW 激光二極管驅動器
激光二極管控制器
AMI-763技術參數：
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
輸入 | ||||
電壓 | 4.75 | 5.0 | 5.25 | VDC |
電流 | - | 0.330 | 3.5 | A |
電流控制 (50 Ω Impedance, 0.333A/V Scaling) | 0 | - | 4.5 | V |
輸出 | ||||
電流 | 0.1 | - | 1.2 | A |
偏置電流(Trimpot adjustable) | 0 | - | 90 | mA |
恒流制輸出電壓 | - | 2.0 | 3.0 | V |
脈寬 | 10 | - | CW* | ns |
重復頻率 | Single Shot | - | 50* | MHz |
占空因數 | 0 | - | 100 | % |
上升時間(Optical) @ 1A | - | 6 | 10 | ns |
下降時間 (Optical) @ 1A | - | 6 | - | ns |
TEC 電流 | 0 | 1.80 | 3.0 | A |
TEC 電壓 | 0 | 3.14 | 4.2 | V |
*受到Max. 輸出功率的限制。
jue對Max. 值參數
參數 | Min. 值 | Max. 值 | 單位 |
輸入 | |||
電壓 | - | 5.5 | VDC |
輸出 | |||
功率 (25°C, still air) | - | 1.0 | W |
功率 (25°C, ≥ 200LFM forced air) | - | 1.25 | W |
溫度 | °C | ||
工作 | 0 | +50 | °C |
存儲 | -20 | +70 | |
濕度: | < 95% Non-Condensing | ||
保護: | 可調電流限制 |
當激光二極管管芯溫度超出TEC設定值±1?C時，驅動器禁用 | |
當驅動FET結溫度的激光電流超過125?C時，驅動器禁用 | |
連接: | |
電源: | 2 pin 接線板 (Molex 39257-002) |
接口: | 8 Pin AMP MicroMatch連接器(7-215460-8) |
電流控制: | MMCX 微型同軸連接器 |

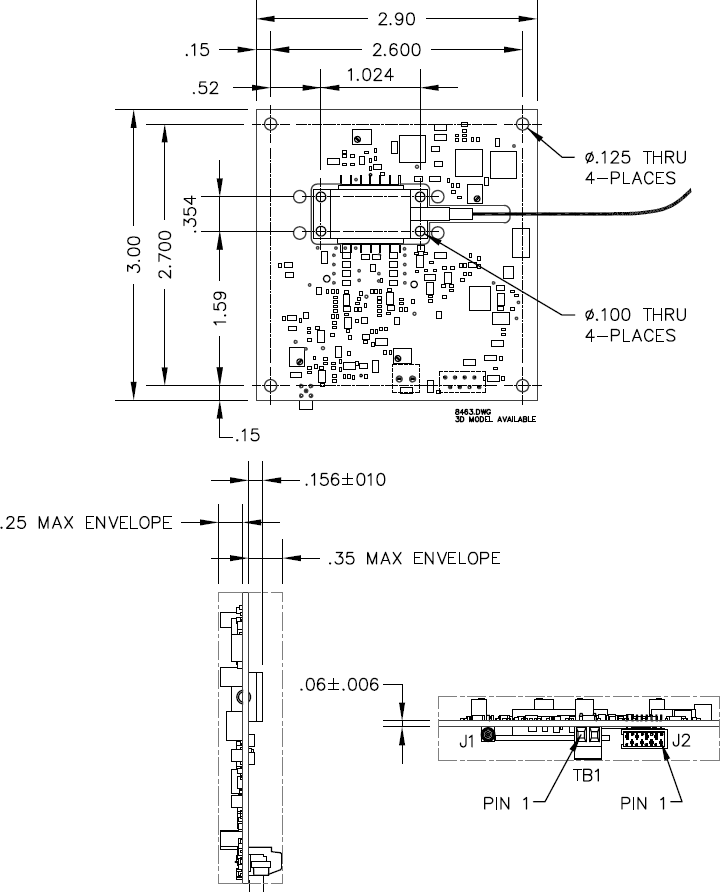

尺寸: | 2.9” x 3.00” x 0.6” |
熱保護: | On-board TEC TEC控制器將提供必要的加熱和冷卻，以保持所需的操作點溫度。熱敏電阻和TE冷卻器在激光二極管封裝中（不包括在內）。 客戶可能需要提供熱質量/或在高損耗條件下使用強制空氣進行散熱。 |

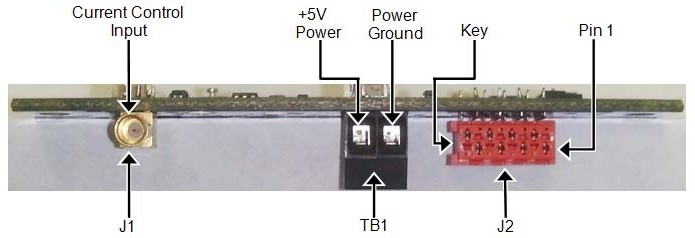

輸入/輸出和電源連接器
J2 PIN描述
I/O 連接器定義 | |
J2 | |
Pin | 功能 |
1 | Enable |
2 | GND |
3 | Temp Fault |
4 | GND |
5 | Over Current |
6 | GND |
7 | Laser Fire |
8 | GND |
激光二極管14針蝶形封裝
激光器引腳定義 | |
Pin | Function |
1 | TEC + |
2 | Thermistor |
3 | BFM Anode |
4 | BFM Cathode |
5 | Thermistor |
6 | N/C |
7 | N/C |
8 | N/C |
9 | N/C |
10 | LD Anode |
11 | LD Cathode |
| 12 | N/C |
| 13 | Case Groun |
| 14 | TEC - |

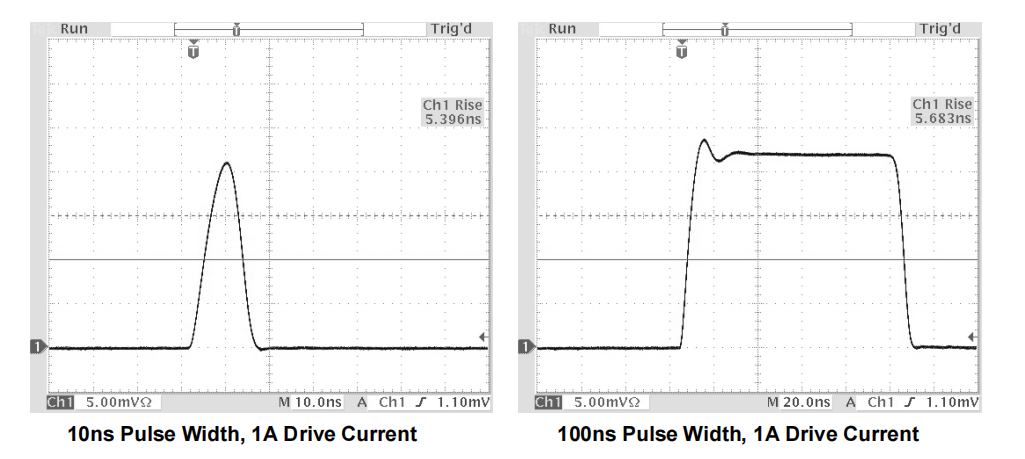

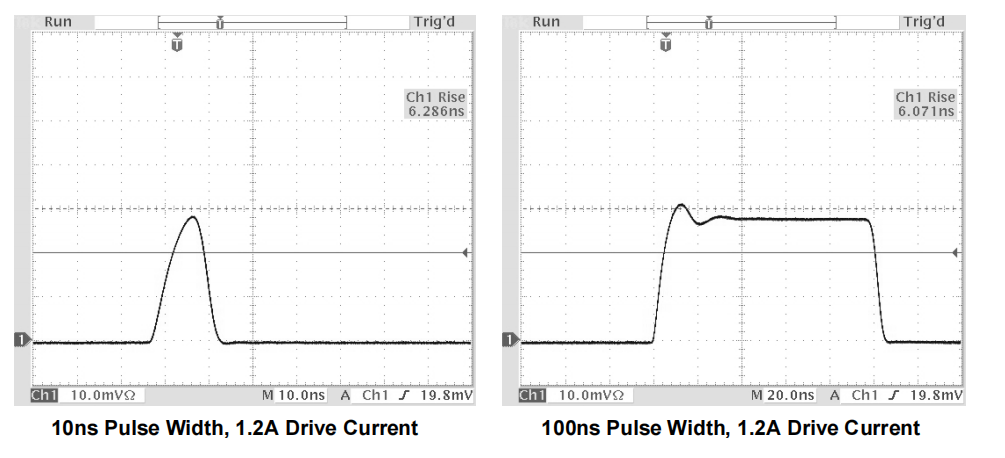

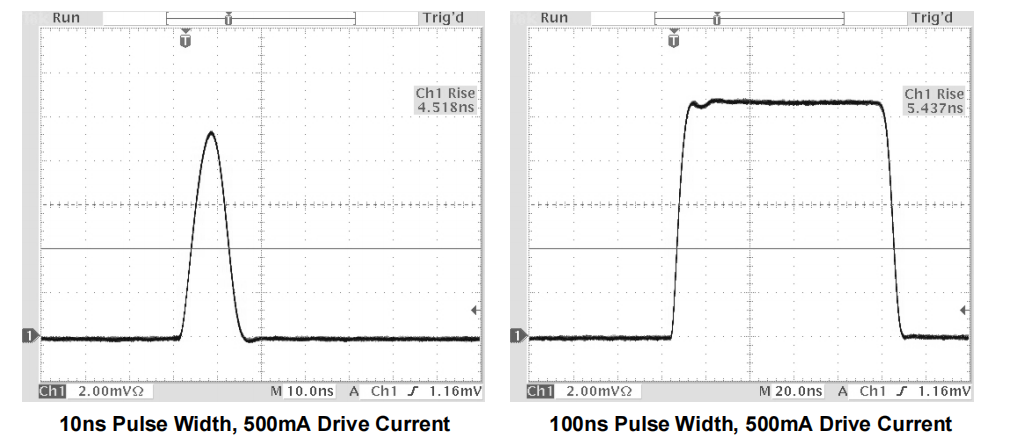

光輸出脈沖波形
Test Laser: Lumics P/N LU1064M400 400mW, 1064nm
