貨號 | 操作 | 名稱 | 描述 | 光譜響應 | 響應度 |
---|
圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
---|
TeraSense的超快探測器ULTRAFAST,通過直接觀察其脈沖響應函數證實響應時間小于150 ps。用廣譜范圍為0.1至3THz的,200nJ、1ps的激光脈沖激發該探測器,其響應由高速示波器記錄。響應功能顯示了由示波器4 GHz帶寬限制的150 ps的上升和下降時間。測量的短響應時間使得我們的探測器可以直接研究THz科學和電信中的快速瞬態過程。
盡管TeraSense檢測器的頻率響應不是連續的,而是由多個頻帶組成,但是在較寬的頻率范圍內依然是敏感的。為適應客戶的要求,響應曲線中的峰值位置是在制造階段進行調整的。
● 響應時間150 ps
● 光譜范圍50 GHz - 1.0THz
● 響應(典型值)1 V / W
● 噪聲等效功率1 nW / √ Hz
● SMA輸出連接器
● 被動操作(無電源)
● 緊湊尺寸:23 x 29 x 6.5 mm
● 定制解決方案
● 太赫茲時域系統
● 太赫茲源晶體
● 中遠紅外氣體探測
● CO2激光的SHG
● THZ實驗光源
● 太赫茲成像
參數/描述 | 亞太赫茲探測器型號 | |
Ultrafast-150 | SUB-Fast-1 | |
響應時間 | 150ps | 1μs |
光譜范圍 | 50 GHz - 0.7 THz | 50 GHz - 0.7 THz |
響應度(典型) | 0.5 V/W | 10 V/W |
噪音等效功率 | 2nW/√Hz | 1 nW/√Hz |
外形尺寸 | 23 х 29 х 6.5 mm | 23 х 29 х 6.5 mm |
阻抗 | 50 Ω | 10kΩ |
輸出接口 | SMA | SMA |

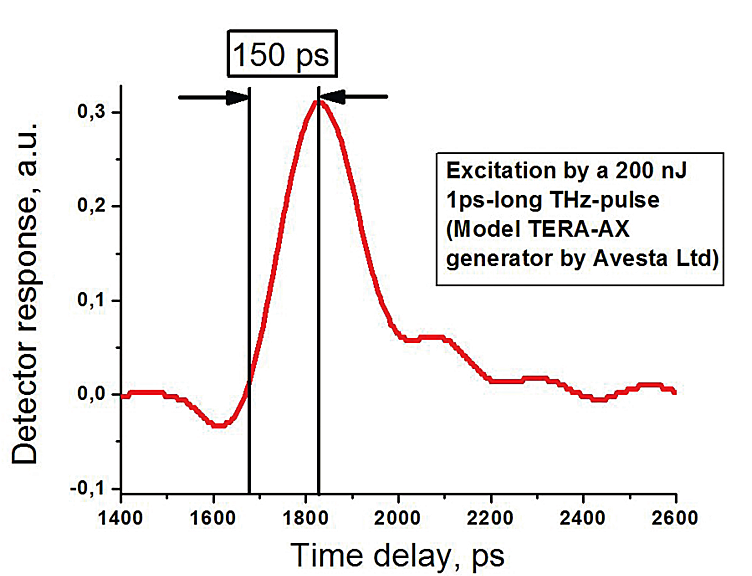

測試脈沖響應曲線:
