筱曉光子引進Duma Optronics公司新的SpotOn Analog USB 激光位置測量儀，是基于 PSD 傳感器（橫向效應型）的完整系統，帶有 3m 長的連接電纜、電子盒和高精度電源。用于快速而精準地定位光束。此系統既可測量光束位置，又可測量功率。
先進的模擬和數字光束定位系統。運用該系統可測量連續光束和脈沖光束，并提供用于同步數據采集的外部觸發。該系統可實時測量激光位移，更新速率高達30 KHz（對于9x9mm PSD）和高達60 KHz（對于4x4mm PSD），分辨率為1 um。提供具有有限動態范圍的特殊高分辨率版本：4x4mmzui高+/- 0.1um，9x9mm PSDzui高+/- 0.2um。
● 實時測量激光位移至±0.1μm
● 模擬帶寬可達60kHz
● 并行工作方式：模擬和數字?jǐn)?shù)據
● 用于同步數據采集的外部觸發器
● 多個設備控制通過USB（最多8個設備）
● TCP/IP通信協議和遠程控制
● 用于集成客戶應用程序的活動X軟件
響應波長范圍 | 350-1100nm |
傳感器尺寸 | 4x4mm （SPOTANA-USB-4） |
可用光束尺寸范圍 | 9x9: 50μm < diameter < 8 mm. 4x4: 50μm < diameter < 3 mm. |
精確度 | 使用0.8 mm HeNe光束，在直徑為8 mm的情況下，位置精度為±25μm Position accuracy ±25 μm over 8 mm diameter using HeNe beam 0.8 mm |
位置分辨率 Special: | <±1μm@(9x9 ver.平均) / <±0.5μm@(4×4 ver.平均) ±1mm動態范圍為：±0.1μm（4x4mm PSD） / ±2mm動態范圍為：±0.2μm（9x9mm PSD） (±0.1μm for ±1mm dynamic range using the 4x4 mm PSD / ±0.2μm for ±2mm dynamic range using the 9x9 mm PSD) |
響應時間（模擬） | <20μs(4x4mm) |
<60μs(9x9mm) | |
傳輸速率（**） | 顯示模式：40Hz（數字模式、單頭） |
示波器模式(Scope mode)：（數字）4kHz高達2000個儲存模式（位置），8kHz高達4000個儲存模式（功率） | |
模擬模式：≤30kHz(9x9mm)；≤60kHz(4x4mm) | |
輸入功率范圍（*） | 高放大 High Amplification: 1 - 250 μW 低放大 Low Amplification: 10 - 2500 μW |
功率精確度（*） | ±5% |
Min. 可探偏差（脈沖/連續）（***） | 模擬模式：1mW(CW)/5mV(pulsed) |
電壓 | ±18V |
電流損耗 | 200mA |
環境溫度 | 0℃-50℃ |
重量 | 175g（傳感頭+3m電纜） |
ND濾波器 | 特殊訂單可選(ND/紅色濾波器/帶通濾波器) |
備注：
(*)-為了保持完quan的校準精度，在光束大于1mw的情況下，可能需要衰減光學濾波器(ND)。飽和“非線性”效應取決于光束的大小、類型和波長。當使用1-3mW以上的側向效應檢測器時，應謹慎使用
(**)-顯示和遠程模式的數據更新率取決于計算機資源和其他應用程序，在同一臺計算機上并行運行
(***)-轉換系數：
1mV=1μm（9x9mm PSD）
2.5mV=1μm（4x4mm PSD）
4.5mV=1μm（4x4mm PSD）
2.25mV=1μm（9x9mm PSD）
附件：
NG4濾波器：NG4濾波器（3/4”-32螺紋安裝環）
NG9濾波器：NG9濾波器（3/4”-32螺紋安裝環）
罩子：55mm罩子（環境光抑制）
電源規格：
輸入電壓 | 典型值：90-264V AC |
輸入頻率 | 47-63Hz |
EMI | Meet EN55022/FCC Class B |
輸出功率 | 10W |
線性調節率 | 典型值：0.1% |
負載調節率 | 典型值：±1.5–3% |
噪聲及波動 | 典型值：1%（峰-峰） |
安全標準 | UL1950/EN60950 Class II |
分配盒：
設備類型 | 低速USB 1.1 |
設備兼容性 | USB 1.1, USB 2.0 |
重量 | 215g（帶1.8mUSB線） |
供電電流 | 20mA （USB端口） |
外部觸發規范：
觸發器（外部數字） | TRIG_IN |
觸發模式（軟件可選） | 電平敏感，可配置TTL電平高輸入 |
觸發延遲 | 25 μs ＜t＜50 μs |
觸發脈寬 | ≥40 μs |
輸入高壓 | ≥3.0 V , Max. jue對值：15.0 V |
輸入低壓 | ≤0.8 V |
輸入漏電流 | ±1.0 μA |
傳感頭：
尺寸(默認) | ф37×11 mm；探測器軸向?qū)?zhǔn) <±0.5° |
類型 | 雙軸后效傳感器 |
線纜長 | 3m |

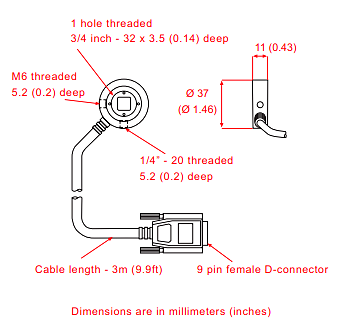

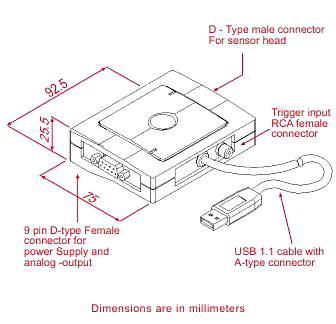

分配盒尺寸 傳感器頭尺寸
一個基于PSD傳感器(Lateral Effect type 橫向效應型)的完整系統，帶有3米長的附加電纜，一個電子盒和電源。
SPOTANA-4-USB-L: System with 4x4mm PSD, Low amp.
SPOTANA-4S-USB-L: System with 4x4mm PSD, Low amp, High Position Resolution.
SPOTANA-4-USB-H: System with 4x4mm PSD, High amp.
SPOTANA-4S-USB-H: System with 4x4mm PSD, High amp, High Position Resolution.
SPOTANA-9-USB-L: System with 9x9mm PSD, Low amp.
SPOTANA-9S-USB-L: System with 9x9mm PSD, Low amp, High Position Resolution.
SPOTANA-9-USB-H: System with 9x9mm PSD, High amp.
SPOTANA-9S-USB-H: System with 9x9mm PSD, High amp, High Position Resolution.
型號 | 尺寸 | 探測器類型 | 放大器 AMP | 響應時間 | 位置分辨率 Position Resolution |
SPOTANA-4-USB-L | 4x4mm | Lateral Effect PSD探測器 | Low amp | <20 μm | ≥±0.5μm |
SPOTANA-4S-USB-L | 4x4mm | Low amp | <20 μm | ||
SPOTANA-4-USB-H | 4x4mm | High amp | <20 μm | ||
SPOTANA-4S-USB-H | 4x4mm | High amp | <20 μm | ||
SPOTANA-9-USB-L | 9x9mm | Low amp | <60 μm | ≥±1μm | |
SPOTANA-9S-USB-L | 9x9mm | Low amp | <60 μm | ||
SPOTANA-9-USB-H | 9x9mm | High amp | <60 μm | ||
SPOTANA-9S-USB-H | 9x9mm | High amp | <60 μm |
